大众VAG四缸汽油机配套喷油器结构

　　在小排量乘用车动力系统的燃油供给环节，喷油器作为决定空燃比控制精度的核心执行元件，其结构匹配度直接影响发动机的动力输出、排放表现与怠速稳定性。这款适配VAG系列1.6至2.0升排量四缸汽油发动机的喷油器，在结构设计上完全贴合量产机型的安装边界，能够直接替换对应零件号的原厂装车件，无需对进气歧管或燃油导轨做额外改装。从实际装车场景来看，这类喷油器主要应用在采用进气道喷射方案的自然吸气汽油机上，安装位置位于进气歧管靠近进气门的一侧，工作时通过ECU输出的脉冲信号控制内部电磁阀的启闭，将调压后的燃油以雾化形态喷入进气道，与进入的空气充分混合后进入气缸参与燃烧。

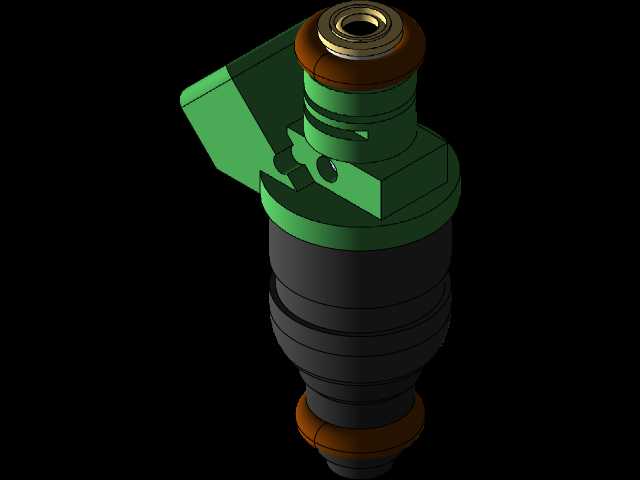

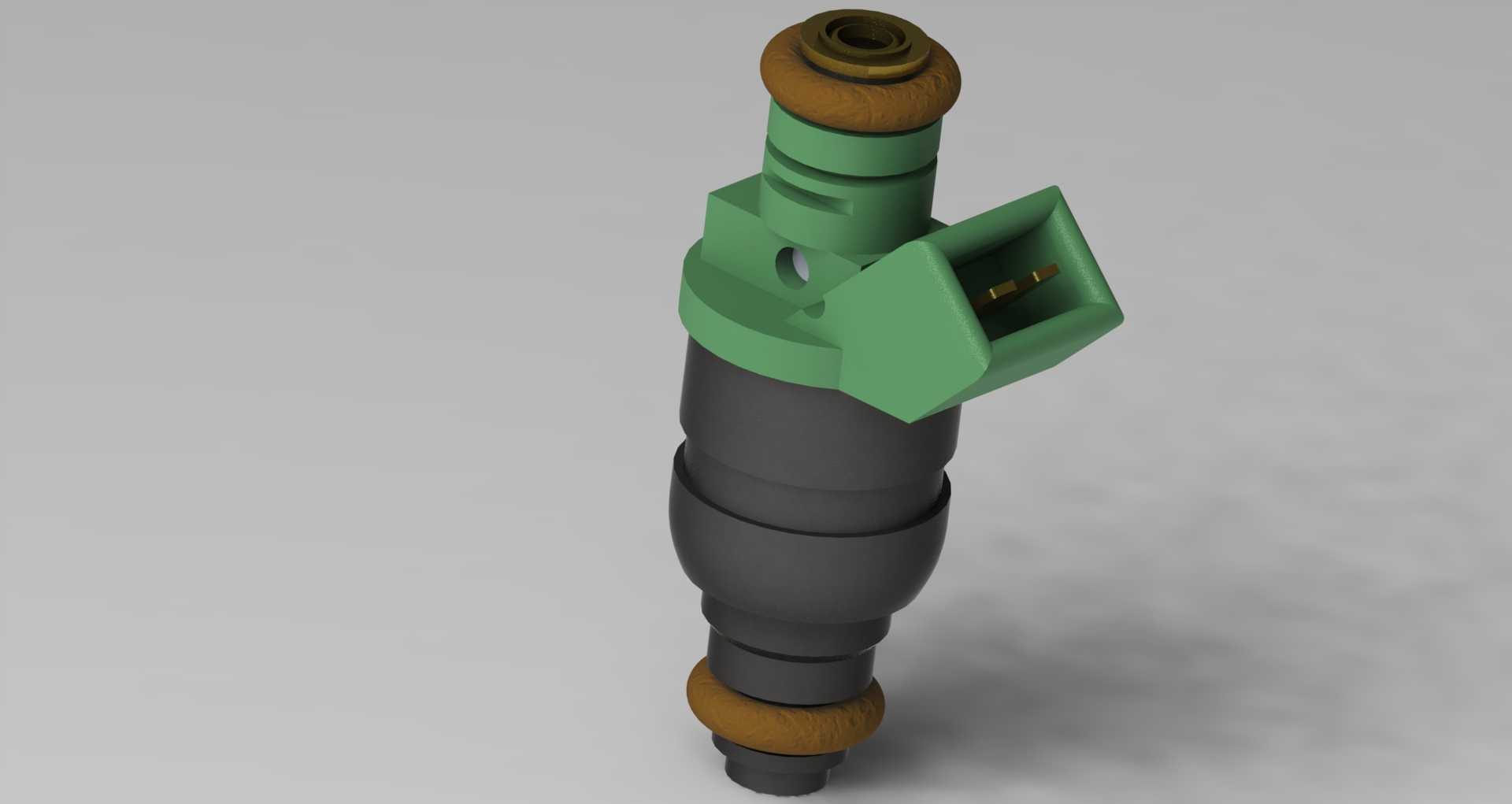

　　从结构设计逻辑来看，这款喷油器的整体布局充分考虑了量产装配的便利性与长期工作的可靠性。上部的进油端采用棕褐色橡胶密封圈结构，与燃油导轨的安装孔形成过盈配合，能够承受3bar左右的系统工作油压，避免燃油渗漏；下部的喷油端同样设置了同规格的橡胶密封圈，与进气歧管的安装座贴合，防止未计量的空气从安装间隙进入进气道影响空燃比精度。中部的阀体外壳采用黑色工程塑料材质，兼顾轻量化与耐燃油腐蚀性能，侧置的电气接插件采用绿色塑料壳体，插接方向与喷油器主体呈一定夹角，能够适配VAG系列机型狭窄的安装空间，避免装配时与周边的线束、真空管路产生干涉。接插件内部的插针采用镀金处理，降低长期使用后的接触电阻，保证电磁阀驱动信号的传输稳定性。

　　在功能特性层面，这款喷油器的标定流量为3bar油压下每分钟185cc，能够覆盖1.6升到2.0升自然吸气汽油机在全工况下的燃油供给需求，从怠速的小流量预喷到全负荷的加浓喷射都能实现精准的油量控制。喷油嘴端部的喷孔采用精密加工的多孔结构，雾化后的燃油颗粒直径能够控制在合理范围内，保证冷启动工况下的燃油雾化效果，减少积碳生成的概率。内部的电磁阀响应速度能够匹配量产ECU的驱动频率，支持最高每分钟数千次的启闭动作，满足高转速工况下的多次喷射需求。

　　从安装边界尺寸来看，这款喷油器的整体长度、外径完全匹配对应机型的安装空间，上下密封圈的间距与进气歧管、燃油导轨的安装座距离完全一致，装配时只需将喷油器两端分别压入对应安装位即可完成固定，无需额外的紧固结构。侧置接插件的位置与原厂线束的走向完全匹配，插接后锁止结构能够自动卡紧，避免车辆行驶过程中因振动导致接插件松脱。在做三维建模时，这类零件的曲面过渡与密封圈的压缩量模拟是重点，需要准确还原橡胶件在装配后的形变状态，才能保证后续做虚拟装配时不会出现干涉误判；同时接插件内部的插针位置、密封槽的尺寸公差也需要严格按照实物还原，为后续做维修替换件的设计或者燃油系统的流场仿真提供准确的数模基础。对于从事发动机逆向设计、燃油系统匹配的工程师来说，这类量产装车件的数模能够直接作为设计参考，减少前期测绘的工作量，缩短零部件开发的周期。
