大众ADY发动机凸轮轴正时链轮结构

　　这款链轮适配大众ADY系列发动机的正时传动系统，作为凸轮轴与中间轴之间的动力传递核心部件，直接决定配气相位的精准度，一旦链轮齿形磨损超差，会直接导致进排气门开闭时机偏移，轻则引发发动机怠速抖动、动力输出不足，重则出现气门撞击活塞的严重机械故障，是发动机正时系统里不可替代的关键传动零件。

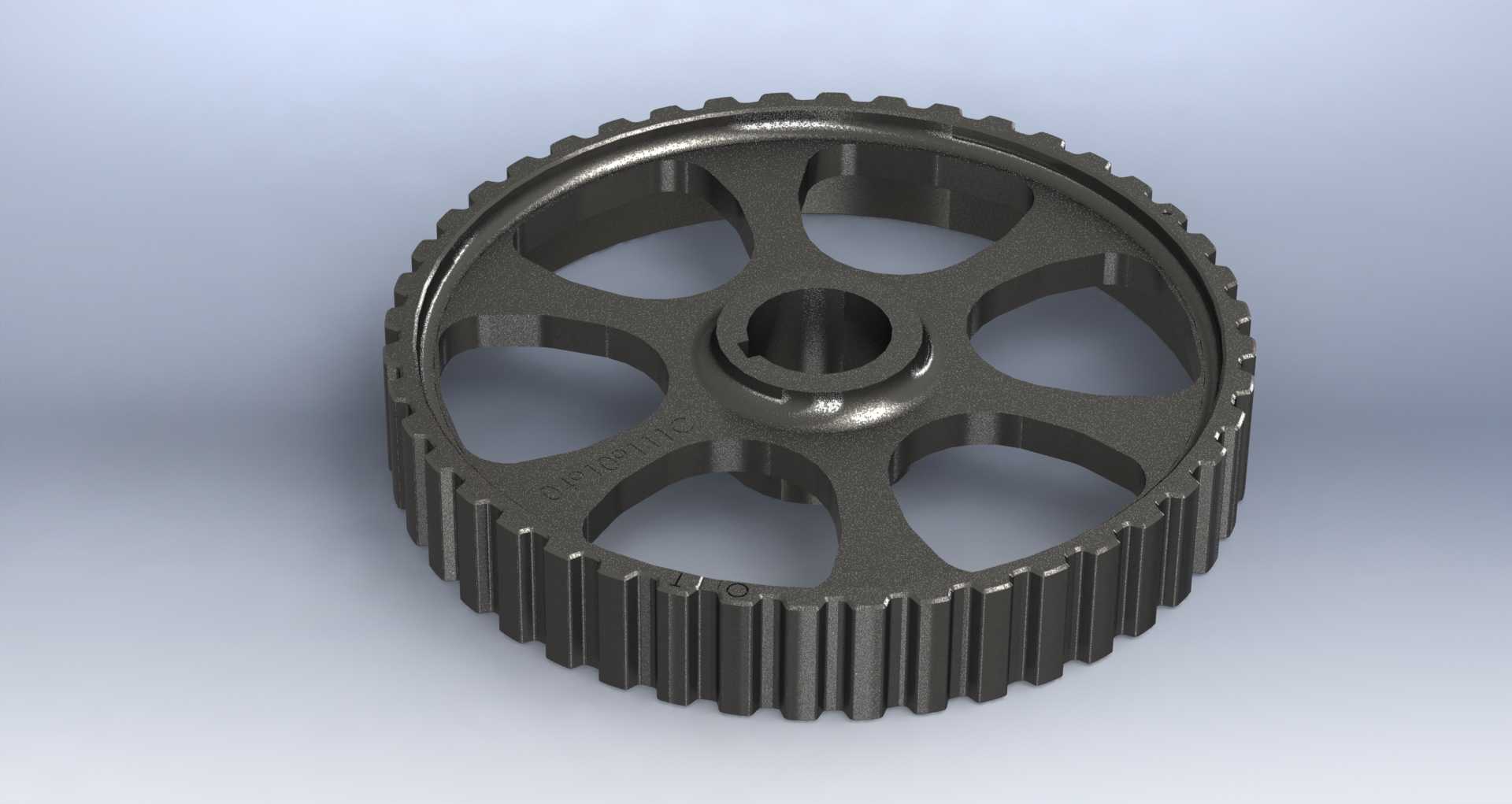

　　从实际装车场景来看，该链轮安装在发动机缸体前端的正时舱内，外侧与正时皮带啮合，内侧通过中心花键孔与凸轮轴轴端定位配合，端面的卡槽结构用于匹配轴端锁止片，防止链轮运转过程中出现周向窜动。建模过程中完全参照VAG原厂零件049 109 111 C的实测尺寸还原，齿形采用同步带专用的渐开线齿廓，齿距公差控制在0.02mm以内，保证与正时皮带啮合时无卡滞、无滑齿风险，运转过程中皮带受力均匀，能有效降低正时皮带的异常磨损，延长整套正时系统的维护周期。

　　结构设计上，链轮采用辐条式镂空结构，六根均匀分布的辐条在保证整体结构强度的前提下，最大程度降低了零件自身转动惯量，减少发动机运转过程中凸轮轴驱动端的动力损耗，同时镂空结构也能为正时舱内的润滑油流动提供通道，帮助啮合面带走运转产生的磨屑与热量。链轮外圈的挡边结构高出齿面1.5mm，能在正时皮带出现小幅跳动时限制皮带位移，避免皮带脱齿引发的正时错位故障。中心安装孔的台阶结构与凸轮轴轴肩完全贴合，安装时无需额外调整轴向位置，装配定位效率更高，也能避免长期运转后链轮出现轴向偏移。

　　从安装边界来看，链轮的最大外圆直径为128mm，总厚度为22mm，中心安装孔直径为28mm，键槽宽度为4mm，安装时端面与凸轮轴轴端的贴合面平面度要求不低于0.01mm，否则会导致链轮安装后出现端面跳动，运转过程中加剧皮带的偏磨。齿面的粗糙度要求达到Ra1.6，保证与正时皮带的橡胶齿面接触时摩擦力均匀，不会出现过度磨损皮带的情况。辐条与外圈、中心轮毂的连接处都做了R3的圆角过渡，避免应力集中导致的链轮断裂风险，在发动机最高6000rpm的转速工况下，链轮的结构强度安全系数能达到3.5以上，完全满足民用乘用车发动机的全工况使用需求。

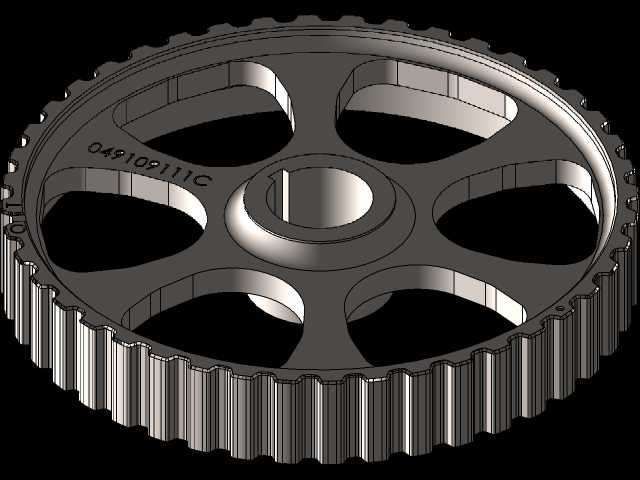

　　在实际维修替换场景中，这款链轮的尺寸参数完全匹配原厂安装位，不需要对周边的正时张紧轮、惰轮位置做任何调整，装配时只要对准齿面的正时标记，就能保证配气相位的初始位置准确。建模时还原的所有细节结构，包括端面的刻印标识位置、辐条上的减重凹坑、齿根处的退刀槽结构，都和原厂零件保持一致，既可以作为发动机维修教学的演示模型，也能作为逆向开发同规格替换链轮的结构参考，帮助设计人员快速掌握这类正时链轮的设计要点，减少前期测绘的工作量，规避常规设计中容易忽略的应力集中、安装定位偏差等问题。
