3D打印设备用限位开关安装固定结构

　　在桌面级FDM3D打印设备以及小型CNC雕刻设备的运动轴系设计中，行程限位触发结构是保障设备运行安全、避免轴系超程撞机的核心基础部件，本次涉及的限位开关安装板结构，正是针对这类小型数控加工、增材制造设备的轴端限位需求设计的集成式固定组件。从实际应用场景来看，这类结构通常安装在设备X、Y、Z三个直线运动轴的行程两端位置，当运动轴的运动滑块移动到预设的极限位置时，滑块上配套的触发拨片会接触到限位开关的触发摆臂，进而向设备的主控板传递电平信号，切断对应轴的运动驱动输出，同时触发轴系回零的位置基准信号，既可以避免运动轴超程后出现丝杠卡死、同步带跳齿、喷头撞坏热床这类常见设备故障，也能为每次设备开机后的轴系归零提供统一的物理位置参考，保障打印或加工过程中的坐标精度一致性。

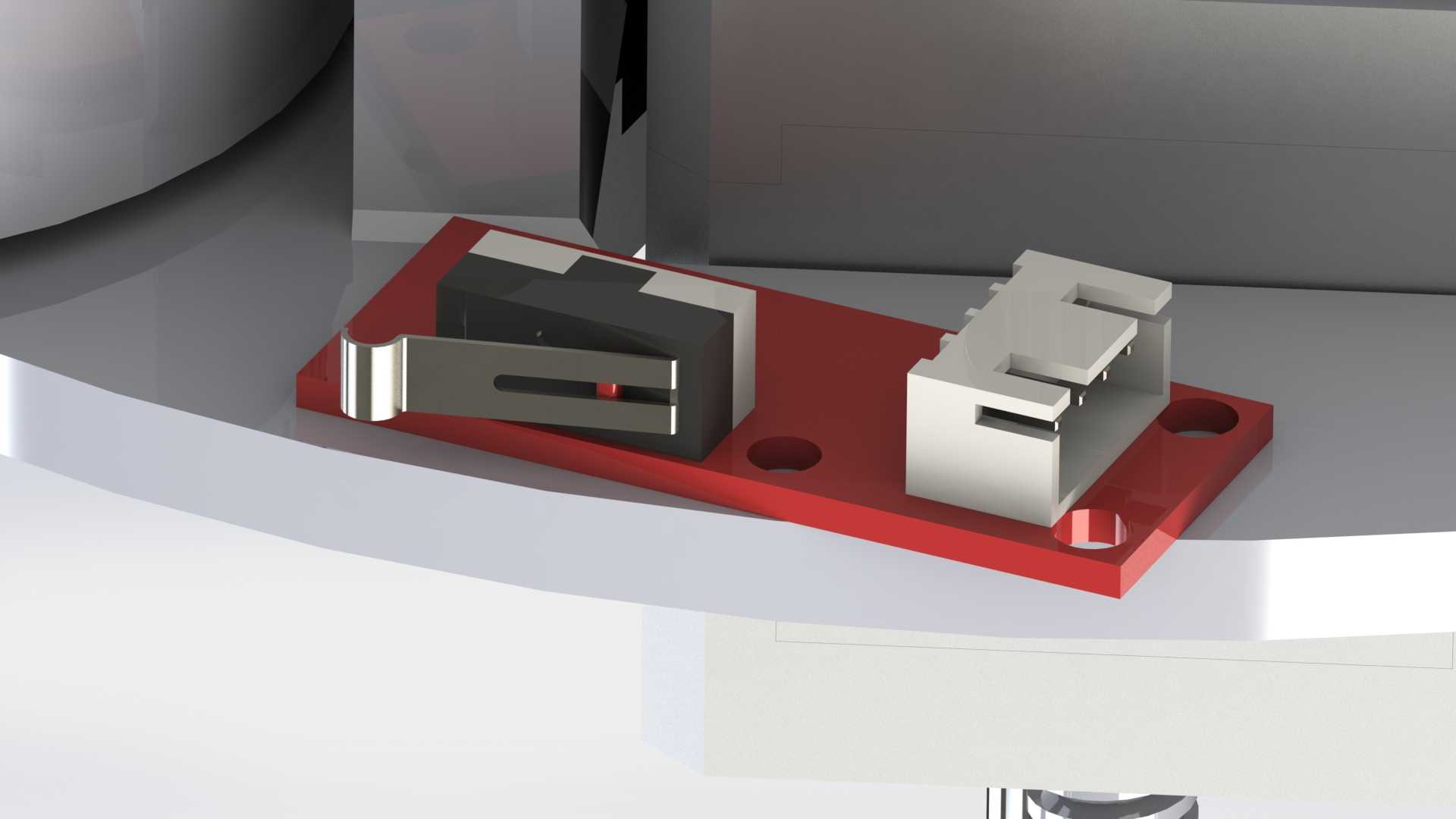

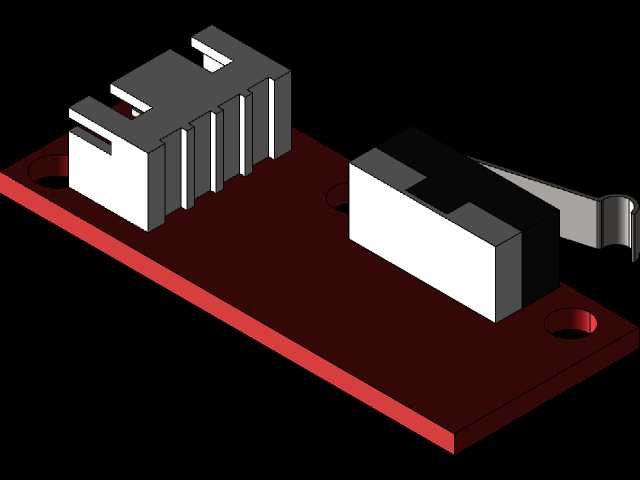

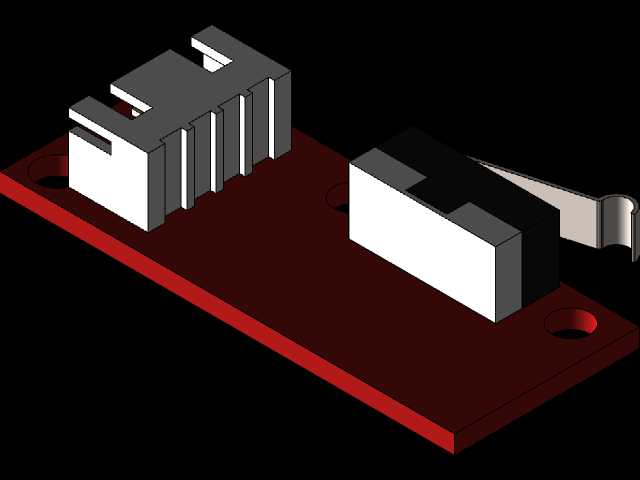

　　从功能特性上看，这套结构没有采用零散的开关直接螺接在设备型材框架上的方案，而是将限位开关本体、接口插接座、触发摆臂避让空间全部集成在一块一体化的安装基板上，基板采用平板式结构，两端预留了沉头安装孔位，安装时可以直接通过内六角螺丝固定在2020或2040规格的铝型材框架的对应槽位上，不需要额外设计转接件，也不需要现场配钻安装孔，能大幅减少装配环节的调试工作量。开关本体采用卧式安装方式固定在基板的一侧，触发摆臂朝向轴系运动方向伸出，摆臂采用弹性金属片结构，触发时的接触行程有足够的冗余量，不会因为轴系运动的惯性冲击直接损坏开关内部的触点结构；基板另一侧集成了白色的接插件固定座，限位开关的引线可以直接插接在这个固定座上，再通过排线连接到主控板的对应IO接口，避免了设备运行过程中引线晃动被运动部件剐蹭扯断的问题，接插件的位置做了凸起的限位挡边，插接时可以自动对位，不会出现插针歪折的情况。

　　从设计思路层面，这套结构在建模阶段就充分考虑了不同设备的适配性，基板的整体厚度控制在3mm，既保证了安装后的结构刚性，不会因为开关触发时的反作用力出现基板变形导致触发位置偏移，也不会占用过多的轴端安装空间，不会和运动滑块、皮带张紧结构、型材端盖这类周边部件产生干涉。安装孔的孔距按照通用铝型材的槽间距设计，两个安装孔的中心距为20mm，和标准型材的槽位间距完全匹配，不管是应用在笛卡尔结构的3D打印机，还是小型龙门式CNC雕刻机上，都可以直接安装使用，不需要调整孔位。开关安装位的周边预留了1.5mm的间隙，既方便开关本体的装配定位，也能避免开关外壳和基板之间出现硬接触，将设备运行时的框架振动传递到开关内部，导致触点出现误触发的情况。触发摆臂的位置做了下沉式的槽位设计，摆臂的活动范围内没有任何凸起结构，摆臂的最大下压行程可以达到5mm，完全覆盖不同设备上触发拨片的安装高度误差，就算触发拨片的安装位置有1-2mm的偏差，也能稳定触发开关信号，不会出现漏触的问题。

　　从安装边界尺寸来看，整个安装板的总长度控制在60mm以内，宽度为25mm，安装后突出型材表面的高度不超过15mm，对于轴端空间紧张的小型设备来说，这个尺寸可以很好地嵌入型材框架的边角位置，不会额外增加设备的整体外形尺寸。接插件的安装位置和开关本体的安装位置在基板上呈对角分布，引线走向可以顺着型材的槽位布置，用理线夹直接固定在型材槽内，整个走线过程不需要弯折引线，能大幅降低引线的疲劳损坏概率。另外基板的边角位置全部做了R1的圆角处理，装配过程中不会划伤操作人员的手部，也不会刮破周边的线材绝缘层。在实际的设备调试过程中，这种集成式的安装板结构还可以根据不同轴的触发需求，调整开关在基板上的固定位置，基板上的开关安装孔做了长圆形的调节槽，调节行程可以达到4mm，安装时可以根据实际的轴系极限位置微调开关的前后位置，精准设置轴系的硬限位触发点，不需要在框架上重新打孔，调试效率比零散安装的结构提升60%以上。对于做小型数控设备DIY或者二次开发的从业者来说，这种结构不需要重新测绘开关尺寸、设计接插件固定结构，直接调用模型就可以完成对应轴系的限位结构设计，能大幅缩短整机的开发周期，同时结构经过实际装机验证，触发稳定性、安装便利性都经过了长时间的运行测试，不会出现设计层面的干涉、触发失效这类常见问题。
