nRF24L01+无线通讯模块结构设计

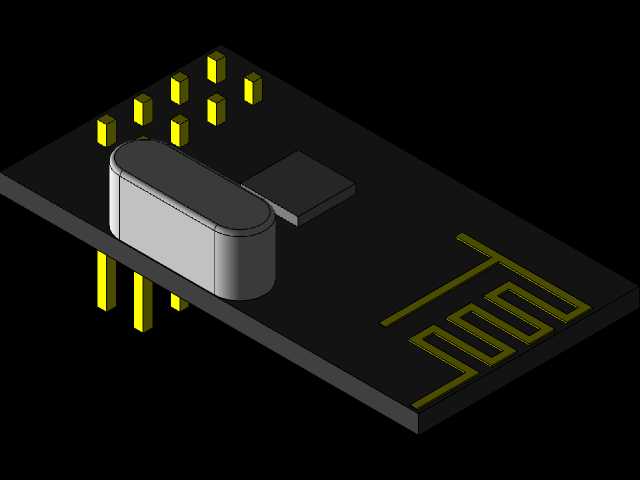

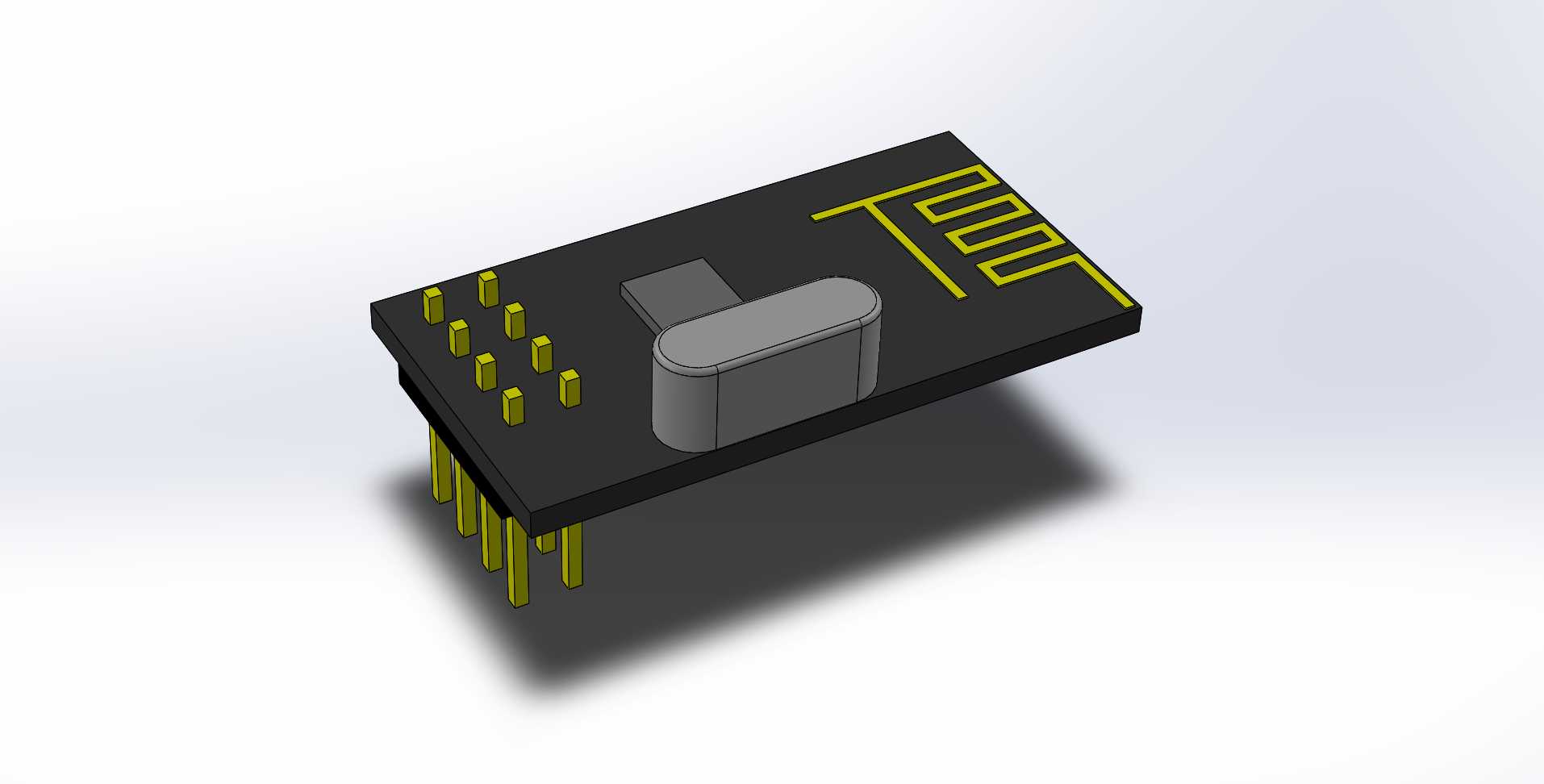

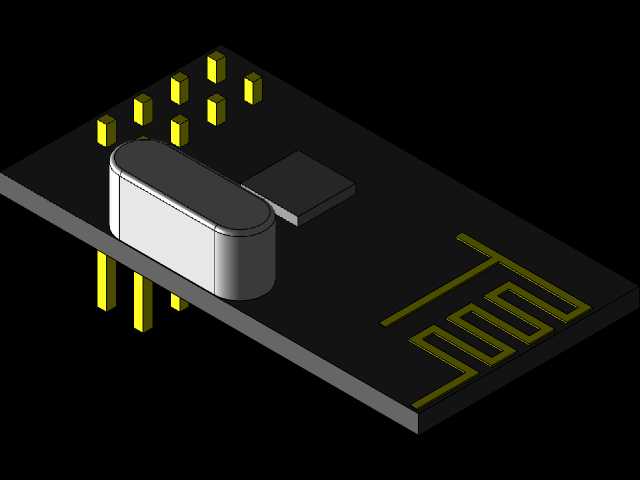

　　在做嵌入式设备的结构适配时，这类2.4G无线通讯模块的三维建模精度直接决定了PCB装配阶段的干涉率，很多新手工程师在导入第三方模块模型时，经常因为天线部分的建模误差、排针伸出长度的尺寸偏差，导致外壳开孔错位、排针座与主板焊盘对位不准，最后不得不反复修模甚至重新打样，耽误项目进度。这个模块的建模逻辑完全围绕实际装配需求展开，除板载PCB天线部分做了示意性简化外，其余所有结构特征的尺寸都严格按照实物测绘值还原，完全可以直接导入PCB设计软件做结构干涉检查，不需要二次修正尺寸。

　　从实际应用场景来看，这类无线模块广泛用在短距离无线数据传输场景里，比如工业现场的传感器数据采集节点、小型智能硬件的遥控链路、智能家居设备的组网通讯、学生电子竞赛的无线通信项目，只要是需要100米范围内低功耗双向数据传输的场景，基本都会选用这款成熟的射频方案。模块本身的功能特性决定了它的结构设计优先级：首先是排针接口的尺寸精度，模块采用2.54mm标准间距直插排针，两排排针的中心距、每根排针的截面尺寸、伸出PCB板上下两面的长度都严格按照实物测绘值建模，排针根部的塑胶固定座的台阶尺寸也做了还原，在做主板封装匹配时，可以直接对齐焊盘位置，不会出现排针插不进插座或者焊盘偏移的问题。

　　模块本体的尺寸边界控制也完全贴合实物，PCB基板的厚度、长宽尺寸都按照实际产品的公差中值建模，板上的晶振元件、射频屏蔽罩的外形和高度都做了准确还原，尤其是板载的PCB天线部分，建模时特意做了示意性的轮廓处理，明确标注该部分仅做外形示意，不做尺寸参考，避免结构工程师误将天线部分的尺寸作为外壳避让的硬约束，实际生产中天线部分的下方不能铺铜、不能有金属遮挡，建模时特意保留了天线区域的轮廓特征，方便结构设计时预留对应的净空区域。

　　在做整机结构设计时，这个模块的安装边界需要注意几个关键点：首先是排针下方的焊盘区域，要预留足够的焊接操作空间，模块插入主板排针座后，PCB背面与主板表面的间隙要控制在0.8-1.2mm之间，避免焊盘接触短路；其次是模块上方的射频屏蔽罩区域，要预留至少1mm的避让空间，不能有金属结构件直接压在屏蔽罩上，避免影响射频信号的发射接收效果；天线部分的净空区域要严格按照射频设计要求，周围3mm范围内不能有金属元件、不能有外壳的金属镀层，建模时的天线轮廓可以直接作为净空区域的参考边界。

　　很多工程师在做这类模块的建模时，容易忽略排针的倒角、塑胶座的脱模斜度这些细节特征，虽然这些小特征不影响整体尺寸匹配，但在做虚拟装配的干涉检查时，会出现实际装配没问题但软件提示干涉的误报，这个模型在这些细节上都做了还原，排针端部的导入倒角、塑胶座的微小脱模斜度都按照实际注塑件的工艺特征做了处理，导入装配环境后可以直接做全局干涉检查，不会出现误报的情况。另外模块整体的重量重心也按照实物的元件分布做了等效处理，在做整机的跌落仿真、振动仿真时，可以直接赋予对应的材料属性，不需要额外调整质量参数。

　　从设计思路上来说，这个模型没有做多余的工艺细节简化，也没有添加不必要的装饰特征，所有结构特征都服务于装配验证这个核心需求，不管是用来做整机外壳的开孔避让、主板的元件布局检查，还是做生产工装的定位设计，都可以直接使用，不需要二次修改。对于经常做嵌入式硬件结构设计的工程师来说，这类经过实物验证的标准模块模型，可以大幅减少建模工作量，避免因为尺寸测绘误差导致的装配问题，尤其是在项目周期紧张的情况下，直接调用准确的第三方模块模型，能把更多精力放在整机的结构优化上，而不是反复核对标准元件的尺寸。
