ArduinoUno微控制器1:1还原结构设计

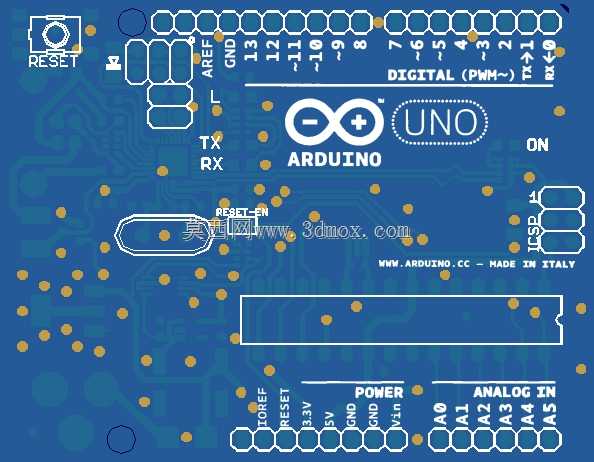

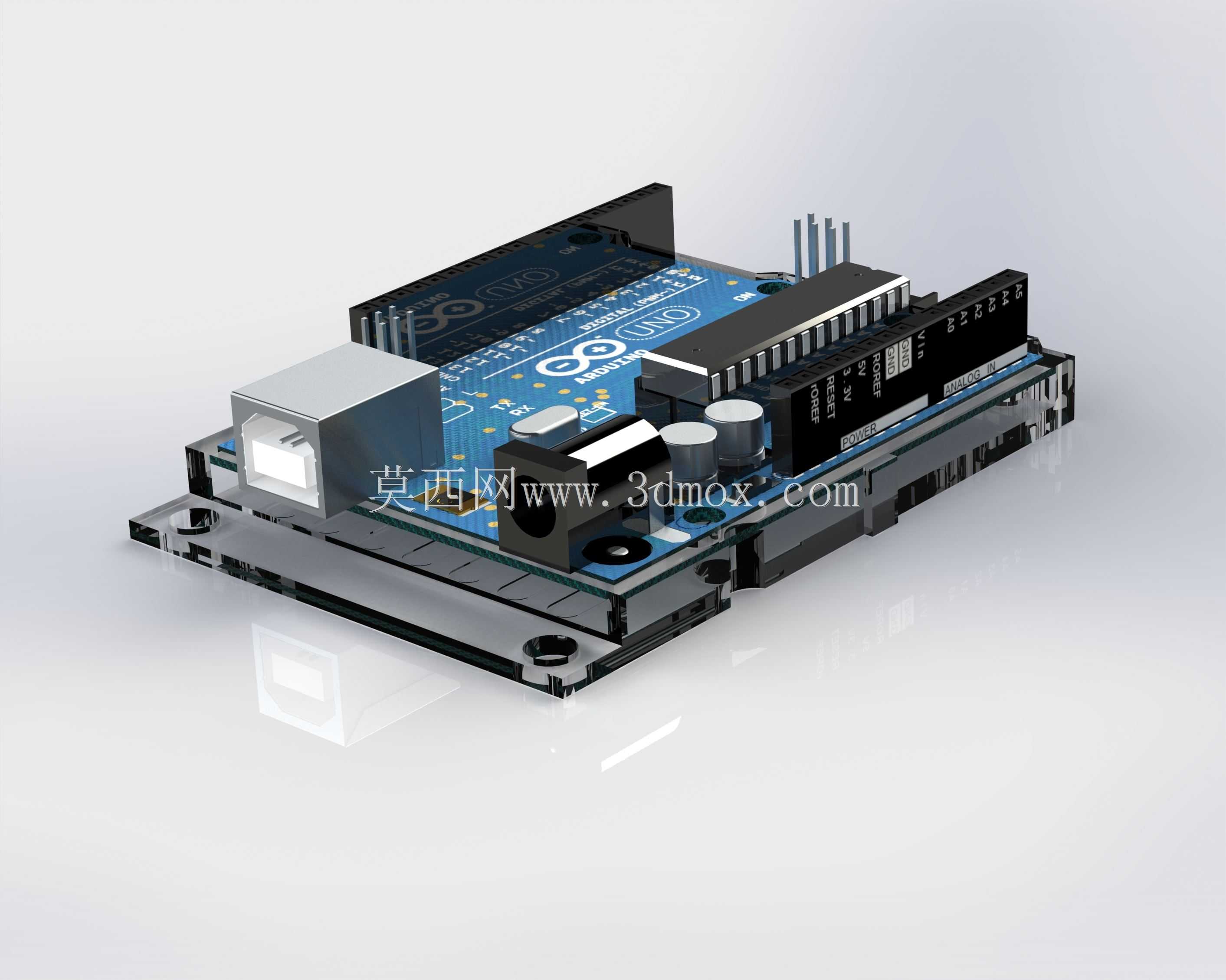

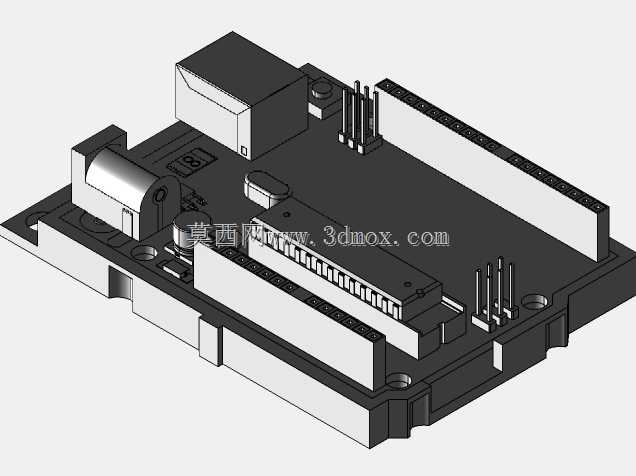

这款1:1比例还原的Arduino Uno微控制器结构设计，精准复刻了开源开发板的全部实体特征，可广泛应用于嵌入式开发教学、创客项目原型搭建、小型智能设备预研验证、电子实训操作演示等场景，是电子爱好者、嵌入式工程师、职业院校实训教学中常用的核心硬件载体，能够为各类创意电子项目提供稳定的主控支撑，帮助开发者快速完成电路功能验证与程序调试。从实际用途来看，该微控制器作为开源电子原型平台的核心载体，可通过各类扩展接口连接传感器、执行器、通信模块等外围器件，实现环境数据采集、小型机电设备控制、人机交互反馈、物联网节点搭建等多样化功能，适配从入门级趣味制作到工业级小型控制终端的多元需求，是目前开源硬件领域应用覆盖面最广的主控板型之一。在功能特性的还原设计上，模型完整复现了板载USB接口、直流电源插座、排针引脚组、主控芯片、复位按键、电源指示灯、状态指示灯等全部功能部件的位置与形态，各接口的相对位置、凸起结构的高度差、板载元件的排布逻辑都与实物完全一致，能够直观呈现开发板的硬件布局逻辑，帮助使用者快速熟悉各接口的功能分区与接线位置。设计过程中严格遵循实物的安装边界与尺寸规范，整体板型轮廓、四角安装孔的孔径与孔位间距、各排针的伸出长度、接口的插拔空间预留都完全匹配实物参数，既可以用于3D打印制作开发板的保护外壳、安装固定支架，也能够用于虚拟装配场景中验证开发板与其他结构件的适配性，避免实际组装时出现尺寸干涉、安装位不匹配的问题。外形设计上完整还原了PCB板的蓝底丝印特征、各电子元件的立体形态与表面标识细节，板层的厚度、元件的焊接高度、接口的插拔导向结构都做了精细化还原，既能够满足虚拟演示场景下的视觉真实感需求，也能够为结构设计环节提供精准的尺寸参考，帮助设计者快速完成基于该主控板的整套设备结构开发，缩短产品从原型到落地的研发周期。
