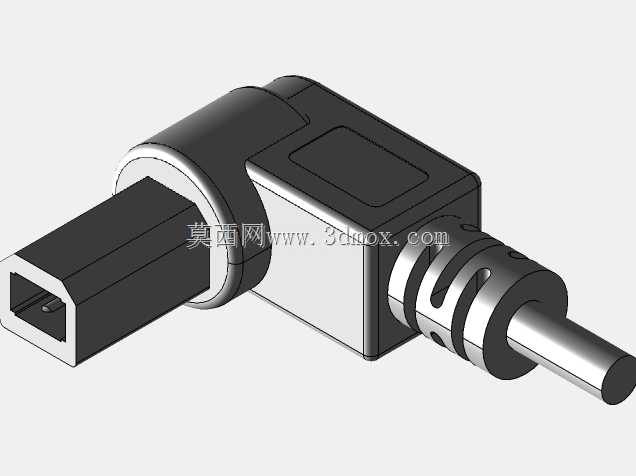

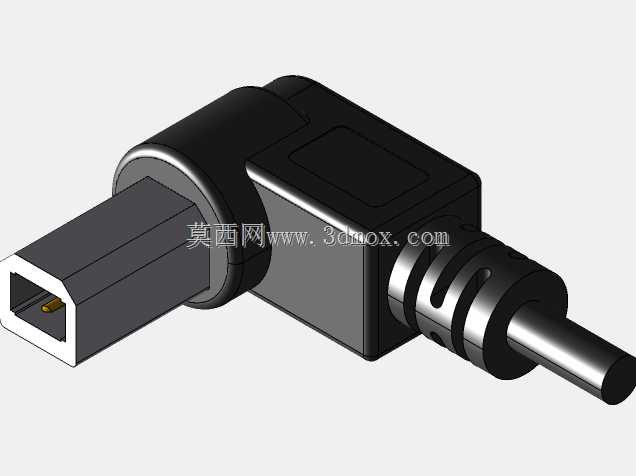

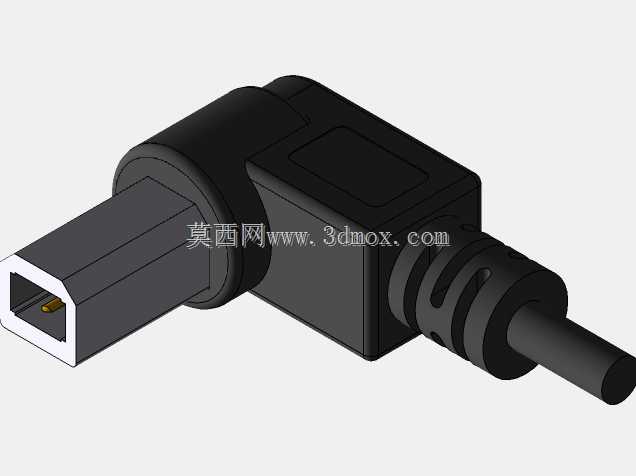

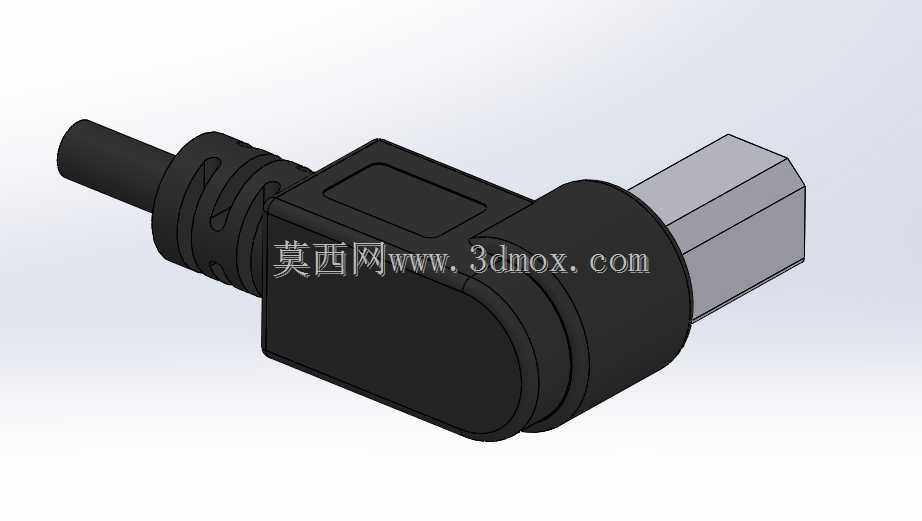

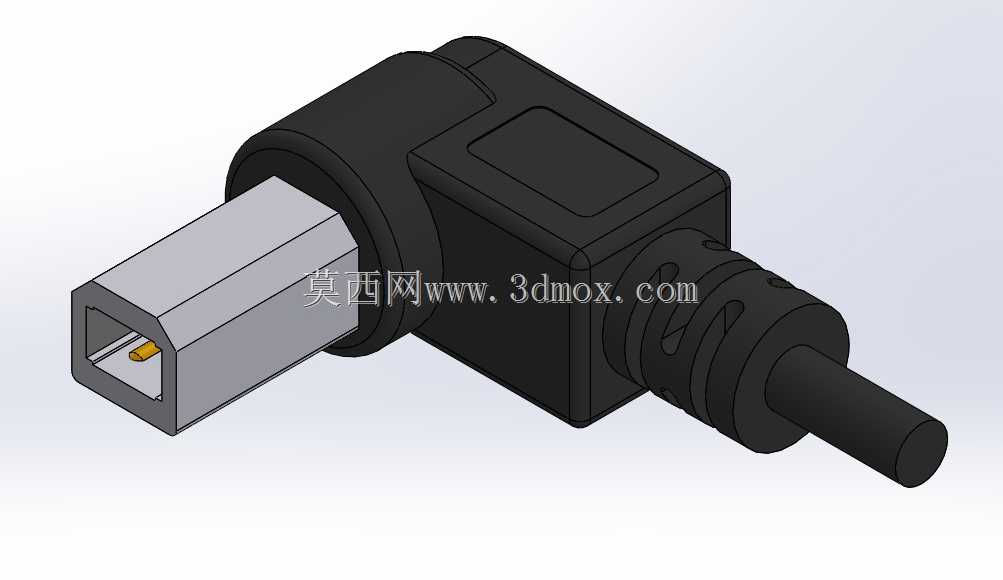

90度弯角USB Type-B公头连接器结构设计

这款90度弯角USB Type-B公头连接器，主要面向空间受限的电子设备内部布线、外置设备转接场景设计，常见于工业控制柜内板卡连接、老式打印机与主机的侧出走线、音频接口设备、嵌入式工控模块的信号传输链路中，能够解决直头公头在狭小安装空间内线缆弯折半径不足、长期受力导致线材外皮破损、焊点脱焊的痛点，在设备侧装、贴墙安装的使用场景下，弯角结构可以让出线方向平行于设备安装面，大幅缩减接口外凸的占用空间，避免外力磕碰导致接口座损坏。从功能特性来看，该连接器保留了标准USB Type-B公头的全部电气性能，金属插芯内部的接触弹片按照标准阻抗要求设计，可保障USB2.0速率下的数据稳定传输与供电导通，尾部的防弯折橡胶套做了多道环形凹槽设计，能够分散线缆弯折时的应力，提升反复弯折后的使用寿命，插芯与外壳的配合间隙控制在合理公差范围内，插拔时的阻尼感适中，既不会出现松脱掉落的问题，也不会因插拔力过大损伤设备端的母座。在设计思路上，整体采用L型弯角结构布局，将插合端与线缆出线端设置为90度垂直排布，外壳主体使用硬质绝缘材质包裹内部金属屏蔽层，既可以保障结构强度，也能起到电磁屏蔽作用，减少外界信号对传输链路的干扰；插合端的金属外壳做了倒角导向设计，对准母座时无需完全精准对位即可顺利插入，降低盲插操作的难度。从安装边界与尺寸适配来看，该弯角公头的插合端尺寸完全符合USB Type-B的标准接口规范，可与所有标准Type-B母座完全兼容，弯角转折处的圆角过渡处理避免了安装时与周边元器件产生干涉，尾部出线端的外径适配常规线径的USB屏蔽线缆，压接装配后不会出现线材松动的问题，整体外轮廓在插合状态下，垂直于设备面板方向的突出长度仅为直头公头的三分之一左右，非常适合在设备内部走线空间紧凑、面板外侧预留间隙不足的场景下使用，能够让设备整体布线更加规整，减少线缆杂乱弯折带来的故障隐患。
