下垂式消防喷淋头结构设计展示

这款下垂式消防喷淋头是自动喷水灭火系统的核心终端执行部件，广泛应用于民用建筑、商业综合体、工业厂房、仓储库房等各类需要固定消防防护的场所，是目前湿式自动喷水灭火系统中应用占比最高的喷头类型，通常安装在空间顶板下方，在火灾发生时可自动感知环境温度变化，达到动作阈值后自动开启喷水，实现初期火灾的快速控火与灭火，有效阻止火势蔓延扩大，为人员疏散与消防救援争取宝贵时间。

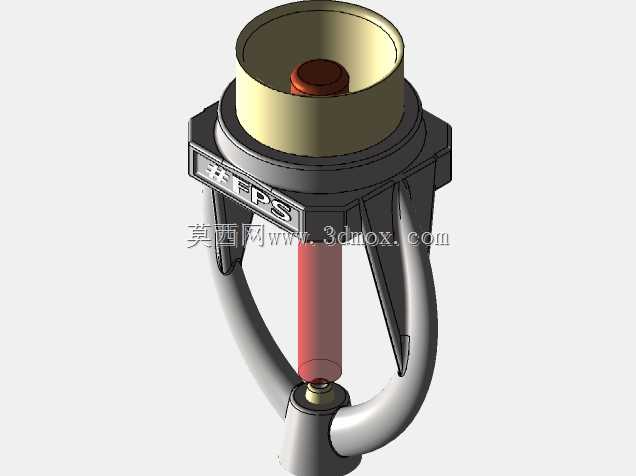

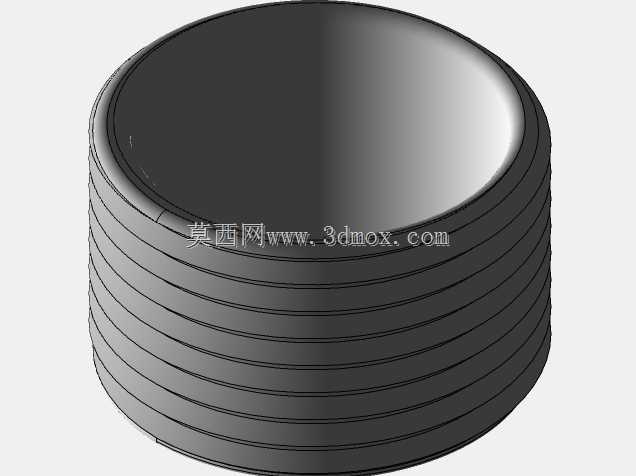

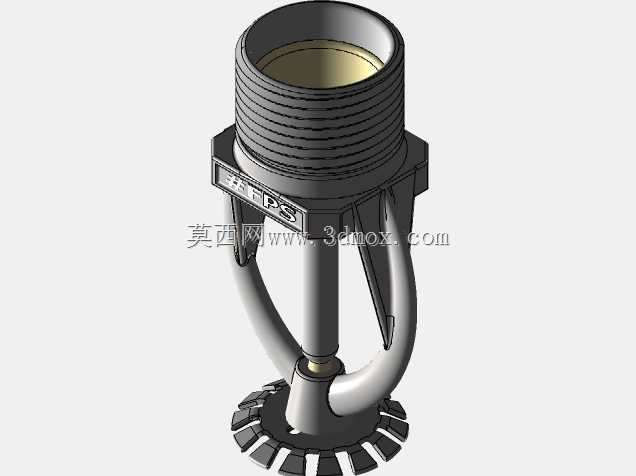

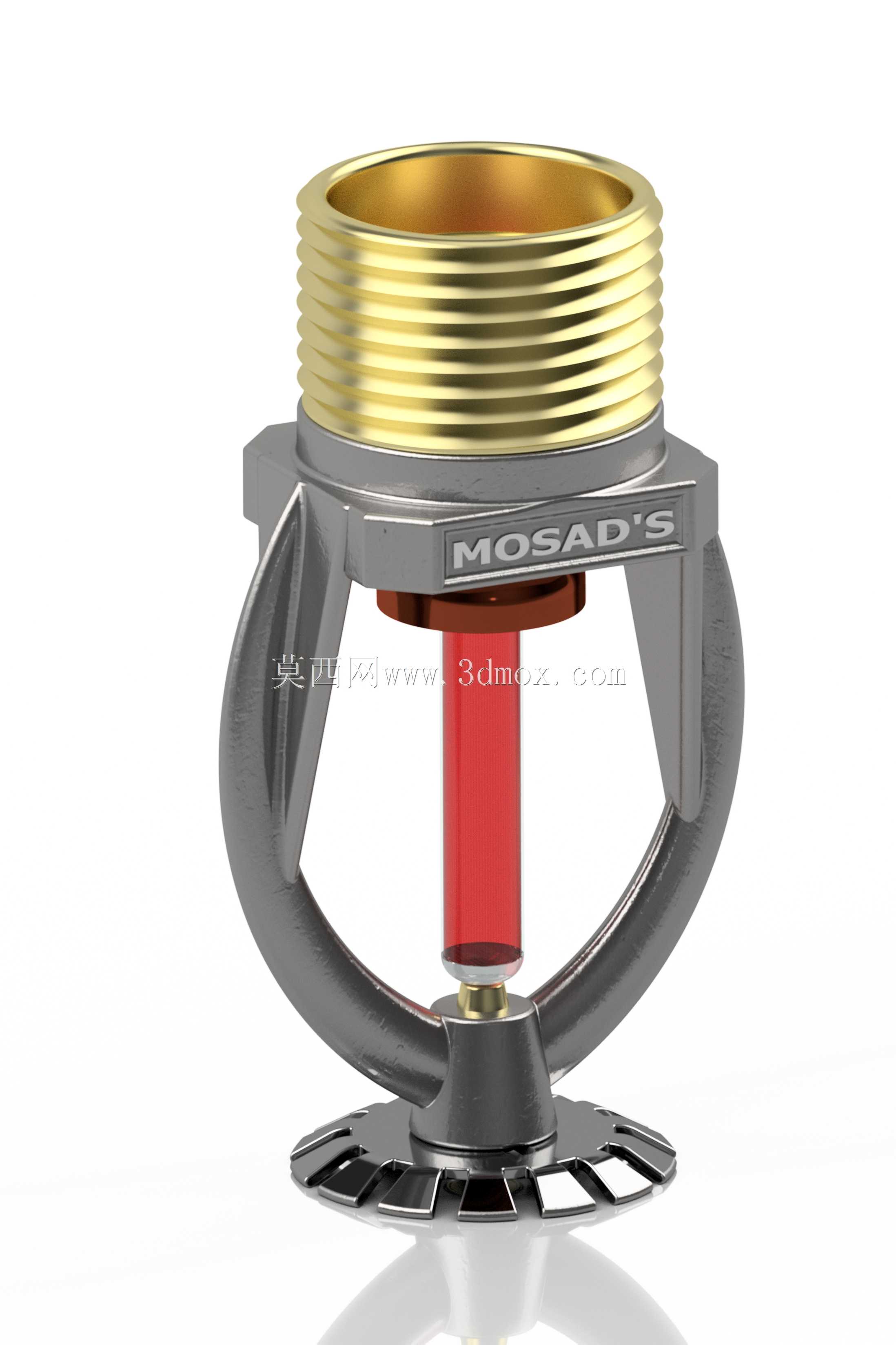

从功能特性来看，该款喷头采用标准下垂式布水结构，顶部为外螺纹连接接口，可直接与供水支管的内螺纹接头旋合安装，接口采用标准管螺纹规格，适配国内绝大多数消防供水管道的安装尺寸，安装时无需额外定制转接配件，可直接适配常规消防供水支路的安装要求。喷头中部的支撑框架采用一体化压铸成型结构，两侧对称的支撑臂形成稳定的受力结构，可承受供水管道的常规工作压力，避免长期受压出现结构变形，保障喷头在准工作状态下的结构稳定性。感温触发元件采用玻璃球感温结构，红色玻璃球对应常规68摄氏度公称动作温度，是日常环境中最常用的温级，适配绝大多数常温使用场所，当环境温度升高至玻璃球的公称动作温度时，球内液体膨胀撑碎玻璃球，原本被玻璃球顶住的密封结构失去支撑，在供水压力作用下被冲开，水流经框架下方的布水盘冲击打散，形成均匀向下喷洒的实心锥形水幕，可均匀覆盖喷头下方的保护区域，实现对保护范围的均匀布水灭火。

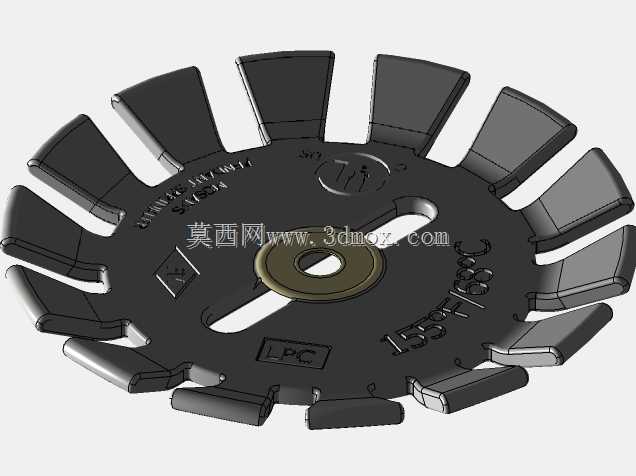

在设计思路上，该喷头的结构设计充分考虑了安装便捷性与动作可靠性，顶部螺纹接口的长度经过优化，既可以保证与管道连接的旋合深度满足密封与受力要求，又不会因为螺纹过长导致安装后喷头突出过多影响吊顶美观度。支撑框架的外形采用流线型设计，既减少了结构本身对喷洒水流的阻挡，提升布水均匀性，又能在安装与日常维护过程中避免尖锐棱角划伤施工人员。布水盘的齿形结构经过反复优化，每个齿的角度与开槽尺寸都经过匹配验证，可保证水流被打散后形成的水滴粒径与分布密度符合灭火要求，既不会因为水滴过小容易被火场热气流吹走，也不会因为水滴过大导致覆盖范围不足。在安装边界方面，该喷头安装时需保证顶部接口与供水支管连接密封，喷头溅水盘与顶板的距离需保持在规范要求的范围内，既不能距离顶板过近影响水流分布，也不能距离顶板过远导致火灾初期感温元件响应滞后，同时喷头周围需预留足够的喷洒空间，避免被吊顶装饰、管线等障碍物遮挡，影响感温与布水效果。
