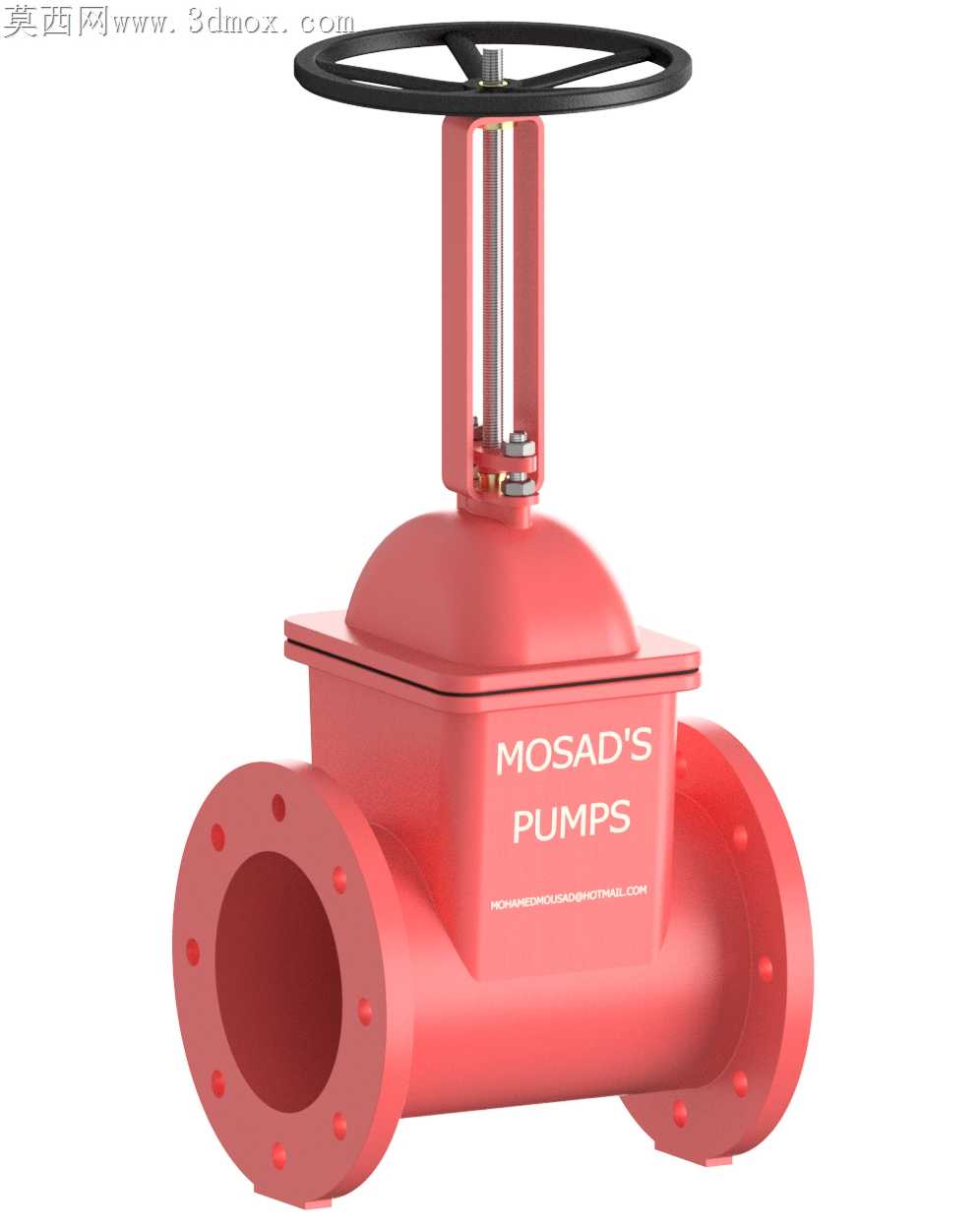

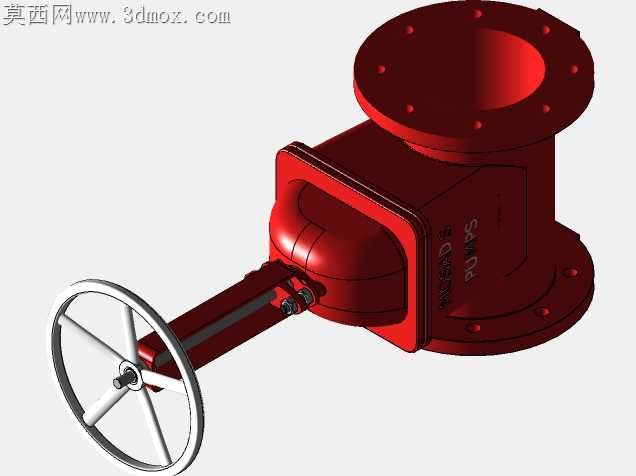

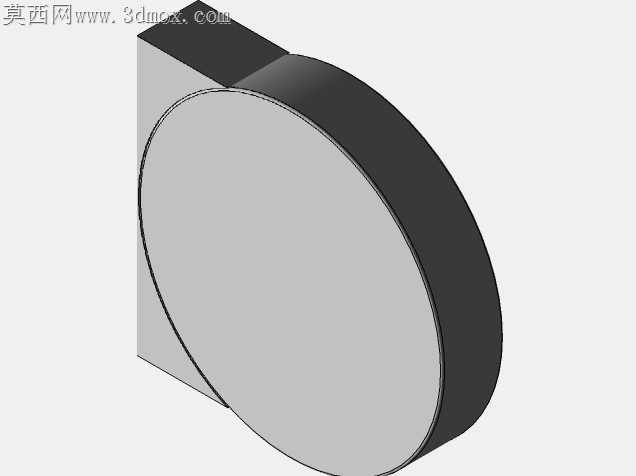

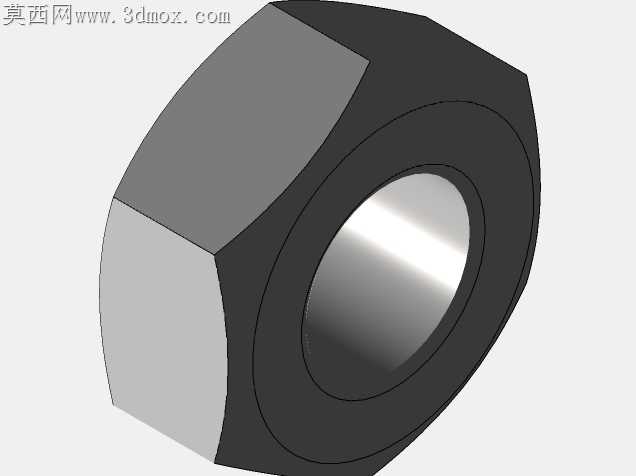

法兰连接明杆式OS&Y工业闸阀结构

上次车间试装同类型闸阀时，手轮和阀杆连接的方榫处因为公差留得太死，装配时敲进去的阀杆后期启闭卡涩，拆下来才发现方榫边缘的切削毛刺卡进了配合缝里，这次做结构的时候特意把方榫的配合间隙留了0.12毫米，还在阀杆螺母的压盖位置加了一圈防尘槽，避免管路安装时的焊渣、锈屑掉进螺纹副里磨坏传动面。之前跨软件转档的时候，阀体法兰的密封面水线经常因为曲面精度设置不够，转过去之后变成碎面，这次特意把密封面的水线做成等距螺旋扫描特征，转档前把所有小倒角的面做了缝合处理，避免导入其他工程软件时出现破面没法直接出加工图。阀盖和阀体的连接螺栓孔，一开始按常规均匀排布做的，后来考虑到现场管路安装时，靠近墙体一侧的螺栓没法用扭矩扳手拧，特意把其中两个螺栓孔的位置往外侧偏移了15度，给安装工具留出操作空间，这点改动之前在现场跟安装师傅聊的时候他们提过好多次，之前的标准件闸阀经常因为螺栓位置太靠里，装的时候得用套筒一点点拧，费半天劲。手轮的轮辐做了圆弧过渡，不是生硬的直杆，之前做实训作业的时候直辐条手轮在做启闭力测试时，辐条和轮圈连接的位置应力集中直接裂了，这次把过渡圆角加到了R8，还在轮缘内侧加了一圈加强筋，既不会增加太多重量，又能承受大口径管路关阀时需要的大扭矩。阀杆的升降行程做了精准限位，全开位置时阀瓣刚好完全提离阀座密封面，不会因为开度过大导致阀瓣撞击阀盖内部，之前见过现场操作工人开阀拧过劲，把阀杆螺母的限位顶碎的情况，这次在阀杆上做了隐藏式的限位台阶，从外面看不到凸台，不影响外观，又能硬限位防止过开。阀体的流道做了全通径平滑过渡，没有缩径的台阶，流体通过的时候阻力更小，不会在阀腔内部形成涡流冲蚀密封面，之前的老款闸阀因为流道有缩径，用在含泥沙的管路上没两年就把阀座冲坏漏了，这次的流道曲面做了曲率连续处理，内壁粗糙度按Ra3.2做的结构预留，后期铸造的时候不用额外打磨太多就能达到流道要求。铭牌的位置特意留在了阀体侧面的平整区域，不会被法兰连接的螺栓挡住，现场巡检的时候一眼就能看到型号参数，不用凑到管路缝隙里去瞅。
