侧装式消防洒水喷淋头结构设计

在民用建筑、工业厂房的消防水系统布设中，侧墙型洒水喷头是适配狭长空间、无吊顶区域消防防护的核心部件，常被安装在客房、走廊、设备管廊的侧墙位置，无需占用顶部布管空间，就能实现指定覆盖区域的火灾初期洒水控火。不同于下垂型、直立型喷头的垂直布水逻辑，侧装喷头的布水轨迹是朝向防护区域呈扇形抛洒，这就对溅水盘的导流角度、框架的避让结构提出了完全不同的设计要求。

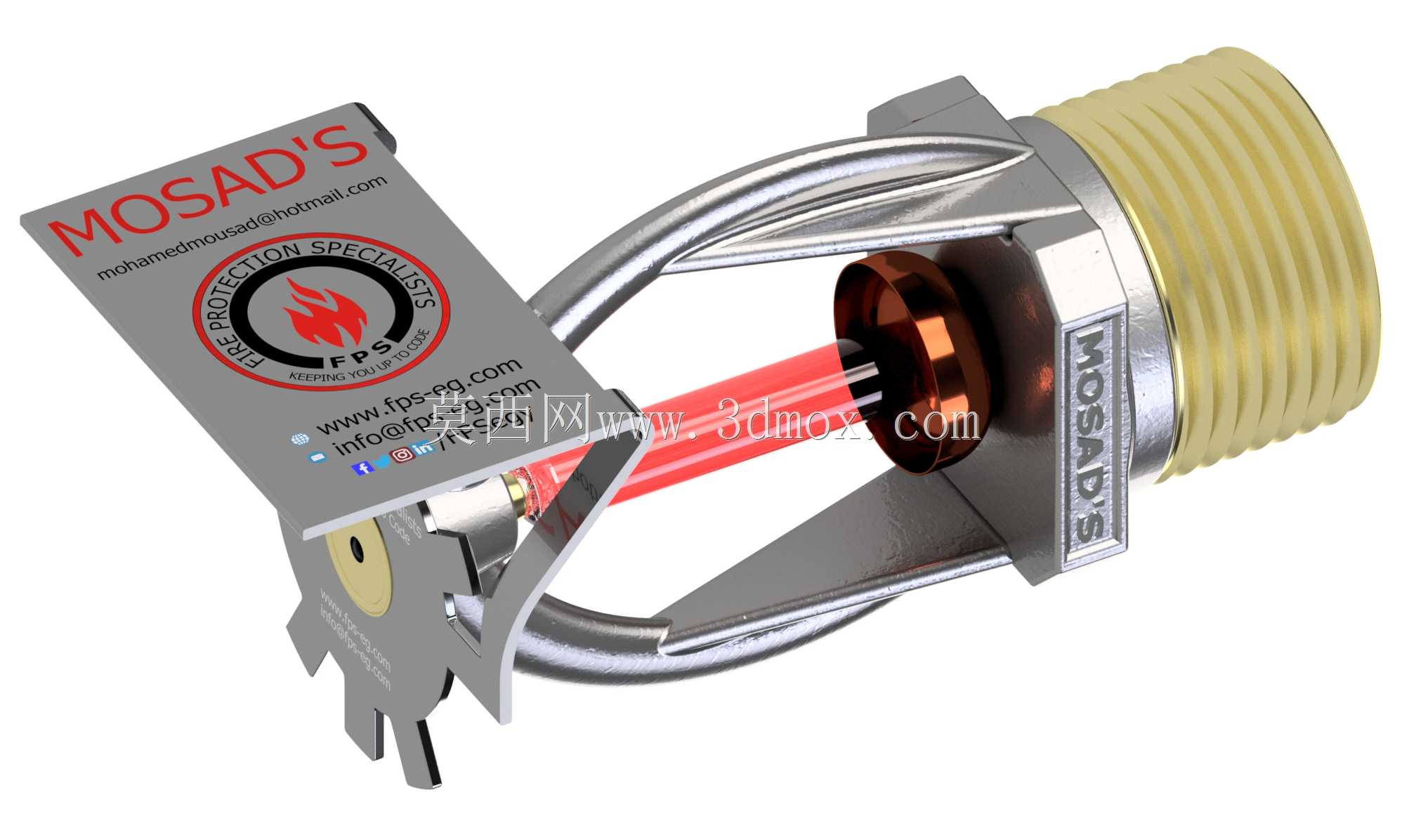

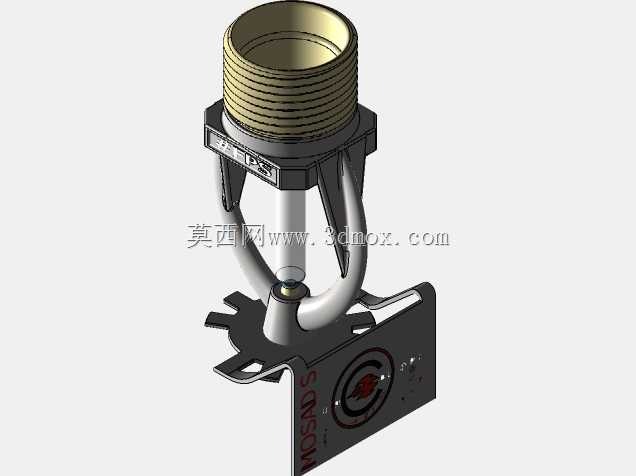

从结构组成来看，该喷头采用外螺纹接口作为进水连接端，螺纹段的长度设计充分考虑了墙体抹灰层、装饰面板的安装厚度，安装时可根据墙面完成面的实际深度调整拧入深度，保证喷头溅水盘与墙面的距离处于规范要求的区间内，避免因装饰面遮挡导致布水形态被破坏。喷头的感温触发元件采用玻璃球结构，玻璃球内充入热膨胀系数稳定的有机溶液，当环境温度达到公称动作温度时，玻璃球破碎，原本被玻璃球顶紧的密封座失去支撑，压力水从进水口冲出，经过溅水盘的导流后形成均匀的布水层覆盖防护区域。

框架部分采用两瓣式叉臂结构，叉臂的弯折角度经过反复校核，既保证了足够的结构强度，能够承受管网1.6MPa的额定工作压力以及短时2.4MPa的水压试验压力，又不会对喷出的水流形成过多遮挡，叉臂表面做了抛光镀铬处理，一方面提升了耐腐蚀性能，适配潮湿的消防管网使用环境，另一方面也能减少长期使用后的积灰挂污，避免杂物附着改变溅水路径。溅水盘的齿形结构是整个喷头设计的核心，不同深度、不同角度的导流齿分别负责不同距离的布水：靠近墙体一侧的齿形角度上扬，避免水流直接冲刷墙面造成水损，外侧的齿形按照抛物线布水轨迹设计了不同的折弯角度，将水流拆分成交织的水幕，保证在喷头前方3米范围内的地面布水强度满足消防规范要求，不会出现局部布水空白。

在安装边界上，该喷头的进水接口为标准管螺纹，适配常规消防水系统的支管管径，安装时要求溅水盘与吊顶、楼板的距离保持在合理区间，与背墙的距离控制在规范允许的范围内，同时要保证喷头前方1米范围内没有遮挡物，避免家具、管线阻挡洒水路径。设计过程中，针对感温元件的受力状态做了专项校核，玻璃球的顶紧力经过精确计算，既不会因为管网压力波动导致误触发，也能在玻璃球破碎后让密封座快速脱开，保证喷头的响应时间符合快速响应喷头的性能要求。密封面采用金属与弹性材料复合的密封结构，在长期带压状态下不会出现渗漏，同时弹性材料的耐老化性能满足消防产品几十年的使用寿命要求，不需要定期更换密封件。

不同于普通下垂型喷头的圆形布水覆盖，侧墙喷头的布水范围是近似矩形的区域，这一特性让它在狭长空间内的布置效率更高，只需要在侧墙按照间距要求布设，就能覆盖整个防护区域，相比顶部布置的喷头可以减少支管用量，降低施工成本。在实际工程应用中，这类喷头尤其适合酒店客房、医院病房这类顶部有装饰造型、不方便布置下喷的场景，安装完成后喷头本体突出墙面的尺寸较小，不会过多影响室内装饰效果，同时又能满足消防防护的功能要求。设计时还考虑了日常维护的便利性，喷头的外露部件没有易积灰的死角，日常巡检时只需要观察外观是否完好、有无遮挡即可，不需要复杂的维护操作。
