高精度机械式游标卡尺结构设计展示

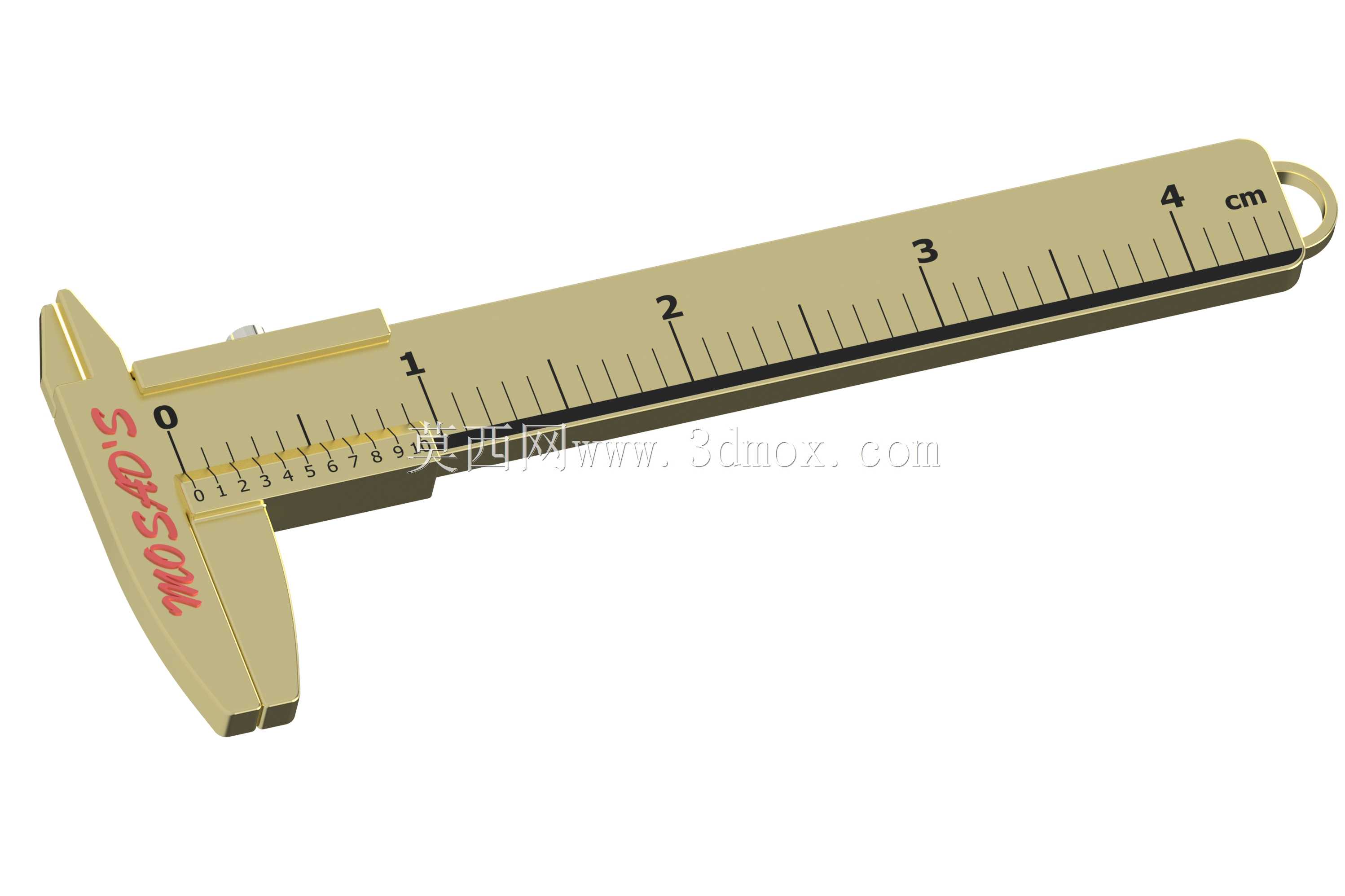

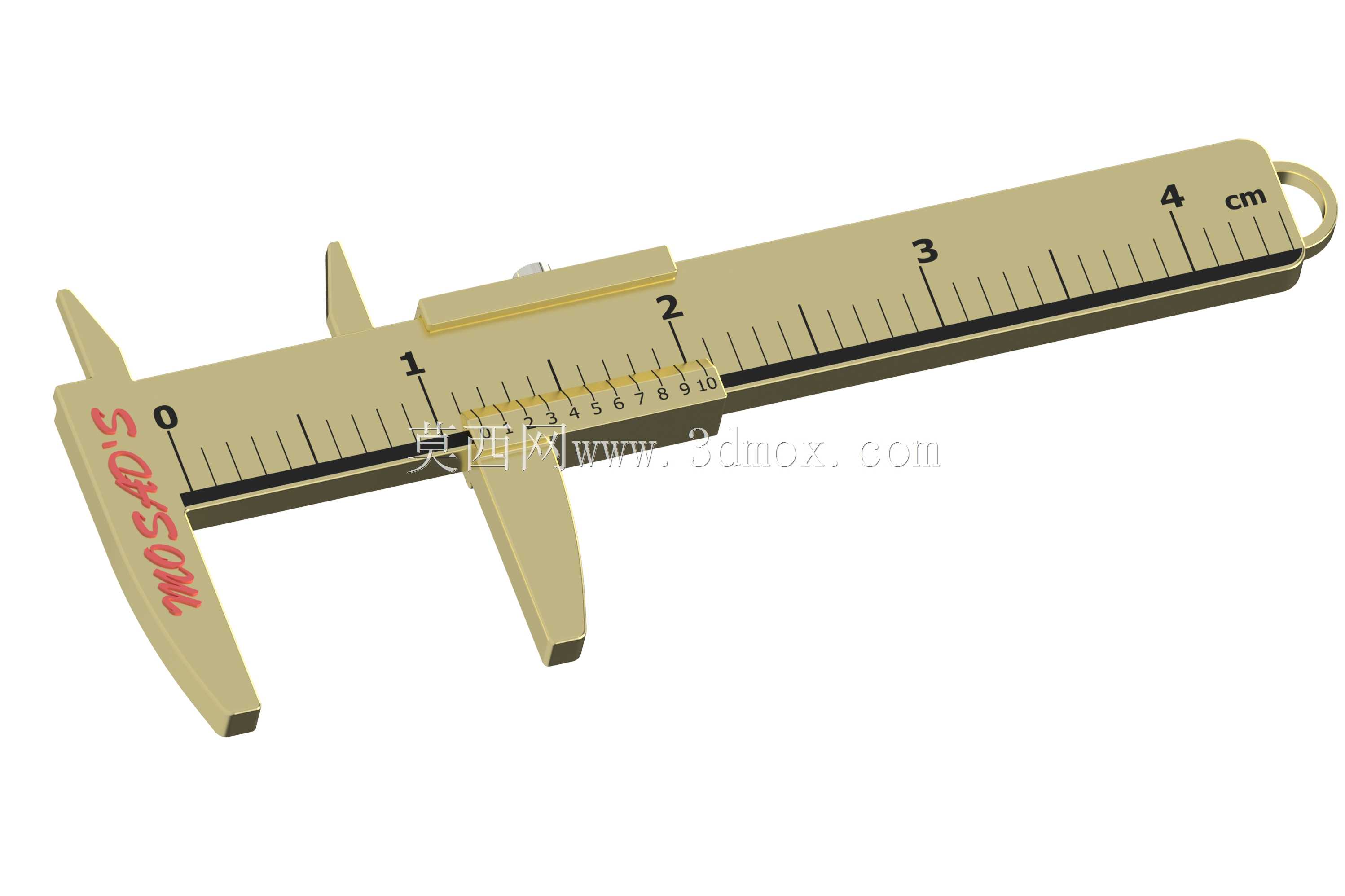

在机械加工现场、五金装配工位、教学实训车间乃至日常的五金维修作业中，游标卡尺都是出现频率极高的接触式测量器具，这款机械式游标卡尺的结构设计完全贴合一线测量的实际使用需求，没有冗余的电子元器件，纯机械结构的可靠性让它在油污、粉尘、温湿度波动较大的车间环境里也能稳定完成测量工作，不会因为电池亏电、电路受潮出现读数失效的问题。从结构设计逻辑来看，这款卡尺采用了一体式主尺身搭配滑动游标框的经典结构，主尺身采用平直的刚性尺身设计，尺身上直接蚀刻有厘米级的主刻度，最小主刻度间隔为1毫米，尺身末端设计有挂环结构，方便作业人员在工位旁悬挂收纳，避免随手放置导致尺身磕碰变形、刻度磨损。滑动游标框与主尺身的配合间隙经过合理设计，既保证滑动过程顺畅无卡滞，又不会出现框体晃动导致的测量偏差，游标框上集成了内外测量爪与深度测量杆，一套结构即可覆盖三类常见测量需求：外侧的两个下量爪用于测量工件的外径、长度、外形宽度等外尺寸，内侧的上量爪用于测量孔的内径、槽的内部宽度等内尺寸，尺身尾部随游标框同步滑动的深度杆则可以直接测量盲孔深度、台阶高度等尺寸，不需要额外更换测量头，大幅提升了现场测量的效率。量爪的测量端面做了淬硬处理，长期与金属工件接触摩擦也不容易出现磨损塌边，能长期保持测量面的平面度与平行度，避免因为量爪磨损带来系统测量误差。尺身与游标框之间设置了锁紧螺钉，当需要固定测量读数、或者要将卡尺卡在工件上进行尺寸比对时，拧紧锁紧螺钉即可固定游标框的位置，防止滑动导致读数偏移，方便作业人员在视线不佳的工位完成测量后拿到光线充足的位置读数，也适合在批量工件的快速抽检中做定尺寸比对。从尺寸边界来看，这款卡尺的主量程覆盖0到4厘米的测量范围，属于小量程的精密测量卡尺，整体结构紧凑，握持时尺身刚好贴合手掌，游标框的推拉位置做了防滑纹理设计，即使手上沾有少量切削液或者油污，也能稳定推动游标框完成测量动作，不会出现打滑的情况。游标读数采用机械式的刻度对齐读数方式，不需要依赖电子元件的数显输出，对于有经验的一线作业人员来说，读数速度并不逊于数显卡尺，同时也避免了数显卡尺容易出现的跳数、漂移问题。在实际的机加工工序里，这类小量程游标卡尺常被用于小型精密零件的工序间尺寸抽检，比如小轴类零件的外径测量、小型冲压件的外形尺寸核验、塑胶件的壁厚快速测量，在装配工位上，它也常被用来核对小零件的装配间隙、孔位的配合尺寸，不需要携带大型测量器具就能完成快速核验。在金工实训教学场景中，这类纯机械结构的游标卡尺也是入门教学的首选器具，能帮助初学者理解游标读数的差值测量原理，掌握接触式测量的基本操作规范，建立尺寸精度的基础概念。设计过程中，尺身的直线度是核心控制指标，主尺身的导向面经过精密研磨，保证游标框滑动全程的直线度，避免因为尺身弯曲导致不同测量位置的示值偏差；量爪的测量面与尺身导向面的垂直度、两个测量面之间的平行度都经过严格的形位公差控制，保证测量时量爪与工件被测面充分贴合，不会因为测量面倾斜出现测量值偏大的问题。深度测量杆的轴线与主尺身的平行度也做了专门控制，测量深度时不会因为测杆歪斜导致深度读数失准。游标刻度的蚀刻深度与清晰度也做了适配车间环境的设计，即使表面沾有少量油污，擦拭后刻度依然清晰可辨，不会因为长期摩擦出现刻度脱落的问题。整体结构没有易损的小零件，日常维护只需要定期清洁尺身滑动面、涂抹少量轻质润滑油防锈即可，不需要复杂的校准操作，长期使用的维护成本极低，非常适合生产现场的高频次使用场景。
