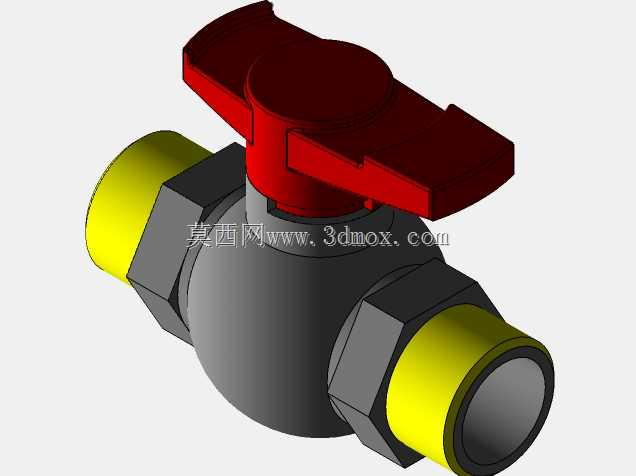

3/4英寸BSP外螺纹手动球阀管件结构

这款3/4英寸BSP外螺纹球阀，是民用给排水、小型工业流体输送、暖通空调管路、小型气动液压系统中极为常用的通断控制元件，核心作用是在管路系统中实现介质通路的快速开启与截断，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无额外阻力，不会造成明显的介质压降，非常适合对通断效率、流阻表现有要求的管路场景。从实际应用来看，这类小口径外螺纹球阀常被用在家庭入户水阀、热水器进出水控制、小型空压机气路分支、园林灌溉管路、小型化工实验流体管路中，两端外螺纹的设计无需额外焊接法兰，直接对接同规格内螺纹管路接头即可完成安装，施工门槛低，后期维护更换也十分便捷，无需复杂的专用工具就能完成拆装作业。产品的功能设计围绕可靠密封、快速操作展开，阀体采用直通式流道结构，球体与流道同轴设置，当手柄转动至与管路平行状态时，球体的通孔完全对齐流道，介质可以顺畅通过，当手柄转动90度与管路垂直时，球体的密封面完全贴合阀座，彻底截断介质通路，阀座采用弹性密封材质，能够在低压工况下依然保持优秀的密封性能，避免出现滴漏问题。手柄采用蝶形双翼结构，增大了操作时的力臂，操作人员无需借助扳手，徒手就能完成启闭操作，手柄表面做了防滑的结构处理，即便手上沾有水渍、油污也能稳定施力，不会出现打滑问题。设计过程中充分考虑了安装边界与操作空间，两端外螺纹的长度符合常规管螺纹安装标准，拧紧时不会因为螺纹过长顶到对接接头的内部结构，也不会因为螺纹过短导致连接强度不足、密封失效；阀体中部的六角结构预留了扳手卡位，安装时可以用普通活动扳手卡住阀体完成拧紧作业，避免安装过程中阀体跟转损坏内部密封件；手柄的转动范围内没有突出的结构干涉，安装后即便管路周围空间紧凑，也能顺利完成90度的转动操作，不会被周边的管路、墙面挡住操作行程。整体外形紧凑，阀体采用球形承压结构，相比同口径的直角式阀门体积更小，重量更轻，在狭小的管路布设空间里也能灵活布置，不会占用过多安装位置，同时球形阀体的承压能力更强，能够承受管路中常见的水锤冲击，不会因为瞬时压力波动出现阀体开裂的问题，长期使用的稳定性更有保障。
