0.5英寸倒置桶式蒸汽疏水阀结构设计

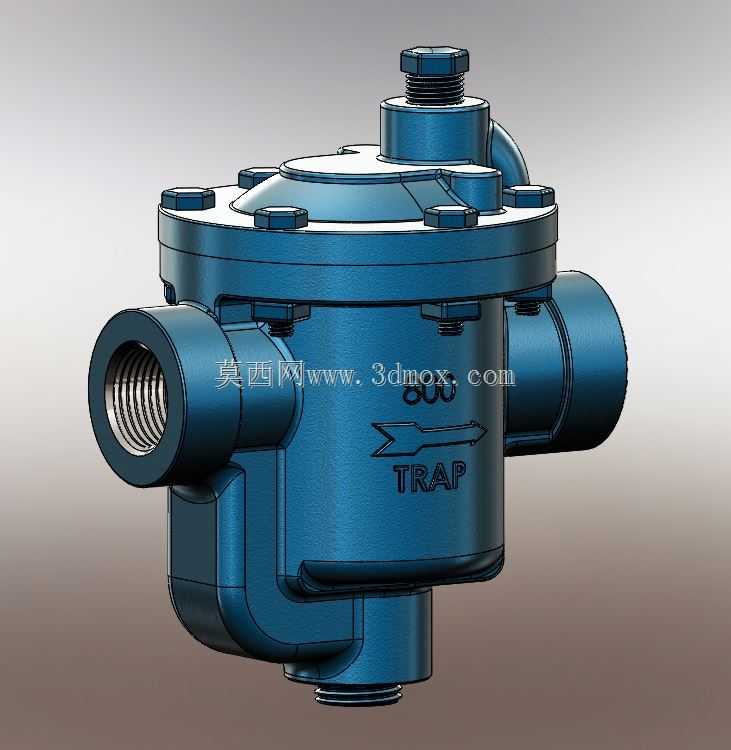

这款0.5英寸疏水阀主要面向中小管径的蒸汽供热、蒸汽伴热、小型工艺加热等应用场景，在蒸汽管网系统中承担着自动阻汽排水的核心作用，能够在输送蒸汽的过程中及时将管路及换热设备内产生的冷凝水、不凝性气体排出系统外，同时避免新鲜蒸汽泄漏造成的能源浪费与管路水击风险，是蒸汽输送系统中保障换热效率、延长管路设备寿命的关键配套阀件。从功能特性来看，该款疏水阀采用倒置桶式感应结构，依靠冷凝水与蒸汽的密度差驱动内部启闭件动作，当冷凝水进入阀腔时，桶体因浮力变化下落开启阀座排水口，冷凝水在阀前后压差作用下快速排出；当蒸汽进入阀腔后，桶体受蒸汽浮力抬升，带动阀芯压紧密封阀座，阻断蒸汽外泄，同时阀腔顶部设置的微量排气结构可逐步排出积存在阀内的空气等不凝性气体，避免气阻问题影响系统正常运行。在设计思路上，这款阀件采用对称式三通壳体结构，两侧水平接口为管路对接端，底部设置排污螺塞可定期清理阀内积存的锈渣、污垢，顶部的调节螺塞可根据实际工况压差微调启闭动作的灵敏度，壳体外部的流向标识可避免安装时接反管路，多螺栓紧固的上盖结构搭配密封垫片，可保证阀腔在额定工作压力下的密封性能，避免介质外漏。从安装边界来看，该阀公称通径为0.5英寸，两侧接口采用内螺纹连接形式，整体结构紧凑，安装时需保证阀体垂直放置，预留出顶部调节、底部排污的操作空间，水平管路安装时进出口需保持同轴度偏差在允许范围内，避免额外管路应力作用在阀体上造成密封失效，其接口尺寸适配常规0.5英寸低压蒸汽输送管路，可直接替换同规格的老旧疏水阀件，无需对原有管路进行大规模改造。在实际使用中，该款疏水阀可适配饱和蒸汽工况下的小型换热单元、蒸汽伴热带、分汽缸支管等位置，能够稳定维持系统内的蒸汽干度，减少因冷凝水积存导致的换热效率下降、管路水击振动等问题，相比同规格的热静力式疏水阀，其抗水击能力更强，对工况波动的适应性更好，适合冷凝水产生量较为稳定的中小负荷蒸汽支路使用。
