蓝色蠕动式流体输送泵结构设计

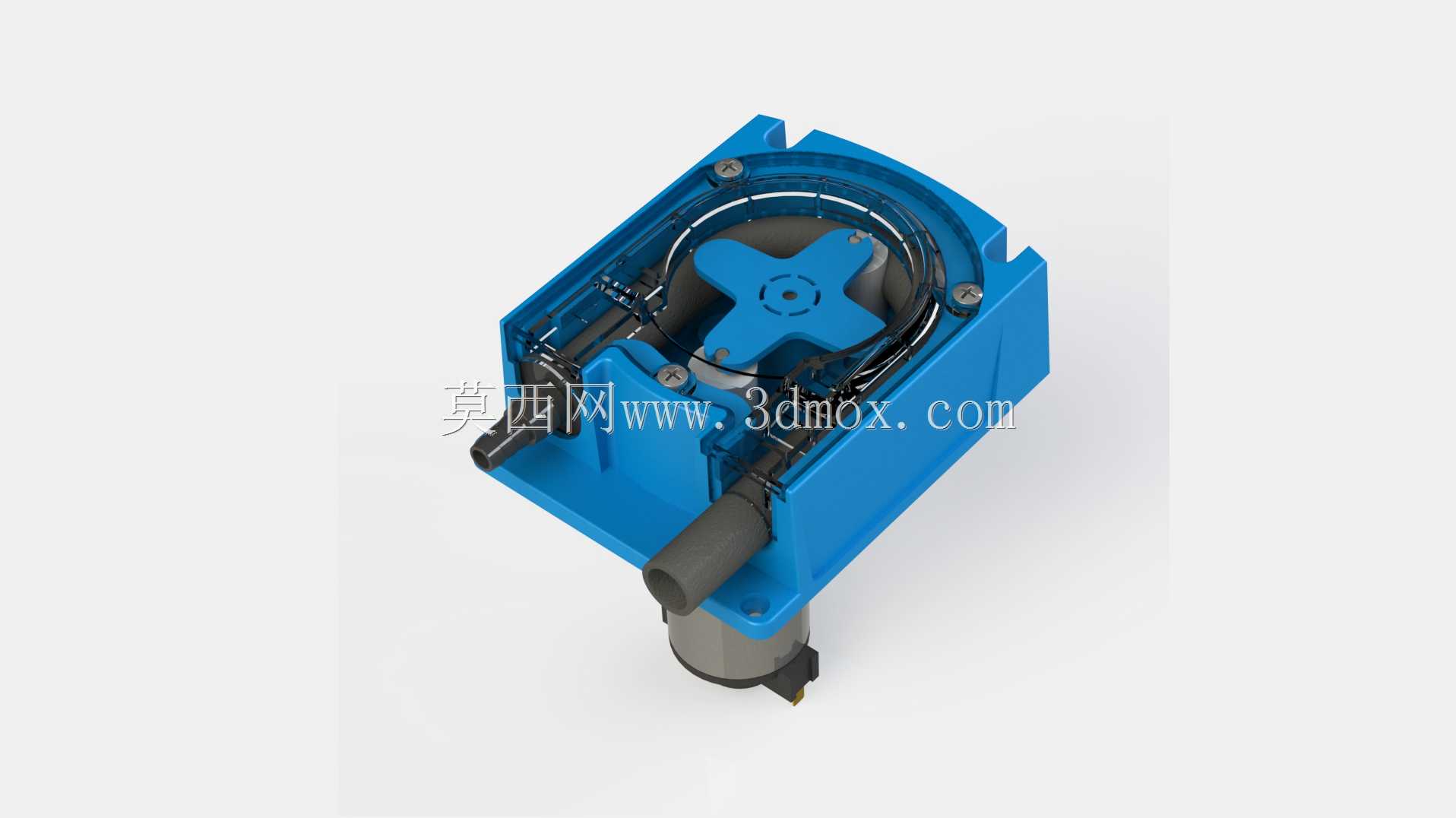

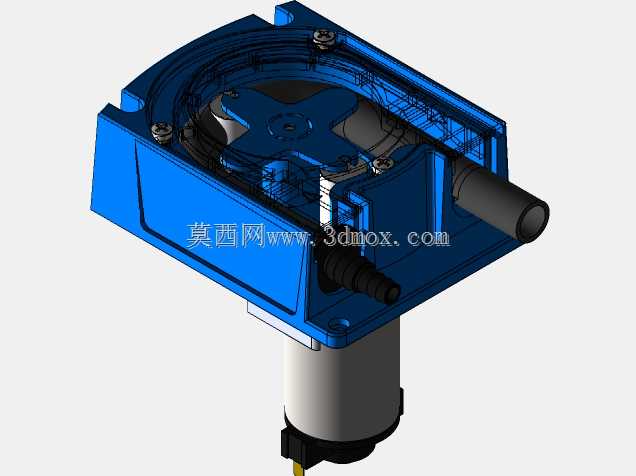

这款蠕动式流体输送装置，主要面向实验室微量试剂传输、小型医疗设备药液供给、食品加工行业小剂量流体配料等对流体洁净度、计量精度有较高要求的应用场景，依靠挤压弹性软管实现流体输送，全程流体仅与软管内壁接触，不会接触泵体内部金属或塑料构件，能彻底避免交叉污染风险，适配腐蚀性流体、高纯度试剂、带细微颗粒的流体输送需求，在小流量流体传输场景中有着不可替代的应用优势。从功能特性来看，该装置核心传动结构集成在蓝色工程塑料壳体内，底部搭载驱动动力单元，通过减速结构将动力传递至内部的星形转子，转子上的压块沿圆周方向依次挤压环形排布的弹性软管，随着转子转动，压块挤压位置不断前移，在软管入口端形成负压吸入流体，在出口端形成正压排出流体，可实现无阀式的稳定流体输送，流量精度可控制在较小误差范围内，同时具备一定的自吸能力，无需提前灌泵即可启动工作，还能通过调整转子转速灵活调节输送流量，适配不同工况下的流量需求。在设计思路上，整体采用模块化集成设计，外壳选用高强度蓝色工程塑料一体成型，既能够为内部传动、挤压结构提供稳定的防护，避免外界粉尘、水汽侵入内部影响运行稳定性，又能通过规整的外形结构降低整体装配难度，内部的转子采用对称星形结构，保证挤压过程中受力均匀，减少运行过程中的振动与噪音，环形软管的安装槽做了圆弧过渡处理，避免软管被尖锐棱角磨损，延长软管的使用寿命，同时壳体侧面预留了软管的进出接口，可快速对接不同规格的流体管路，无需额外定制转接配件。从外形尺寸与安装边界来看，整体结构紧凑方正，底部动力单元的外径与上部壳体宽度匹配，安装时可通过壳体底部的固定孔位直接固定在设备安装面板上，进出管路接口位于壳体侧下方，预留的管路弯折空间充足，不会出现管路过度弯折导致流体堵塞的问题，整体安装占用空间较小，可直接集成在小型自动化流体设备、桌面级实验装置内部，不需要额外预留过大的检修空间，日常维护仅需打开上盖更换磨损的弹性软管即可，维护操作简单快捷，不需要复杂的拆装工具，能够大幅降低设备后期的运维成本。
