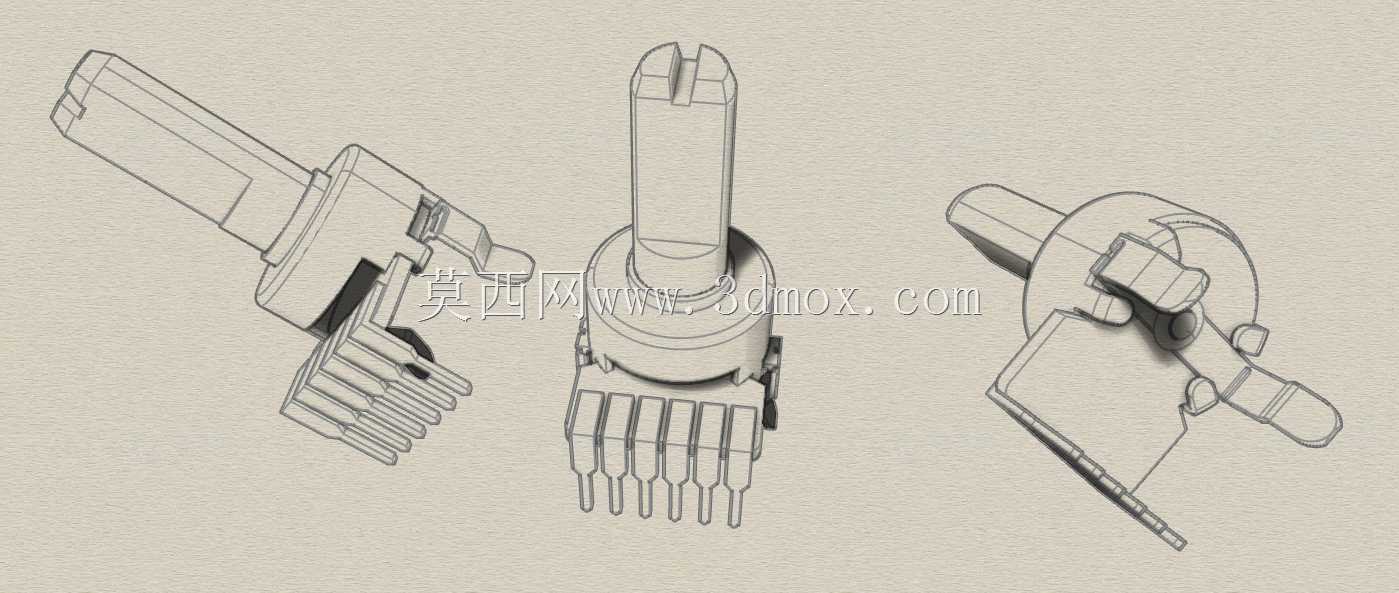

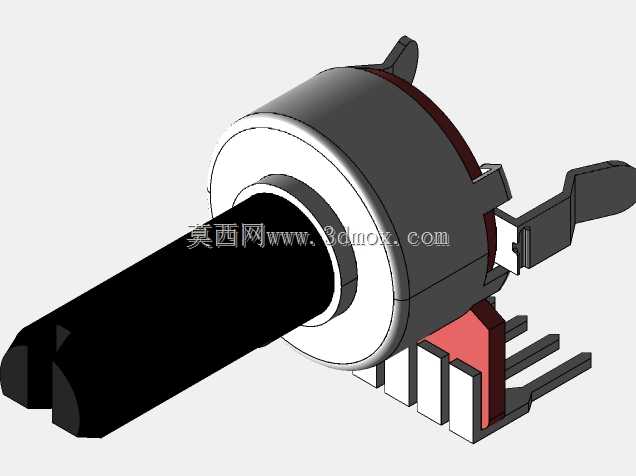

双通孔电位计电子元器件结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:177796
  • 双通孔电位计电子元器件结构设计
  • 双通孔电位计电子元器件结构设计
  • 双通孔电位计电子元器件结构设计

这款双通孔电位计是面向电子控制领域设计的可调电阻类元器件,广泛应用在消费电子音量调节、工业设备参数微调、车载电控系统信号调控、小家电功能档位切换等场景中,作为电路里的可变分压元件,它可以通过转轴的旋转改变接入电路的电阻值,从而实现对电压、电流信号的连续调节,是模拟信号调控链路里十分常见的基础元器件。

从功能特性来看,这款双电位计采用同轴双路独立输出的结构设计,单根转轴旋转时可以同步带动两组独立的电阻刷片运动,能够同时对两路独立电路进行参数调节,相比单路电位计可以大幅节省PCB板的安装空间,也能保证两路调控参数的同步性,避免单电位计分别调节带来的参数匹配误差。引脚采用直插式排布设计,插脚间距符合常规通孔焊接的工艺要求,能够适配波峰焊、手工焊等多种焊接工艺,插脚的长度预留了足够的焊接余量,既可以穿过标准厚度的PCB板完成焊接固定,也能在焊接后保留足够的强度,避免受外力拉扯出现引脚断裂、虚焊脱落的问题。

在设计思路上,这款电位计充分考虑了实际装配与使用的可靠性:转轴采用一字槽的结构设计,既可以搭配旋钮进行手动旋转调节,也能通过螺丝刀进行精准的参数微调,适配不同场景的调节需求;外壳采用限位结构设计,对转轴的旋转角度进行机械限位,避免旋转超程导致内部电阻体被刷片划损,延长产品的使用寿命;底部的定位凸台可以在装配时嵌入PCB板对应的定位孔中,在焊接前完成预固定,避免焊接过程中元件偏移导致的引脚错位。

从安装边界来看,这款电位计的主体外径适配常规面板开孔尺寸,转轴长度预留了足够的面板安装余量,可以适配不同厚度的设备面板安装需求,引脚的排布宽度控制在常规直插元件的安装间距范围内,不会占用过多的PCB布线空间,周边预留的安全间隙可以避免焊接时与周边元件产生连锡问题,整体外形尺寸兼顾了调节手感与安装紧凑性的需求,能够适配多数紧凑型电子设备的内部安装空间要求。
