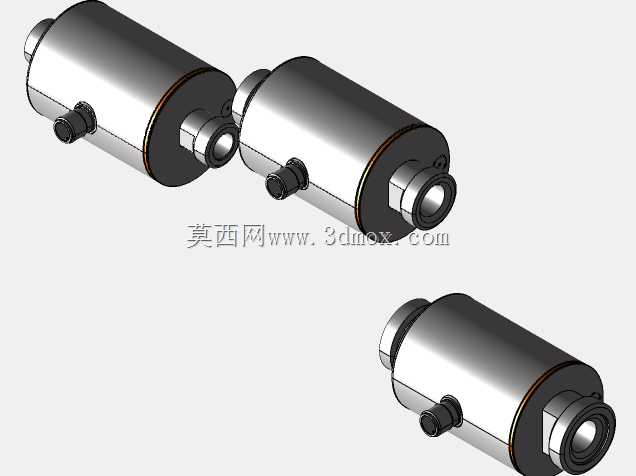

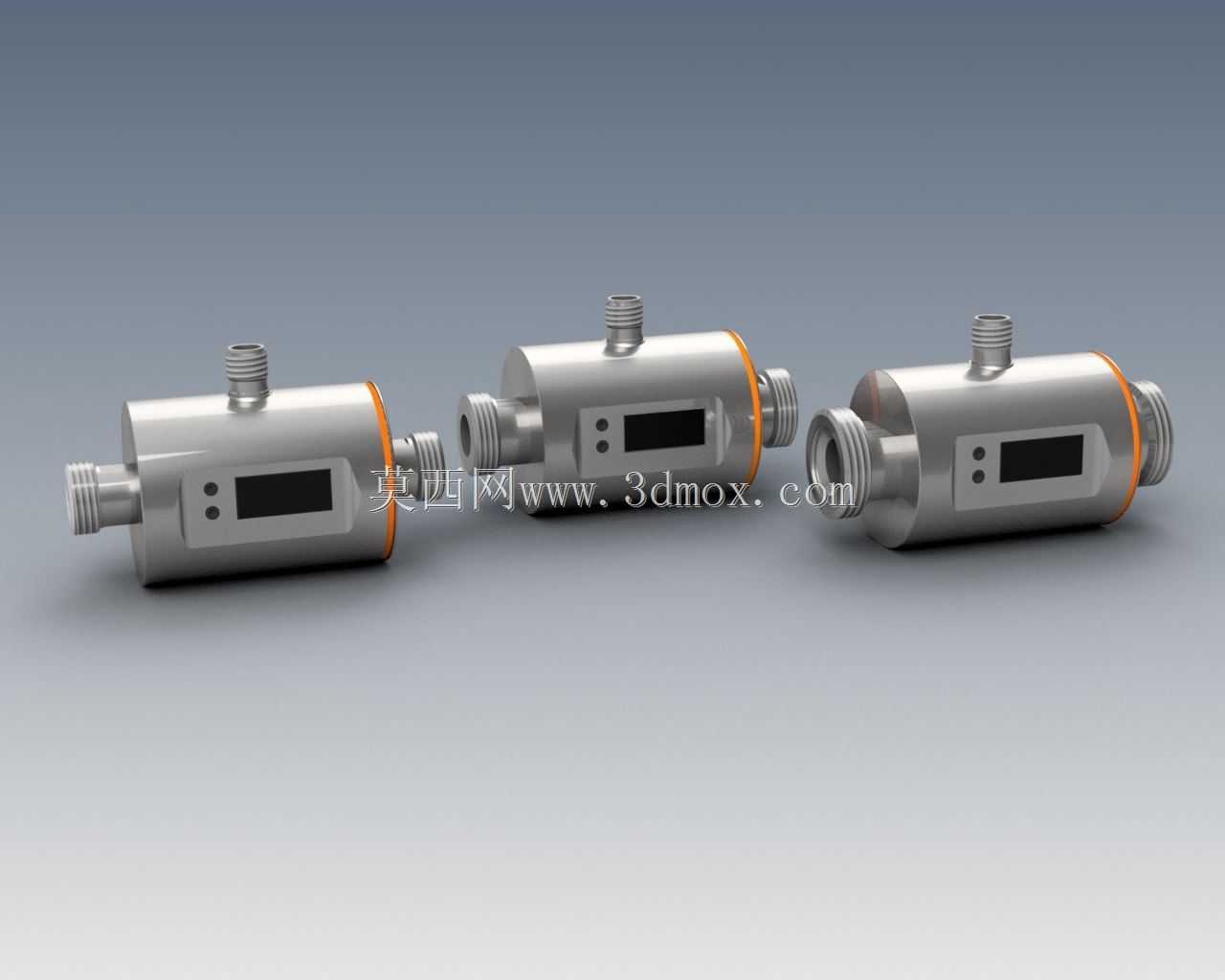

IFM系列电磁式工业流量计三维结构

这款IFM系列流量计主要面向工业流体管控场景设计，可适配净水处理、化工流体输送、液压动力系统、食品级流体管线等多种工况的流量监测需求，能够实时采集管道内流体的瞬时流量、累计流量数据，为生产过程的流体配比、能耗统计、泄漏预警提供精准的数据支撑，是工业自动化流体管控链路中不可或缺的感知终端部件。从实际用途来看，该款流量计采用全不锈钢主体结构，接触流体的腔体部分做了镜面抛光处理，既可以耐受常规水基流体的长期冲刷，也能适配弱腐蚀性化工介质、食品级流体的测量需求，不会对输送介质造成二次污染，顶部预留的标准电气接口可以直接对接工业PLC控制系统，将采集到的流量数据转化为标准电信号上传，无需额外加装信号转换模块，大幅降低现场布线与调试的工作量。在功能特性设计上，三款不同规格的产品分别对应不同通径的管道安装需求，主体采用直通式流道设计，内部无突出的阻流部件，流体经过时不会产生明显的压损，也不容易残留介质杂质，有效降低了长期使用后的堵塞风险；机身侧面集成的数显窗口可以直接就地显示实时流量数值，方便现场巡检人员快速读取数据，无需外接显示设备；两端的外螺纹连接结构可以直接匹配同规格的工业管道接头，安装时无需额外定制转接配件，顶部的电气接头采用防水密封设计，能够适应车间多尘、潮湿的复杂安装环境。从设计思路层面，整个产品的建模过程严格遵循工业仪表的设计规范，主体圆柱腔体的同轴度公差控制在合理范围内，保证流体流经时流场稳定，不会因为结构偏差导致测量数据出现漂移；数显窗口的安装位置做了下沉式防护设计，避免现场安装、搬运过程中磕碰损坏显示屏；两端的连接螺纹长度经过精准核算，既保证安装后的连接强度，也不会因为螺纹过长伸入流道干扰流体状态。在外形尺寸与安装边界上，三款产品的主体直径、整体长度根据通径大小做了梯度设计，最小规格适配小口径支管的流量监测，最大规格可满足主管道的大流量测量需求；安装时仅需要在管道上预留对应长度的直线安装段，保证流量计前后有足够的稳流空间即可，不需要额外预留过大的操作空间，机身侧面的数显窗口朝向可以根据现场安装位置调整，方便不同安装角度下的读数操作，整体结构紧凑，既可以安装在新建的流体管线上，也可以直接替换老旧管线上的同规格流量计，适配性极强。
