可缩放通用内外螺纹六角穿板接头

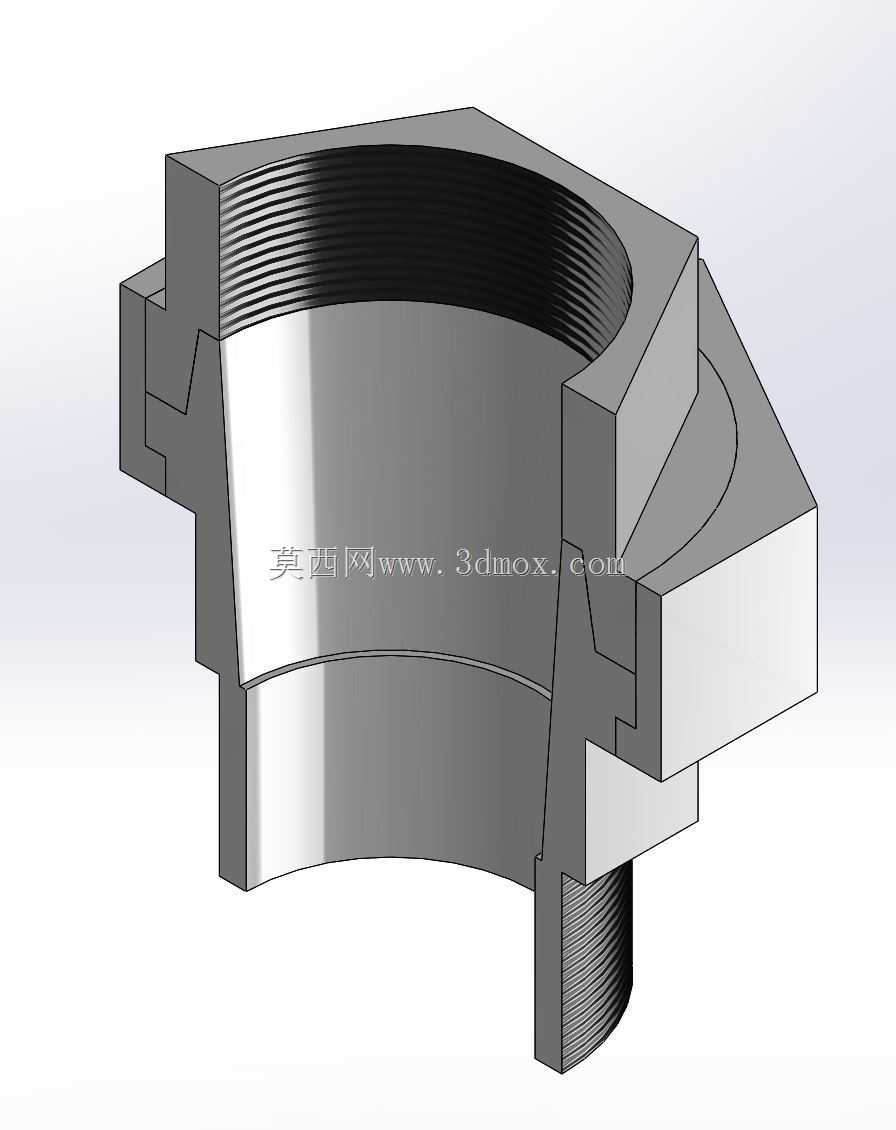

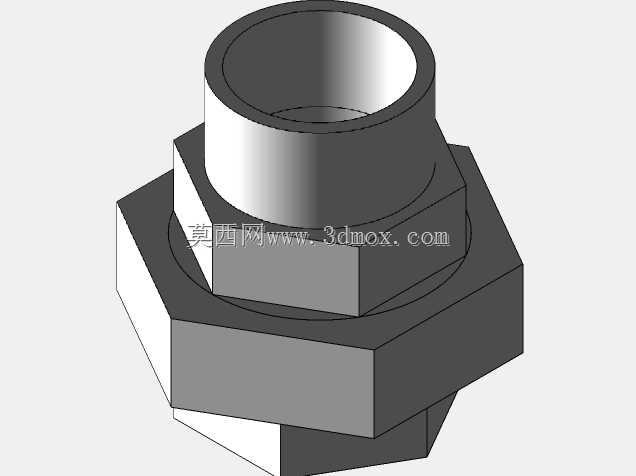

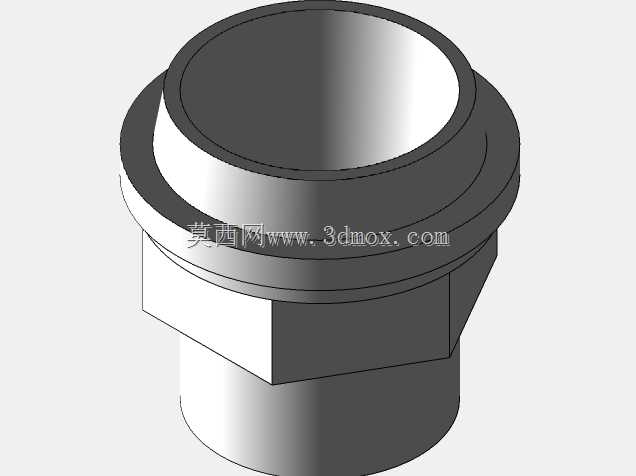

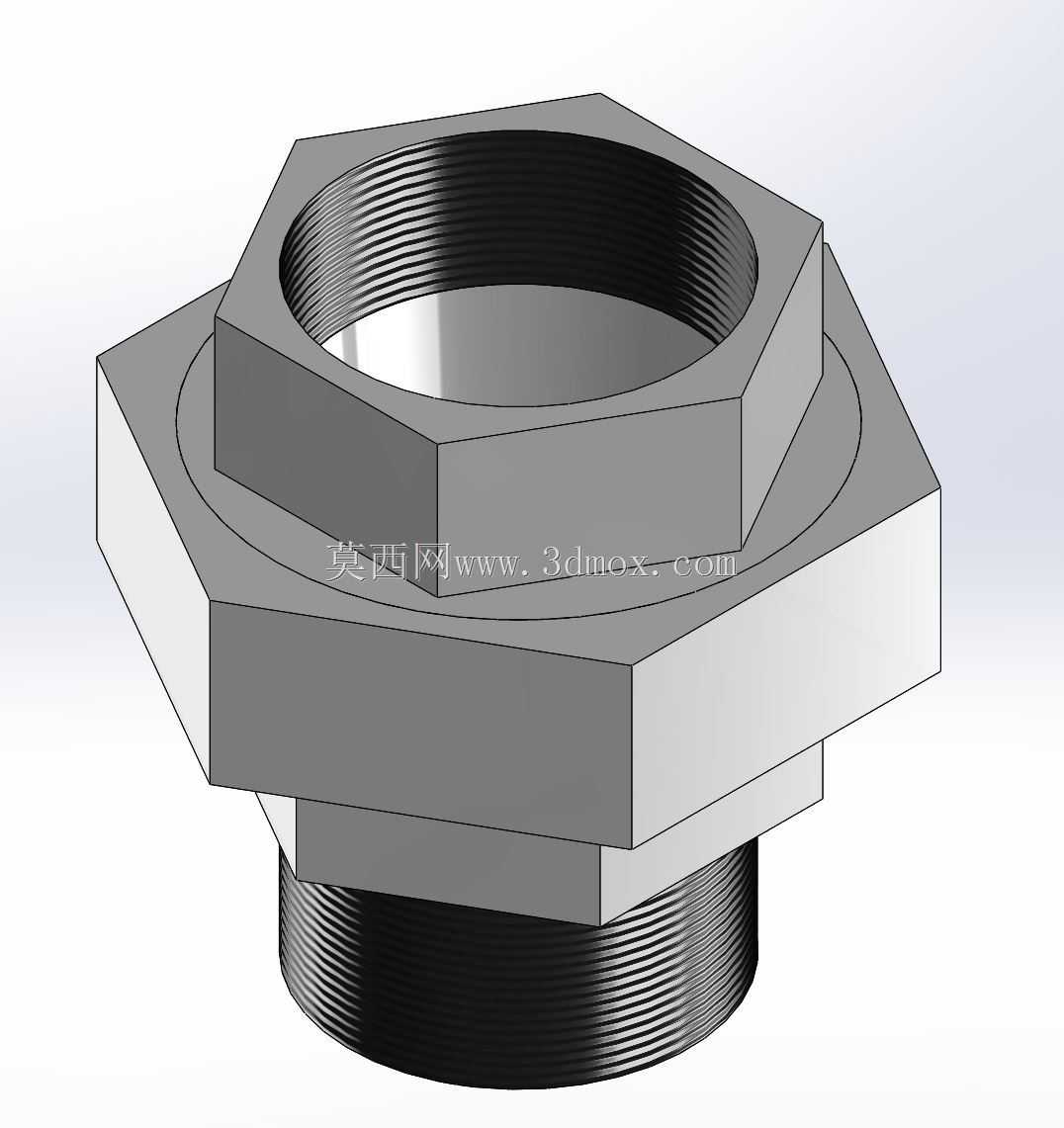

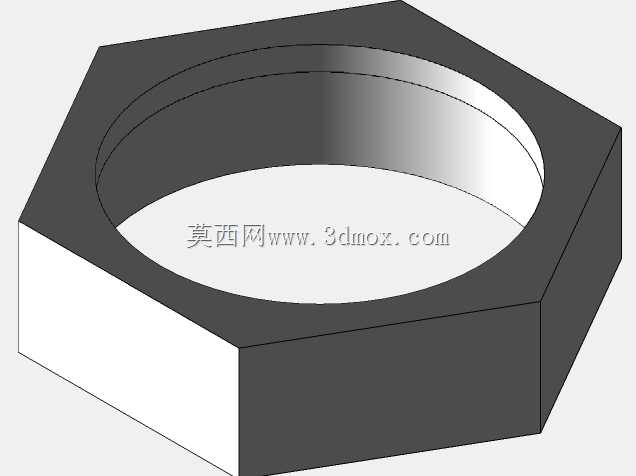

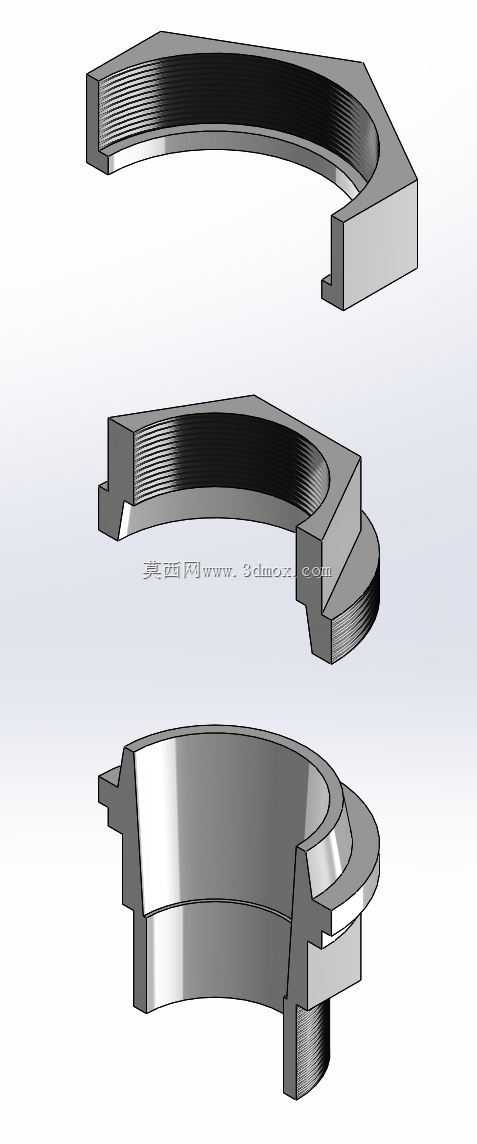

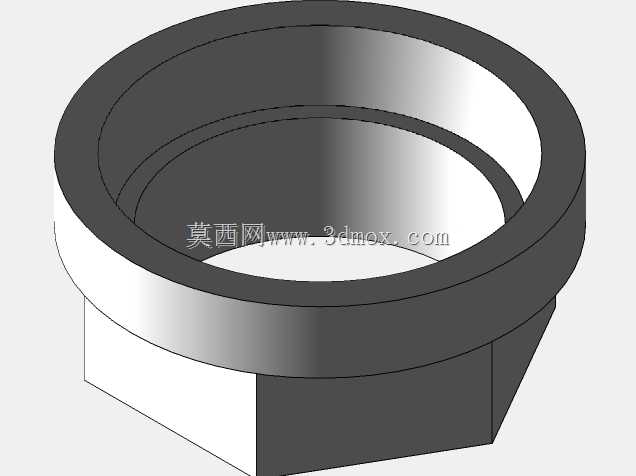

这款穿板式六角接头是管路连接系统中常用的过渡连接件，主要应用在液压管路、气动回路、低压流体输送管线、设备箱体穿板固定连接场景中，能够实现不同侧管路的贯通连接，同时依靠自身的双六角结构完成在设备面板、箱体壁板上的锁紧固定，无需额外加装固定支架即可完成接头的位置锁定，大幅降低管路布设时的安装复杂度。在实际工业场景中，这类接头常被用在气动控制柜的箱体穿线过流连接、小型液压站的油路面板接驳、净水设备的滤芯舱板管路对接、工业设备的冷却循环水穿板连接等位置，既可以作为同管径管路的直通对接载体，也可以通过搭配不同规格的转接头实现异径管路的过渡连通。从功能特性来看，这款接头采用双六角凸台结构，上下两个六角台分别位于安装板的两侧，安装时只需将接头带外螺纹的一端穿过预制好的安装板开孔，在另一侧旋紧配套的锁紧螺母即可完成固定，两个六角台的贴合面能够紧密压合在安装板的两侧壁面，配合密封垫片即可实现穿板位置的静密封，避免管路内的流体从安装板开孔位置渗漏。接头的两端分别设置内螺纹与外螺纹结构，内螺纹端可直接对接带外螺纹的管路接头，外螺纹端既可以直接旋入带内螺纹的管路部件，也可以穿过安装板后配合螺母完成锁紧，螺纹采用标准通用管螺纹规格，能够和市面上绝大多数标准管路配件实现互换适配。在设计思路上，这款接头采用了参数化比例缩放的设计逻辑，以3英寸规格的接头尺寸作为基准母版，各个结构段的尺寸都按照统一比例参数进行关联设置，当需要适配不同管径的连接需求时，只需调整整体缩放比例即可快速生成对应规格的接头模型，无需重新绘制各个结构的尺寸参数。设计过程中重点考虑了安装操作的便利性，六角结构的对边尺寸按照标准扳手作业空间预留了足够的操作余量，安装时可以用普通开口扳手或活动扳手完成锁紧操作，无需定制专用工装。接头的外形尺寸严格遵循通用管路接头的安装边界要求，六角台的外径尺寸控制在对应管径接头的标准范围内，相邻接头在面板上布设时的最小间距符合常规管路安装的操作空间要求，不会出现扳手操作空间不足的问题；接头穿过安装板的柱段长度预留了足够的适配余量，能够适配常规厚度范围内的设备面板与壁板，无需额外定制加长柱段即可满足多数场景的安装需求；两端螺纹的有效旋合长度符合管螺纹连接的标准要求，能够保证管路连接后的结构强度与密封性能，避免出现螺纹旋合长度不足导致的接头脱落或渗漏问题。
