BK10滚珠丝杠支撑固定座结构设计

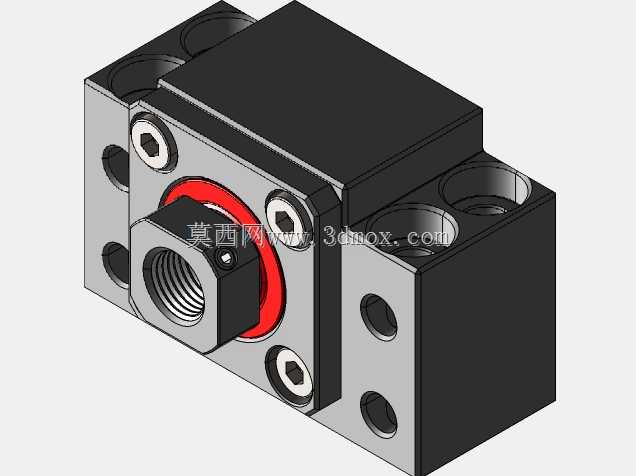

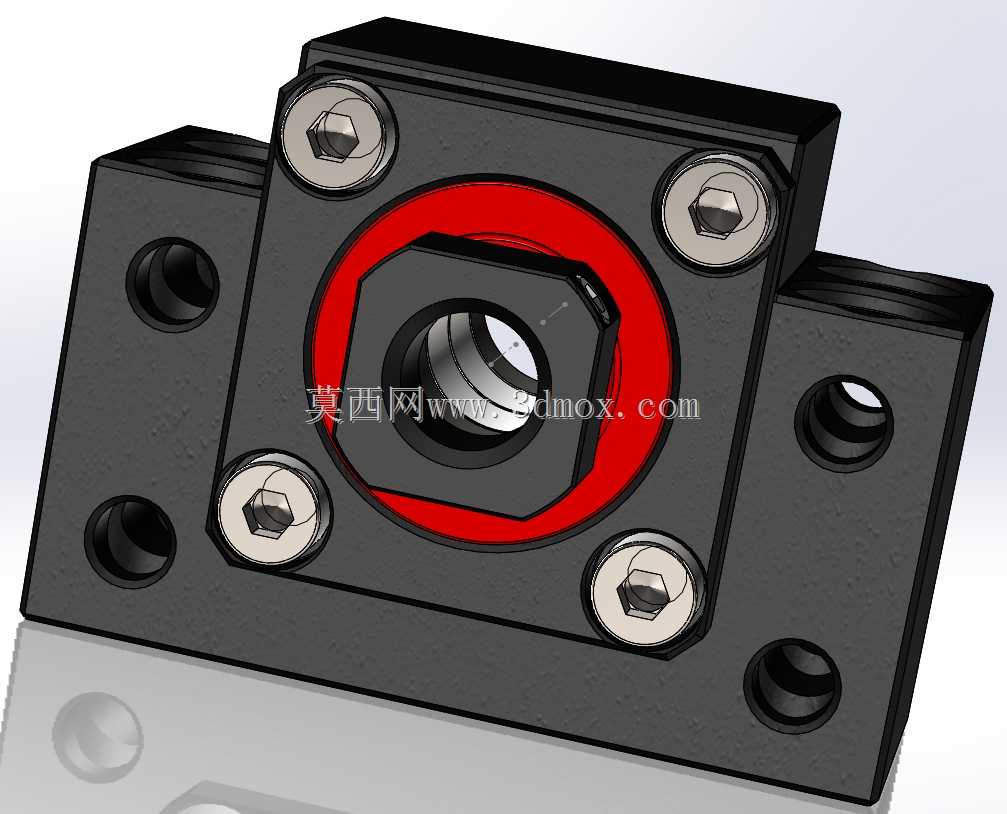

这款BK10支撑单元是直线传动系统里的核心配套部件，主要应用在各类需要精密直线进给的设备场景中，比如小型数控车床的进给轴、桌面级自动化点胶设备的传动模组、3D打印设备的运动轴、电子元器件检测分选设备的位移平台，还有小型包装机械的送料驱动端，只要是搭配滚珠丝杠做直线往复传动的场合，这类支撑座都承担着固定丝杠端部、承受传动过程中轴向与径向载荷的关键作用，能有效避免丝杠运转时出现挠曲变形，保障传动精度的稳定性。从实际功能来看，这款支撑座属于丝杠固定侧支撑单元，内部集成了适配角接触轴承的安装腔体，能够同时承受丝杠传动时产生的轴向推力和径向负载，相比简易的光轴支撑结构，它的预紧调节结构可以消除轴承运转间隙，在高速往复进给的工况下也能保持极低的传动回程误差，大幅提升整套直线模组的重复定位精度。在设计思路上，这款支撑座采用了分体式压盖锁紧结构，主体座体采用方正的块状构型，四个角预留了内六角螺栓安装孔，通过对角锁紧的压盖将内置轴承牢牢固定在腔体内，中心位置设计了带锁紧卡槽的轴端锁紧结构，能够与丝杠端部的轴肩配合实现轴向定位，防止丝杠正反转切换时出现轴向窜动；座体两侧设计了对称的安装沉孔，能够直接通过螺栓固定在设备安装基板上，不需要额外加工复杂的定位槽，降低了设备装配的加工难度。从安装边界来看，这款BK10单元适配公称直径10mm规格的滚珠丝杠，座体整体安装孔位间距符合行业通用的BK系列支撑座安装尺寸标准，安装面的平面度设计公差控制在0.02mm以内，能够保证轴承安装后的同轴度要求，避免丝杠运转时出现别劲、卡顿的问题；座体侧面预留的锁紧调节空间，能够在装配完成后微调轴承预紧力，适配不同转速、不同负载的传动需求，不管是轻载高速的检测设备位移平台，还是中载低速的工装进给机构，都能通过预紧力调整获得合适的支撑刚性。外观上在座体与轴承接触的位置做了红色密封挡圈设计，既可以阻挡加工车间的切削粉尘、润滑油脂杂质进入轴承腔体，延长内部轴承的使用寿命，也能在外观上快速区分支撑座的轴承安装位，方便装配时快速识别安装方向，减少装配出错的概率。
