梭鱼式数控木工刨铣加工设备结构设计

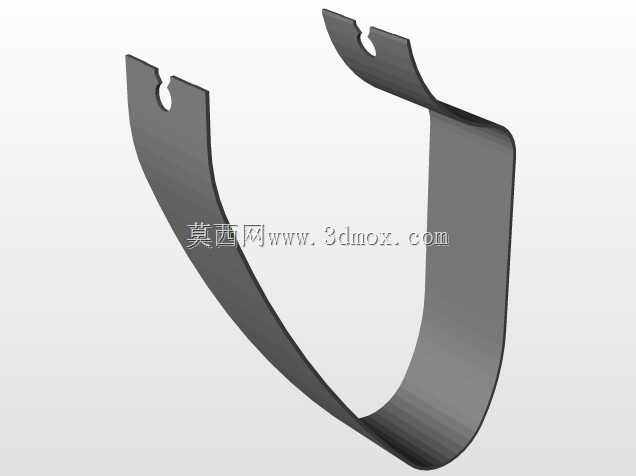

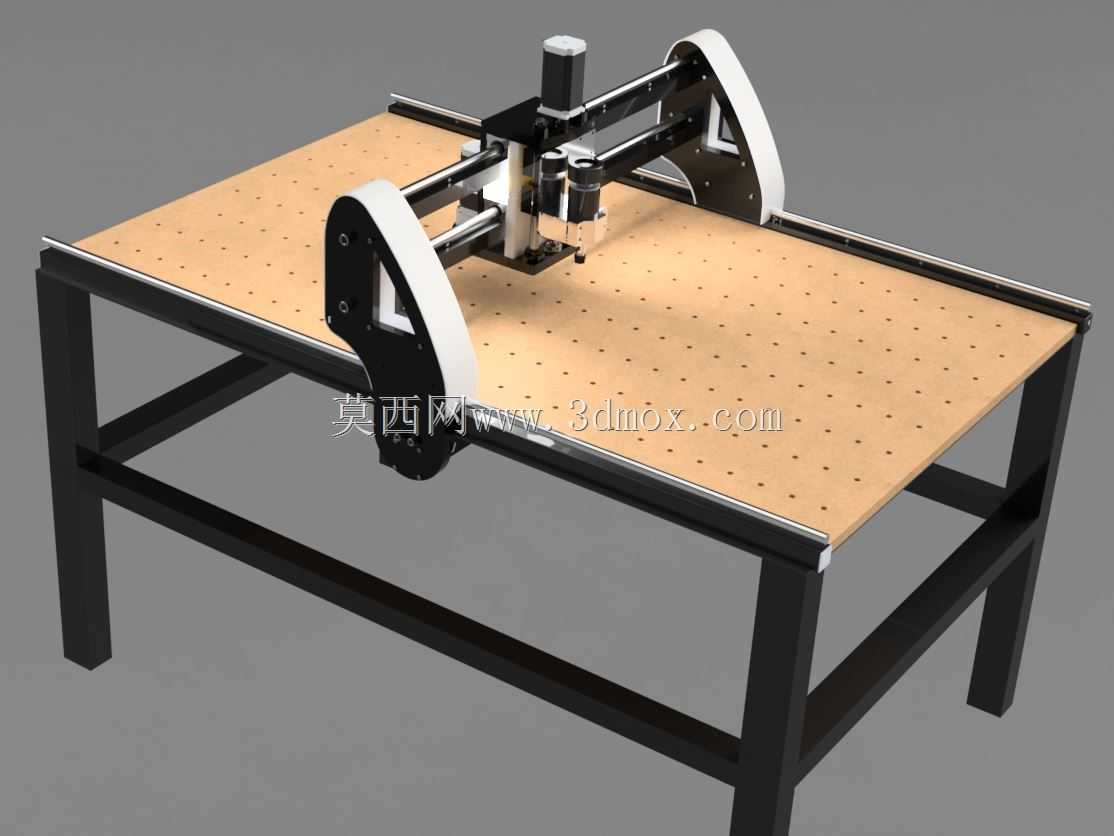

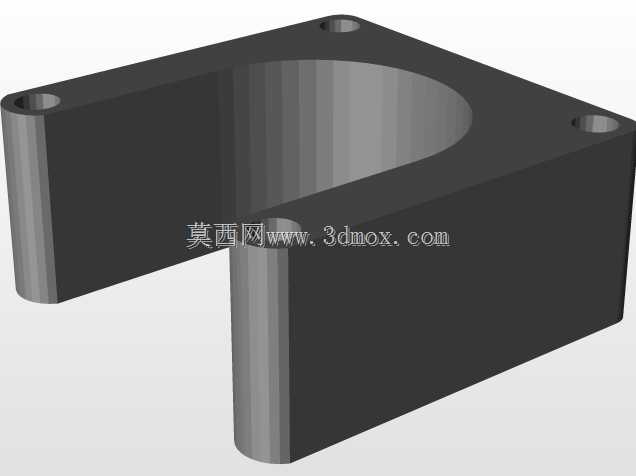

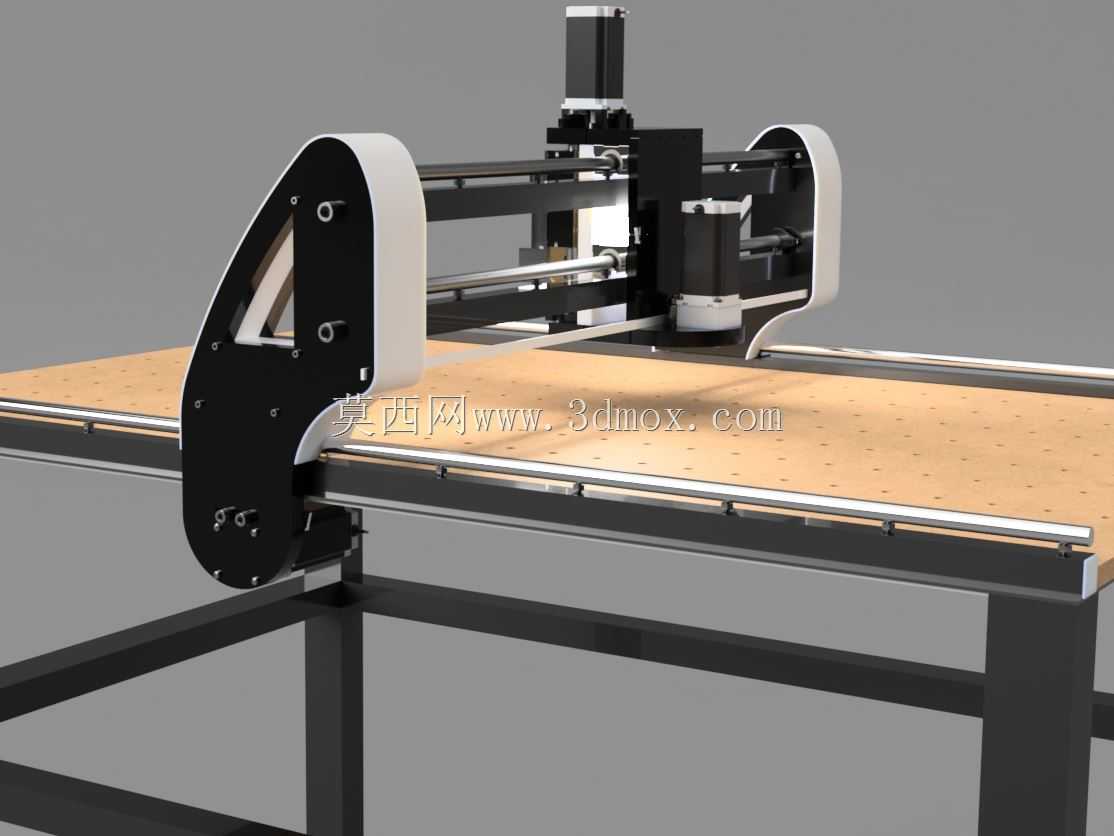

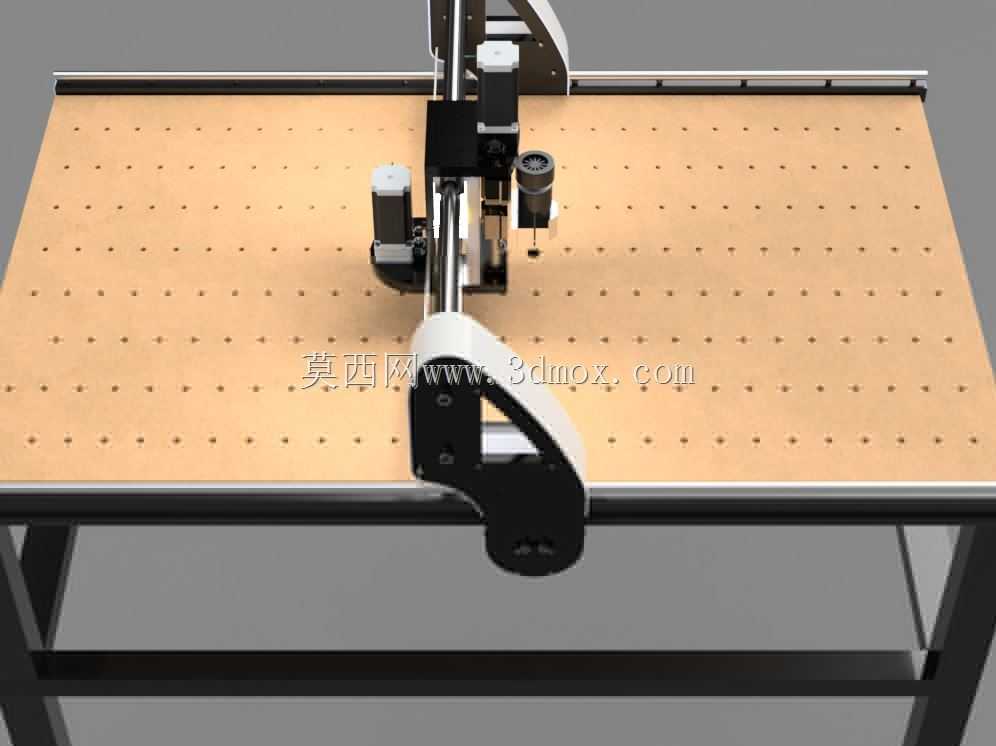

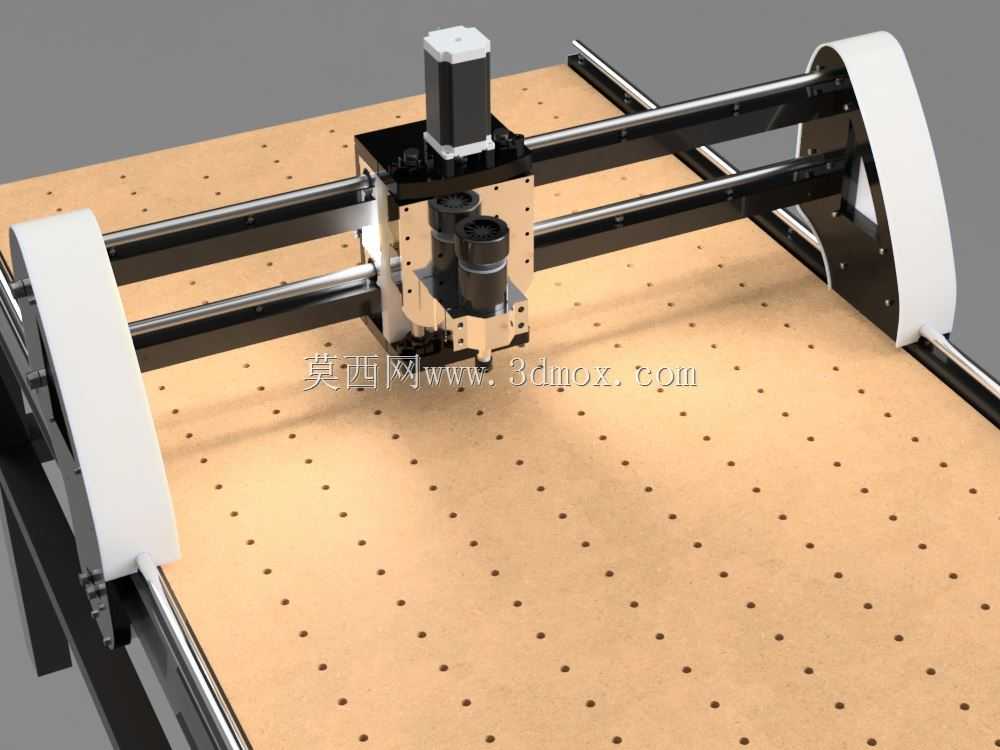

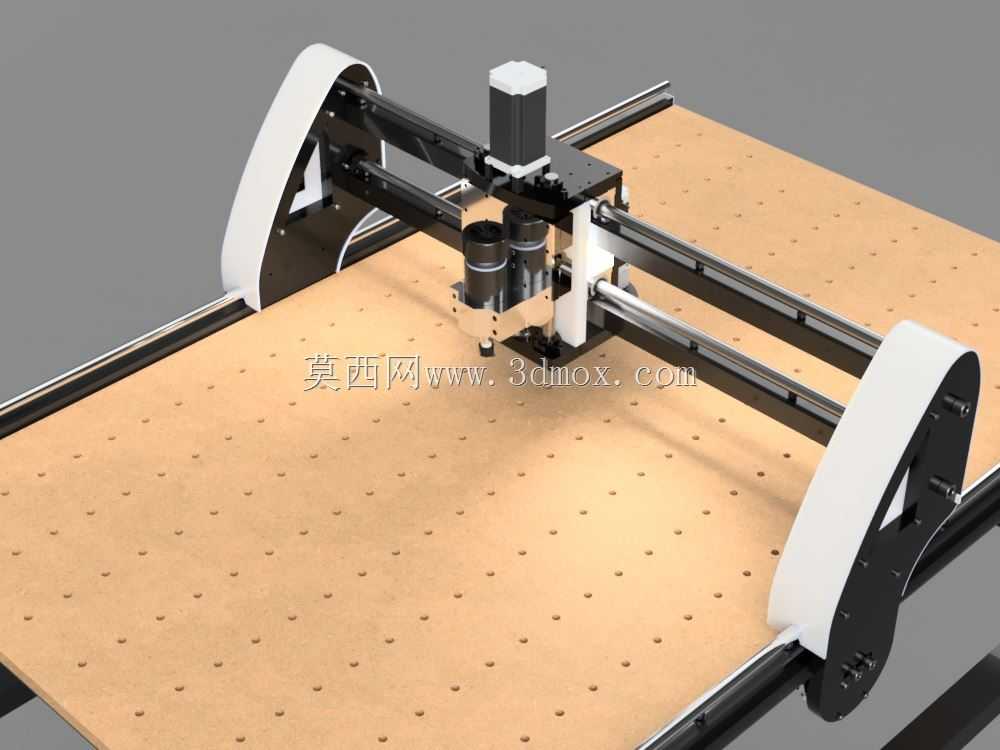

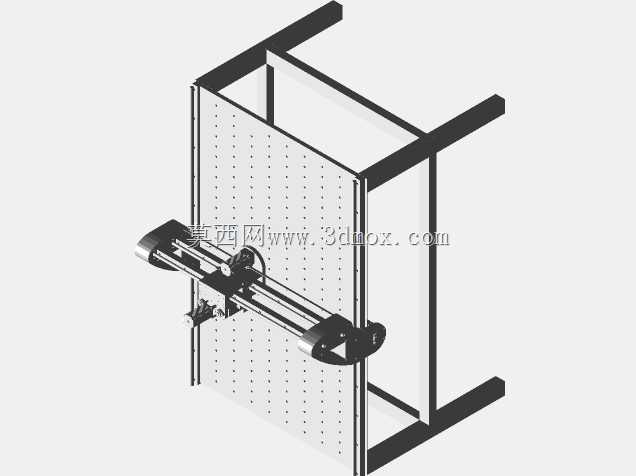

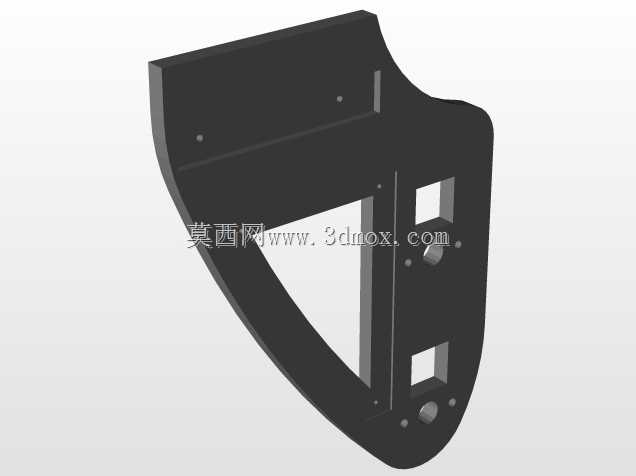

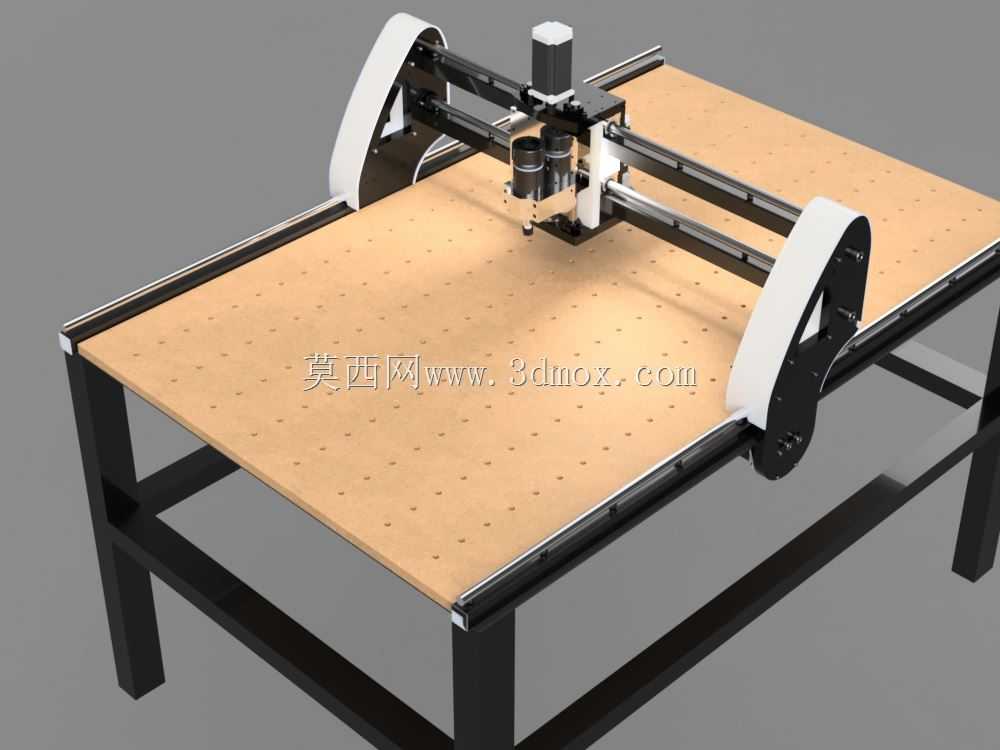

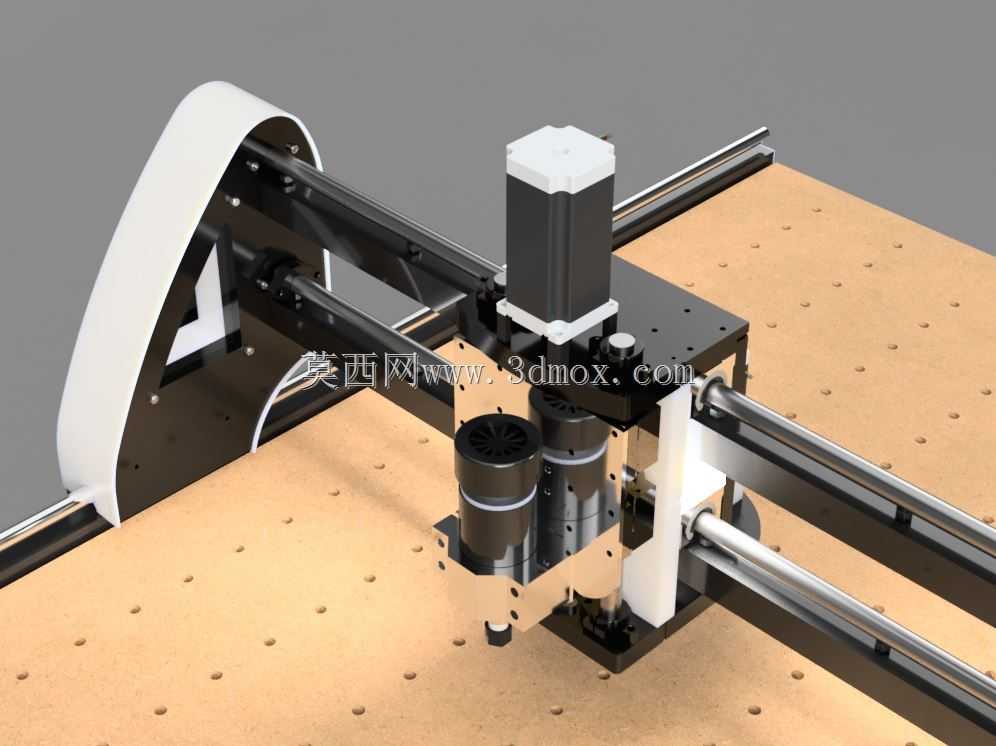

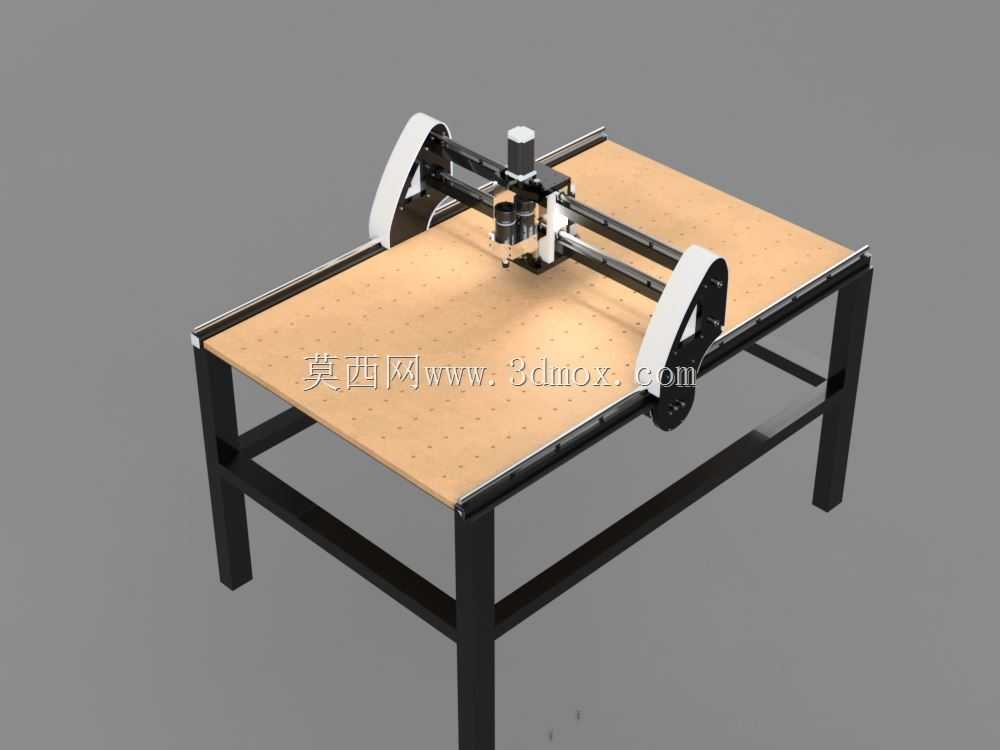

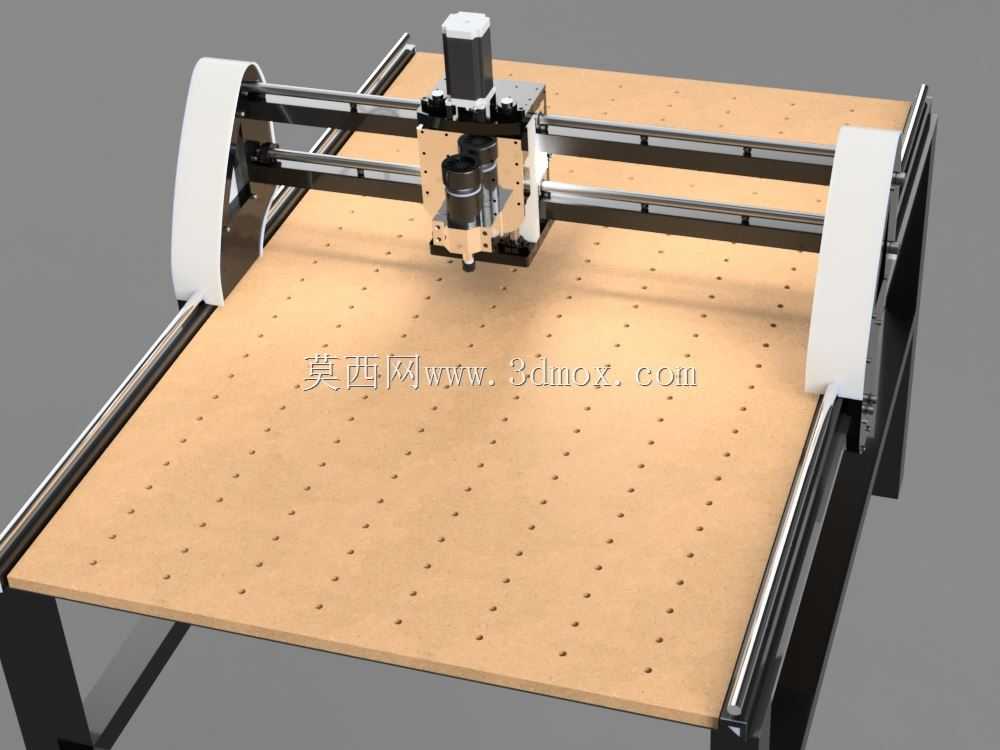

这款梭鱼形态的数控刨木设备，主要面向小型木工工坊、定制家具作坊、文创木作工作室的平面刨削、浅槽铣削、板材定厚加工场景，可适配实木板、密度板、多层胶合板等常见木质板材的精加工工序，替代传统手工压刨、平刨完成高精度的自动化加工作业，大幅降低木工作业的劳动强度，同时提升板材加工的尺寸一致性与表面平整度。设备采用龙门式双驱移动架构，两侧弧形护罩的设计灵感来源于梭鱼的流线型躯体，既可以防护内部同步传动带与直线导轨，避免木屑粉尘进入运动副造成磨损，也能压缩设备两侧的冗余空间，让整体结构更紧凑，适配小型工坊有限的车间摆放空间。设备核心加工区域为带密集真空吸附孔的工作台面，加工时可通过负压将待加工板材牢牢固定在台面上，无需额外加装夹具，既避免夹具对加工行程的遮挡，也能减少板材装夹的辅助时间，工作台的吸附孔采用均匀阵列排布，可适配不同尺寸的板材固定需求，小尺寸木件、大尺寸整板都能获得稳定的吸附固定效果。加工机头集成了双主轴刨削组件，可根据加工需求切换粗刨、精刨工序，粗刨工序可快速去除板材表面余量，精刨工序可获得Ra1.6以内的光滑表面，减少后续打磨工序的工作量；机头的Z向进给采用精密丝杠传动，可实现0.01mm级的吃刀量调节，精准控制板材加工后的厚度公差，满足定制家具对板材尺寸的高精度要求。X向传动采用两侧同步带配合直线导轨的传动方案，兼顾长行程移动的速度与运行平稳性，Y向移动组件搭载在龙门横梁上，可实现全幅面的无死角加工覆盖。设备的安装边界充分考虑小型工坊的使用场景，整体宽度控制在1.8米以内，长度控制在2.5米以内，无需特殊的地基加固，普通硬化车间地面即可摆放安装，设备两侧预留的维护空间仅需0.5米，大幅降低设备的场地占用要求。设备的走线全部集成在拖链内部，沿横梁与侧架的隐藏式线槽布置，既避免木屑刮擦线缆造成损坏，也让设备外观更整洁利落，两侧的弧形护罩采用快拆式设计，日常维护时无需借助专用工具即可快速拆卸，完成导轨润滑、传动带张紧度调整等常规保养作业。
