五轴机床用自定心底座安装式精密虎钳结构

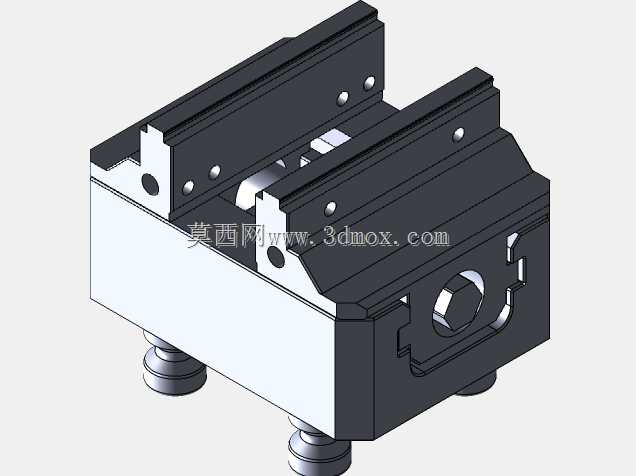

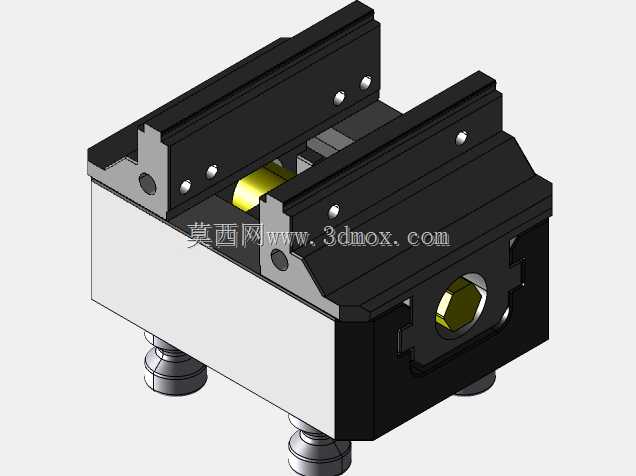

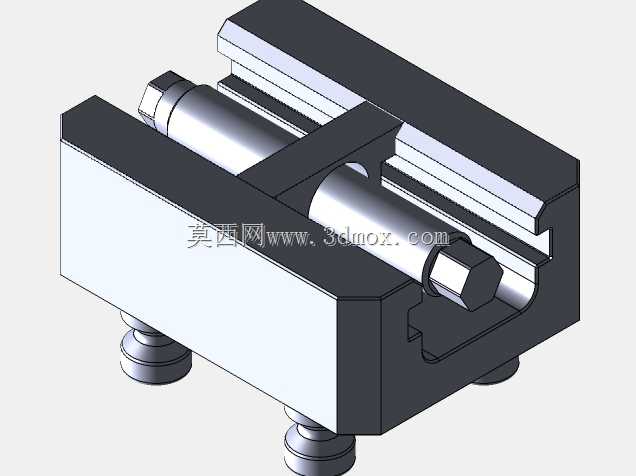

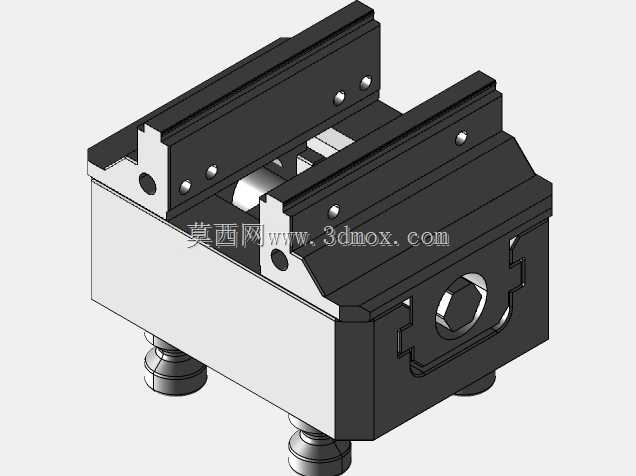

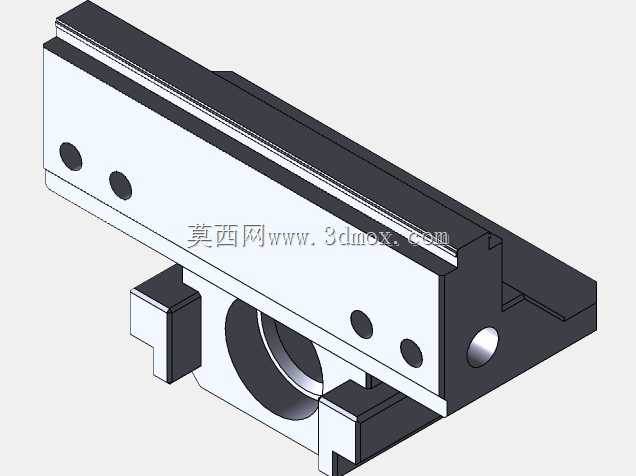

这款虎钳是专为五轴加工中心设计的工件装夹工装，主要应用于多轴联动铣削、复杂曲面加工、精密零件批量加工等场景，能够在五轴机床摆头、转台联动作业时保持稳定的工件夹持力，避免加工过程中工件位移、振颤导致的精度超差问题，适配立式五轴加工中心、摇篮式五轴机床等主流多轴加工设备的工作台安装需求。从实际用途来看，它主要承担金属切削加工过程中的工件定位与夹紧功能，相比普通平口钳，它的底座安装结构能够直接适配机床工作台的标准定位接口，无需额外制作过渡连接板，大幅缩短工装准备周期，同时较低的钳体高度能够减少刀具悬伸长度，提升五轴加工时的刀具刚性，降低加工振纹出现的概率。在功能特性上，这款虎钳采用双侧钳口同步对中的夹紧结构，转动侧方的驱动部件即可带动两侧钳口同步向中心移动，自动完成工件的中心定位，无需反复打表找正工件中心位置，尤其适合圆形、方形等对称结构零件的快速装夹；钳口采用可更换式设计，能够根据工件外形更换平钳口、软钳口或者异形钳口，适配不同材质、不同轮廓工件的装夹需求；底部设置的定位安装柱能够与机床工作台上的定位孔精准配合，保证重复装夹时的定位精度控制在0.02mm以内，满足精密零件加工的重复定位要求。设计思路上，这款虎钳充分考虑五轴加工的空间避让需求，将驱动结构内置在钳体内部，避免突出结构在五轴摆角加工时与刀具、主轴发生碰撞；钳体主体采用高刚性铸铁材质，经过时效处理消除内应力，长期使用不会出现形变导致的精度损失；夹紧力传导结构采用增力设计，仅需施加较小的输入扭矩即可获得足够的夹紧力，既能够保证硬质合金刀具大进给切削时的工件稳定性，又不会因为夹紧力过大导致薄壁工件出现装夹变形。在外形尺寸与安装边界上，这款虎钳的整体宽度控制在窄幅范围内，能够在五轴机床的转台工作台上同时安装多台同规格虎钳，实现多工件同步加工，提升加工效率；底部安装柱的间距符合通用机床工作台的T型槽、定位孔间距标准，无需对机床工作台进行改造即可直接安装；钳口最大张开行程覆盖常规中小型精密零件的装夹尺寸范围，钳口高度经过优化，既能够保证足够的夹持接触面积，又不会遮挡工件侧面的加工区域，满足五轴加工时对工件五个面完整加工的空间需求，避免二次装夹带来的精度误差。
