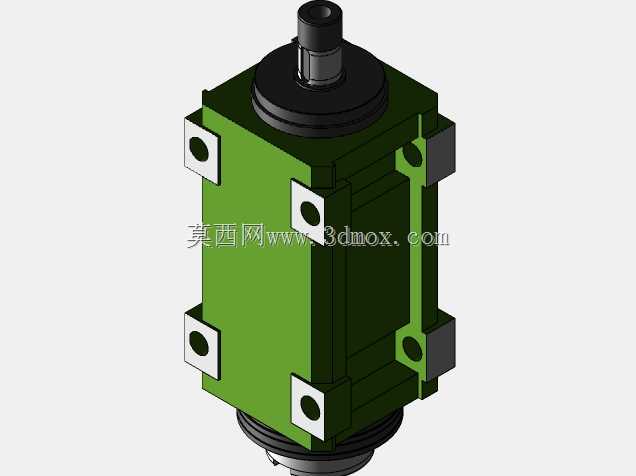

BT40规格机床主轴头结构设计

这款BT40主轴头是金属切削加工领域的核心功能部件，主要适配立式铣床、数控加工中心、专用组合机床等设备，承担装夹BT40标准刀柄、传递切削扭矩、承载加工载荷的核心作用，在模具钢件铣削、铝合金零件精加工、铸铁件粗加工等常见机加工场景中，都能作为核心执行部件完成钻、铣、镗、攻丝等多工序加工动作。从结构设计来看，整体采用方箱式主体布局，这种结构的核心优势是安装适配性极强，四个立面均预留了标准化的安装固定位，既可以通过侧装方式固定在机床滑枕端面，也能配合转接板实现立式、卧式甚至倾斜角度的安装，能适配不同结构机床的布局需求，不需要额外定制复杂的转接结构就能完成装配。主体采用方正的箱型结构设计，在保证内部主轴安装空间的前提下，最大化提升了结构刚性，加工过程中能有效降低切削振动带来的精度偏差。主轴上下两端配置了适配的轴承安装位，可根据加工转速、载荷需求匹配对应的角接触轴承组，实现径向与轴向的双向承载，满足重切削与高速精加工的不同工况要求。顶部为动力输入接口，可通过联轴器直接连接伺服电机、异步主轴电机，也可配合皮带轮、齿轮组实现变速传动，动力传递路径简洁，传动损耗低。底部为标准BT40锥孔接口，可兼容所有符合BT40标准的刀柄、刀具，刀具装夹的同轴度有可靠的结构保障。安装边界方面，主体的方形轮廓尺寸经过优化，相邻安装孔的位置间距符合常规机床的安装接口规范，安装时不需要对机床原有安装面做大规模改造，伸出端的长度控制合理，既保证了足够的加工避让空间，也避免了悬伸过长带来的刚性下降问题。设计过程中对通孔、螺栓孔等安装结构做了适配性的尺寸预留，方便用户根据自身实际的安装需求做进一步的细节调整，整体结构逻辑清晰，功能分区明确，既可以作为新设备开发的主轴单元选型参考，也能作为旧机床主轴改造的结构参照，帮助技术人员快速完成主轴部分的结构匹配与布局设计，缩短设备开发或改造的设计周期。
