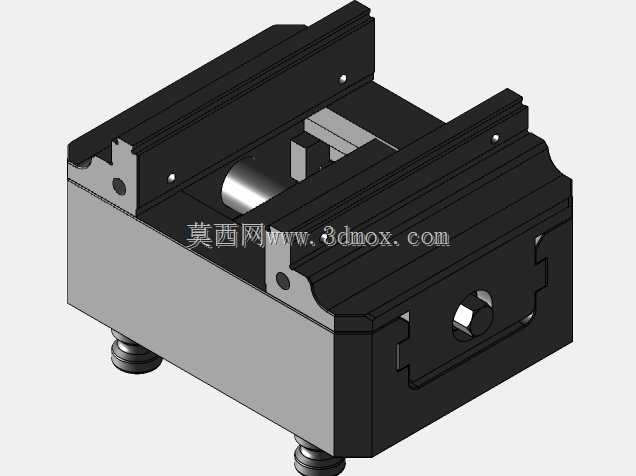

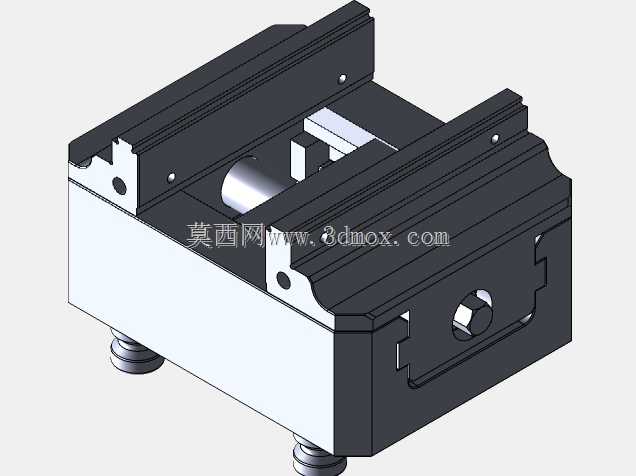

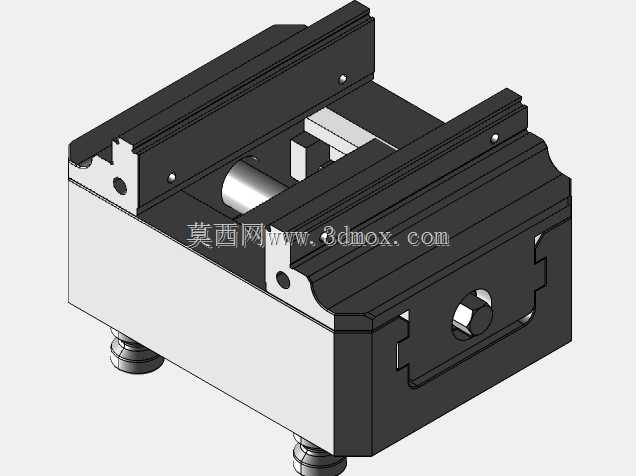

五轴机床用可调式精密机用虎钳结构

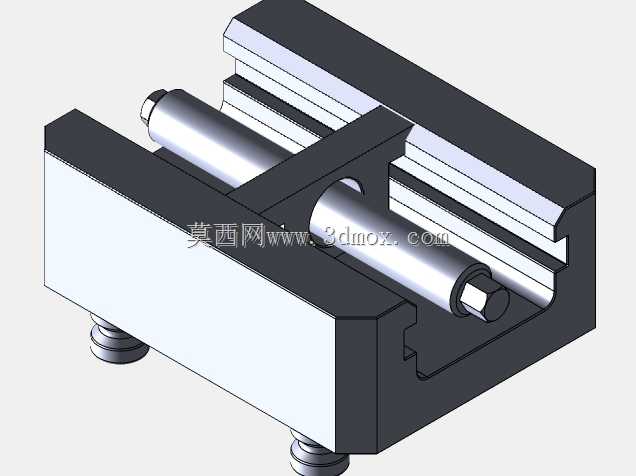

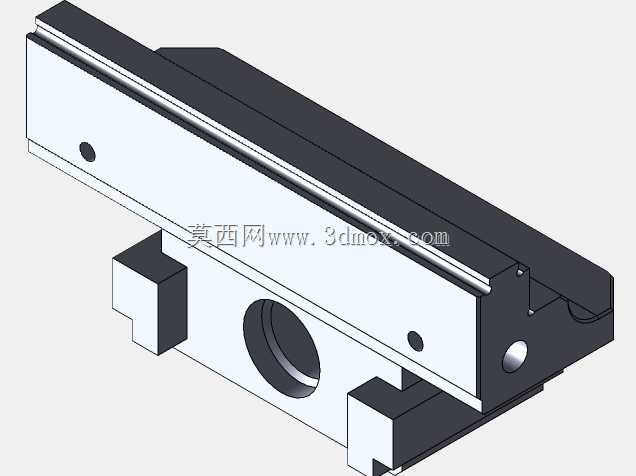

这款虎钳结构主要面向多轴数控铣削加工场景设计，是五轴加工中心配套的核心工装夹持部件，可直接安装在机床回转工作台底座上，适配复杂结构件的多面连续加工需求，解决传统平口钳在五轴加工中夹持行程不足、干涉刀具路径、装夹定位精度差的常见痛点。在实际生产应用中，该虎钳可承担黑色金属、有色金属及工程塑料坯料的夹持作业，支持粗加工大切削量进给时的稳固夹持，也能满足精加工工序中微米级定位的装夹要求，广泛覆盖精密模具零件、小型航空结构件、自动化设备精密零部件的铣削加工场景。从功能特性来看，该虎钳采用侧置丝杆驱动结构，将传动部件内嵌于钳体主体内部，既避免加工过程中切削、切削液进入传动间隙造成卡滞，也大幅压缩了钳体上部的结构轮廓，减少五轴摆头加工时的刀具干涉范围，让工件侧面、斜面甚至倒扣结构的加工无需二次装夹即可完成；钳口采用可更换式设计，可根据工件外形选配平口钳口、V型钳口或软质钳口，适配不同形状、不同材质工件的夹持需求，避免装夹夹伤工件表面。设计思路上，这款虎钳优先考虑五轴加工的空间避让需求，将整体结构做下沉式布局，钳体底座设置有标准定位槽与安装孔位，可直接匹配多数五轴机床工作台的T型槽间距，安装时无需额外制作过渡连接板，大幅缩短工装准备周期；丝杆传动副采用消间隙设计，夹持过程中无空行程，夹紧力可通过丝杆端部的内六角结构配合扭矩扳手精准控制，既避免夹持力过小导致加工时工件移位，也防止夹持力过大造成薄壁工件变形。从安装边界与外形尺寸来看，该虎钳底座安装面平整，底部支撑脚可微调水平度，适配工作台存在微小平面度误差的安装场景，整体外轮廓无突出的尖锐结构，钳体最大开合行程可覆盖常规中小型精密零件的装夹尺寸范围，夹持中心高度与五轴机床回转中心匹配，加工时工件回转过程中不会超出机床行程限位，也不会与机床主轴护套、测头等周边部件发生碰撞，充分适配五轴加工的空间运动要求。
