简易五轴数控试验台核心结构件

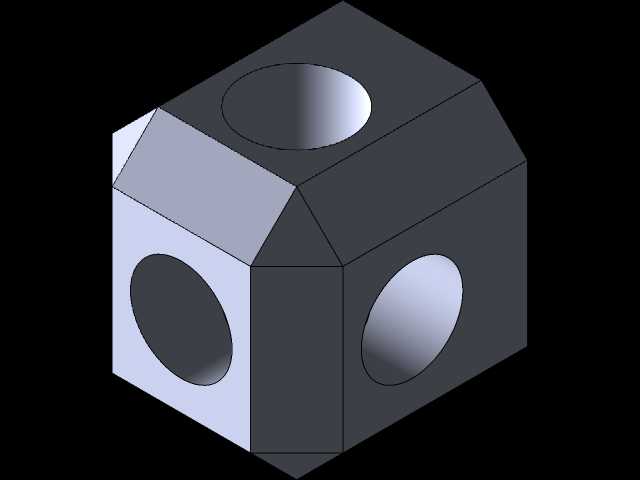

　　在五轴数控设备的前期研发与性能验证环节，这类试验台核心结构件承担着多轴联动精度校验、切削工况模拟的关键作用，不少机床厂在新机型落地前，都会先通过这类简化结构的试验件完成基础运动逻辑验证，避免直接上整机调试带来的成本损耗。从结构设计逻辑来看，这个多面体带正交通孔的构件，是专门为五轴空间定位测试设计的基准载体，三个互相垂直的安装孔分别对应X、Y、Z三个直线轴的定位基准，切角后的斜面则用来匹配A、C旋转轴的角度偏转校验，加工时每个孔的同轴度、相邻面的垂直度都控制在微米级公差范围内，确保测试数据不会因为基准件本身的形位误差出现偏差。实际车间应用场景里，这类试验件常被装夹在五轴机床工作台中心，通过探针依次触碰各个孔壁与斜面，

　　就能快速检测出旋转轴的反向间隙、直线轴的定位重复精度，部分做五轴后处理开发的工程师，也会用这类构件做试切验证，通过加工不同角度的平面与孔位，核对后处理输出的刀路坐标是否存在偏转误差，比用复杂曲面试件调试的效率高出不少。设计之初就考虑了安装适配性，整体采用正六面体切角的紧凑构型，外接圆尺寸控制在常规五轴机床的工作台行程范围内，底部预留的装夹基准面可以直接适配通用平口钳与压板装夹，不需要额外制作专用夹具，三个正交通孔的孔径统一采用通用刀具加工尺寸，不管是用探针检测还是试切镗孔，都能直接用车间常备的标准刀具完成操作，不需要定制特殊规格刀具。从功能特性上看，这个构件没有多余的冗余结构，所有型面都服务于精度测试需求：

　　顶面的圆孔用于Z轴垂直方向的定位校验，两个侧面的正交孔用于X、Y轴水平方向的位置度校验，四个切角斜面分别对应不同的旋转轴摆角位置，覆盖了五轴加工中最常用的±45度摆角区间，试切时可以在一次装夹下完成所有角度的加工测试，不需要多次翻面装夹引入装夹误差。不少做数控教学的实训车间，也会采用这类简化结构的试验件作为五轴操作入门的实训载体，学员可以通过对这个构件的装夹、找正、试切全流程操作，快速理解五轴坐标系偏转、空间刀补的基础逻辑，相比复杂的叶轮、叶片类实训件，这类结构件的加工难度更低，检测也更方便，学员能快速看到自己操作带来的精度偏差，实训反馈效率更高。结构设计时特意将所有棱边做了小倒角处理，避免搬运装夹过程中磕碰伤影响基准面精度，

　　孔口位置也做了导向倒角，方便探针插入与镗刀进刀，不会因为孔口毛刺影响检测数据的准确性。在做动态切削测试时，这个构件的实体结构刚性足够，能承受常规铣削参数下的切削力，不会因为构件本身的振颤影响切削精度测试结果，测试完成后可以通过三坐标测量各个孔的位置度、各个斜面的角度偏差，直接换算出机床的几何精度误差，给后续的机床精度补偿提供数据支撑。
