简易掘进机配套支撑头架构件设计

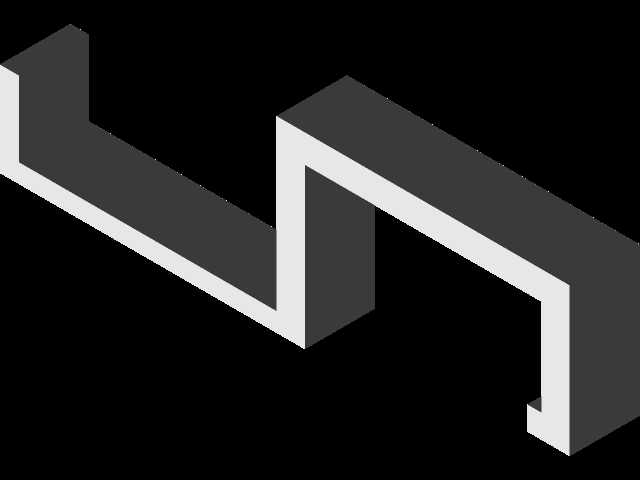

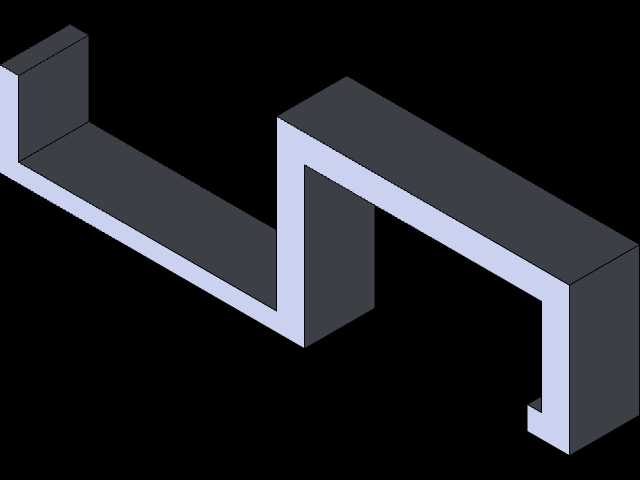

　　在小型巷道掘进、家用地下管线铺设这类作业场景里，作业空间往往狭窄局促，大型掘进设备根本无法进场，简易掘进机的配套支撑构件就成了保障作业推进的核心结构件，这次设计的头架构件，就是为适配小型简易掘进机的前端支撑定位需求开发的。从实际作业的工况来看，这类小型掘进作业的负载波动不大，但对构件的安装适配性、结构抗扭性能有明确要求，毕竟掘进过程中前端截割头传递的反作用力会直接作用在头架上，要是结构刚性不足，很容易出现截割偏移，甚至导致构件变形卡滞。设计之初最先敲定的是构件的折弯成型思路，没有采用多块板材焊接拼接的方案，而是选用等厚薄壁型材通过多次折弯形成连续的Z型支撑结构，这种结构的优势在于没有拼接焊缝带来的应力集中点，

　　整体成型的构件在承受侧向载荷时，力的传递路径是连续的，不会在焊缝位置出现应力突变导致的开裂问题。从外形尺寸的边界来看，整个构件的折弯段高度差是根据简易掘进机前端的安装空间预留的，最外侧的垂直折弯边是用来和掘进机的前端安装基座贴合的，安装孔位的中心距完全匹配现有小型掘进机基座的通用孔距，不需要对原有设备做额外的打孔改造，拿到构件就能直接对位安装，降低现场改装的工作量。中间的水平连接段是主要的受力承载段，长度刚好覆盖截割头后侧的支撑跨距，既不会因为过长导致构件悬伸量太大引发刚性不足，也不会因为过短导致支撑范围不够，让截割作业时的反作用力无法均匀分散到两侧的安装基座上。末端的垂直折弯边是用来挂载掘进导向组件的，

　　折弯边的内侧预留了足够的安装平面，不管是挂载导向滑套还是小型的辅助定位块，都有足够的安装空间，而且末端的小折边做了内收处理，避免掘进过程中碎石磕碰折边边缘造成变形，影响后续组件的拆装。从功能特性上来说，这个构件的结构没有多余的冗余设计，所有的折弯角度都是90度直角，加工的时候只需要调整折弯机的定位靠山就能一次成型，加工效率很高，适合小批量的加工生产，而且薄壁结构的重量很轻，单人就能完成搬运和安装作业，不需要额外的吊装设备配合，非常适合家用小型施工、狭窄巷道作业这类没有重型辅助设备的场景。在结构强度校核的时候，重点模拟了掘进作业时的侧向冲击载荷，连续折弯的结构在受力时，每个折弯圆角位置都会分散一部分冲击能量，不会让载荷直接集中在某一个固定截面，实际测试下来，在额定的作业负载下，构件的形变量完全在允许的公差范围内，不会因为形变导致截割头的进给轨迹出现偏移。另外，构件的表面没有做额外的凸起结构，所有的边缘都做了小倒角处理，安装的时候不会划伤操作人员，也不会在作业过程中勾挂线缆或者其他辅助管线，避免现场作业出现不必要的安全隐患。很多人在做这类小型支撑构件的时候，容易陷入“越厚重强度越高”的误区，实际上在小型掘进作业场景里，设备的整体功率有限，过重的支撑构件反而会增加前端的负载，导致掘进进给的动力被浪费，这个头架构件在保证刚性满足作业需求的前提下，尽可能压缩了板材的厚度，把重量控制在单人可轻松搬运的区间，

　　同时通过连续折弯的结构形式弥补了薄壁板材的刚性不足问题，刚好匹配简易掘进机的作业定位。从安装边界的适配性来说，构件的所有安装面都是平面，没有复杂的曲面配合结构，对安装面的加工精度要求不高，哪怕是现场作业时基座表面有少量的浮锈或者不平整，只要锁紧安装螺栓，就能保证构件的安装垂直度，不需要对安装面做额外的铣削加工，非常适合野外或者非固定车间的作业场景。实际作业过程中，这个头架除了承担基础的支撑作用，还能在掘进进给时起到一定的导向限位作用，中间的水平段侧面刚好可以作为进给滑轨的辅助定位基准，不需要额外加装导向定位块，就能保证截割头的进给方向保持直线，减少掘进过程中的方向偏移，降低后续巷道修正的工作量。
