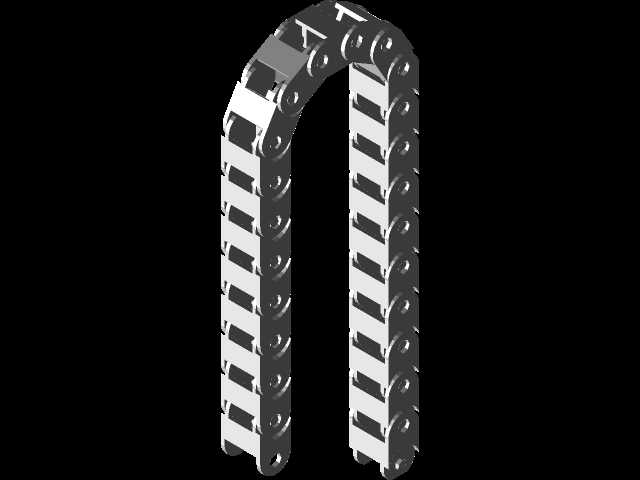

工业拖链用CTC型线缆防护支撑结构

　　在机床、自动化生产线、工业机器人等存在往复运动的设备场景中，线缆、油管、气管的防护一直是结构设计中容易被忽略却直接影响设备运行稳定性的环节——如果线缆直接暴露在运动部件旁，长期往复弯折会导致线芯断裂、外皮磨损，运动过程中还可能与周边结构剐蹭拉扯，轻则触发设备停机报警，重则造成线路短路、油路泄漏等安全隐患。这款CTC型线缆支撑结构，就是针对这类往复运动场景设计的线缆承载防护部件，本质是工程拖链的标准化支撑单元，能够将设备运动端的动力线缆、信号线缆、流体管路规整收纳在链节内部，随设备运动端同步完成往复弯折动作，全程对内部管线形成包覆式防护。

　　从实际使用场景来看，这类结构常应用在数控车床的X/Z轴进给传动旁、桁架机械手的横移梁走线位置、自动化输送线的升降模组侧边，以及注塑机的开合模动作区域，只要存在部件相对位移、需要随动排布管线的位置，都能看到这类拖链支撑结构的应用。它的核心功能首先是对内部管线形成物理隔离，避免管线直接接触设备的尖锐边角、运动摩擦面，同时将多根不同功能的线缆、管路规整约束在链腔内部，避免运动过程中线缆散乱下垂、互相缠绕，大幅降低后期设备维护时的线路梳理难度。

　　设计层面上，这款结构采用了对称式的双侧链板加横向隔挡的经典结构，每一节链节之间通过铰接结构连接，铰接位置的转动角度经过严格限定，刚好匹配线缆允许的最小弯折半径，不会因为弯折角度过小导致内部线缆出现死折——这一点非常关键，很多现场出现的线缆断芯问题，都是因为拖链弯折半径小于线缆本身的允许弯折值，长期运行中线芯反复受弯折应力产生金属疲劳断裂。链节的内侧边缘全部做了圆弧过渡处理，没有尖锐的毛刺和棱角，避免拖链往复运动时磨破线缆的外绝缘层；每一节链节都可以按需打开，现场布线的时候不需要把整根线缆从拖链一端穿入，只需要掀开对应位置的链板盖板，就能把线缆按功能分区排布进去，后期更换损坏的线缆时也不需要拆解整段拖链，大幅降低现场运维的工作量。

　　从安装边界来看，这类拖链结构的两端分别设计了固定端和活动端的安装接口，固定端一般锁紧在设备的静止基座上，活动端连接在做往复运动的部件上，安装时需要提前核算拖链的悬空长度或者支撑长度：如果是悬空安装的场景，拖链的自身重量加上内部线缆的总重量不能超过链节结构的承重上限，否则长期运行会出现链节下垂变形、铰接位置磨损加剧的问题；如果是长行程的应用场景，还需要配合拖链导向槽使用，避免拖链运行过程中出现侧向偏移、窜动。链腔的内部尺寸设计预留了足够的管线排布空间，一般要求内部所有线缆、管路的总横截面积不超过链腔有效截面积的60%，给线缆留出足够的散热空间，同时避免管线之间挤压过紧，在拖链弯折时产生额外的摩擦阻力。

　　结构细节上，链板之间的铰接间隙经过合理控制，既保证转动时的灵活性，不会因为间隙过小出现卡滞、运动阻力过大的问题，也不会因为间隙过大导致拖链运行时晃动量超标，产生额外的运行噪音和结构磨损。链节的横向隔挡可以根据内部线缆的直径、数量调整分隔间距，把动力线、信号线、气管、油管分开排布，避免不同类型的管线之间互相干扰，比如动力线的电磁干扰不会影响信号线缆的传输稳定性，油管如果出现微量渗漏也不会直接浸泡到线缆外皮上。在实际选型应用中，还需要根据设备的运行速度、往复行程长度、现场环境是否有切削液、油污、金属碎屑等因素，匹配对应的链节材质，不过从结构设计本身来说，这款支撑结构的铰接受力点做了加厚处理，能够承受长期往复运动带来的铰接磨损，保证在额定的行程和运行速度下，结构不会出现链节脱开、断裂的问题。

　　很多刚接触设备结构设计的工程师容易在走线环节忽略拖链的选型匹配，要么选的拖链内部空间不足，线缆塞得太满导致弯折时阻力过大，要么弯折半径选得太小，导致线缆提前老化损坏，还有的安装时没有对齐拖链的运动方向，导致拖链运行时承受侧向力，用不了多久就会出现链板断裂的问题。这款CTC型线缆支撑结构的铰接转动副做了自对齐的设计，安装时只要保证两端安装面的平行度在允许范围内，运行过程中不会出现侧向别劲的问题，对现场安装的容错率更高。另外，链节的外表面做了平整化处理，不会在运行过程中勾挂周边的设备管线或者杂物，即使设备周边有金属切屑、灰尘掉落，光滑的外表面也不容易积留杂物，减少杂物进入铰接缝隙导致卡滞的概率。
