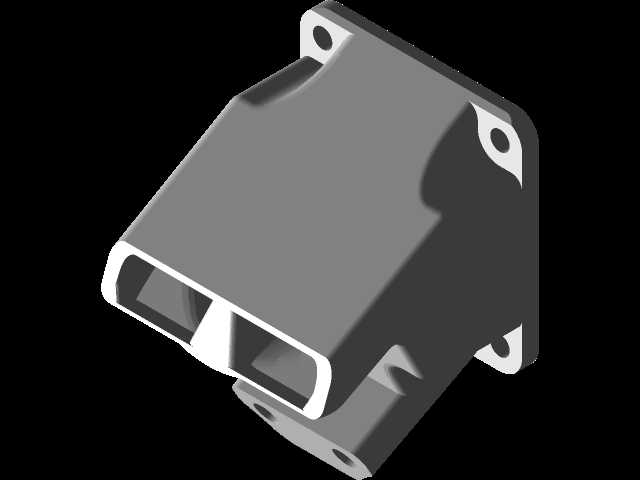

3D打印用双风道CTC冷却装置结构

项目分类:3D打印机 发布时间:2021-10-25 ID:338325
  • 3D打印用双风道CTC冷却装置结构

  在桌面级FDM熔融沉积成型3D打印的实际作业场景里,冷却环节的效能直接决定了成型件的表面质量、悬空结构打印成功率以及整机的连续作业效率,这款双风道结构的冷却装置,正是针对常规单风道冷却存在的散热覆盖不均、高速打印时冷却风量不足的痛点做的定向结构优化。从实际装机适配的角度看,装置主体采用一体化方腔式风道设计,整体外轮廓为规整的近似长方体结构,四个边角延伸出带安装通孔的法兰固定耳,安装孔位的中心距严格匹配主流近程挤出头的安装基准,安装时不需要额外做转接件加工,直接通过螺栓就能固定在挤出头的散热块前端,安装边界不会和X轴运动滑台、限位触发结构产生运动干涉,适配绝大多数采用E3D标准挤出模组的桌面级3D打印设备。

  风道内部做了等压分流的结构设计,进风端对接常规的4010规格轴流风扇出风口,进入腔体后通过内置的导流筋将气流均匀拆分到两个独立的出风通道,两个出风口分别对准打印喷嘴两侧的熔丝挤出落点,能够在熔丝从喷嘴挤出的瞬间,从两个对称方向同步输送冷却气流,避免单风道冷却时出现的单侧冷却过快导致的丝材翘曲、层间粘接强度不足的问题,尤其是在打印PLA这类冷却要求高的耗材时,双风道的对称冷却能让悬空桥接结构的下垂量控制在0.1mm以内,不需要额外添加支撑就能完成大跨度悬空结构的打印。

  从结构设计的细节来看,整个风道腔体的内壁做了顺滑的圆弧过渡处理,没有直角风阻结构,能够最大程度降低气流在腔体内部的压损,让出风口的风速保持均匀,不会出现局部风量过大吹歪刚挤出的熔丝、局部风量不足导致成型件边角塌陷的问题。装置的出风端面做了收窄设计,出风口的截面尺寸经过反复校核,既能够保证气流集中覆盖在喷嘴下方10mm范围内的成型区域,又不会因为出风口过窄导致气流覆盖范围不足,在打印速度提升到120mm/s以上的高速作业工况下,依然能够保证刚挤出的熔丝在0.2秒内完成冷却固化,避免高速打印时常见的层纹错位、边角积瘤的问题。

  在实际使用的场景里,这款冷却装置不需要对原有设备的电路、固件做任何修改,替换原有单风道冷却壳即可完成升级,安装时只需要注意法兰面和挤出头散热块之间的贴合度,避免出现漏风导致风压损失的情况即可。装置的壁厚设计均匀,采用常规的耐高温工程塑料打印制作就能够满足长期使用要求,不会因为挤出头的辐射热量出现风道变形的问题,固定耳的厚度做了加厚处理,多次拆装也不会出现固定孔开裂的情况,能够适配长时间连续打印的作业需求。针对不同耗材的打印需求,这款双风道结构也能够适配不同的风扇转速调节,在打印ABS这类需要低冷却速率的耗材时,可以降低风扇转速,通过双风道的均匀气流实现温和冷却,避免打印件出现内应力开裂的问题;在打印PETG、PLA等需要强冷却的耗材时,满转速运行也能提供足够的冷却风量,兼顾不同耗材的打印工艺要求。

  从安装边界的尺寸来看,装置整体突出挤出头前端的长度控制在25mm以内,不会在打印首层时和打印平台产生碰撞,Z轴回零的触发位置也不需要因为安装这个冷却装置做大幅调整,四个固定耳的位置避开了挤出头的加热块、热电偶走线区域,安装时不会挤压到线路造成短路隐患,风道的进风端和风扇的对接面做了定位止口,风扇安装时能够自动对齐中心,不需要反复调整位置就能保证气流全部进入风道内部,减少装配时的调试工作量。
