符合ISO71412标准的A型B型黄油嘴结构设计

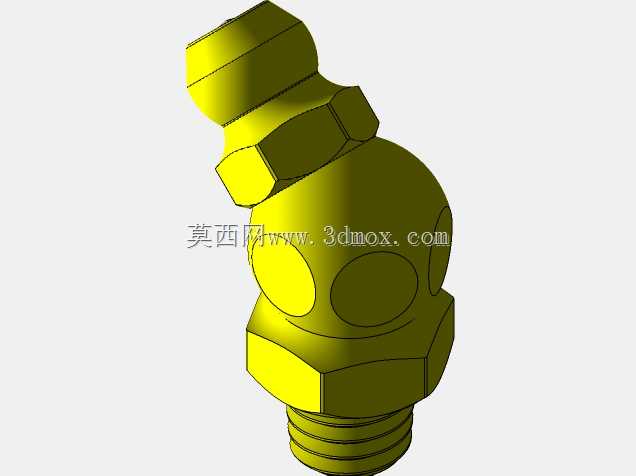

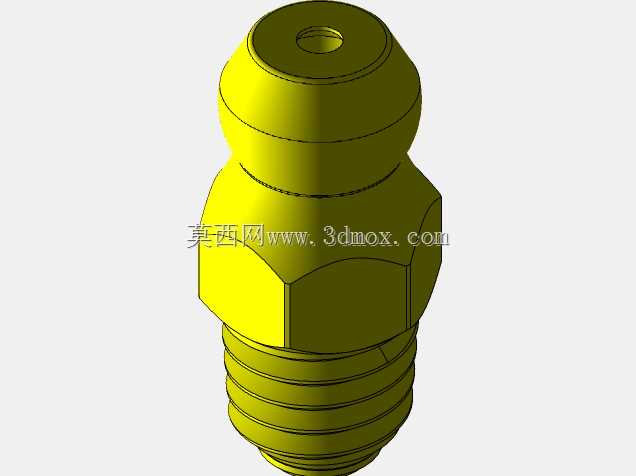

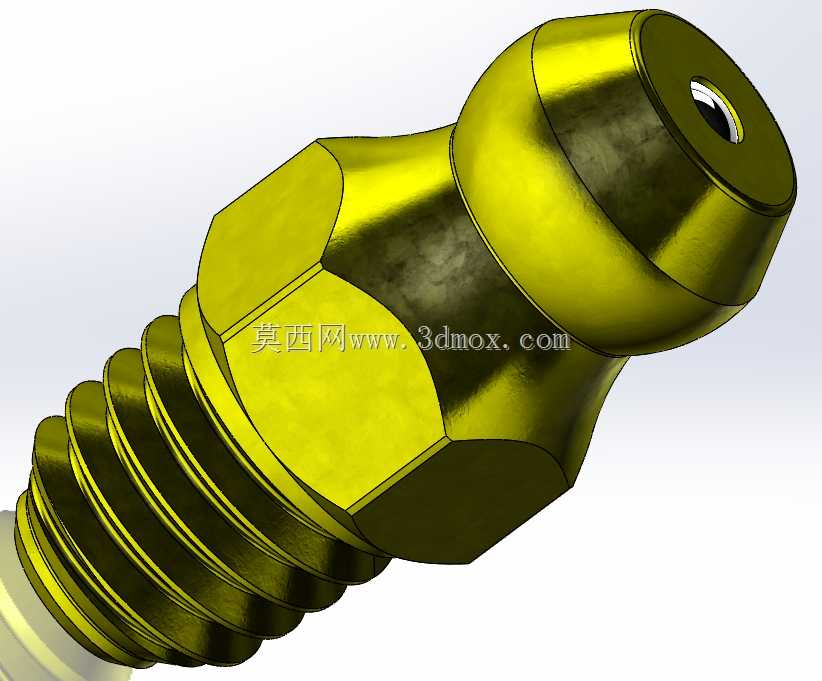

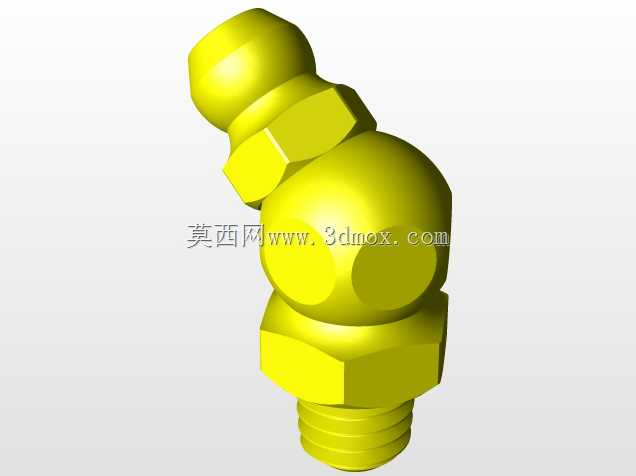

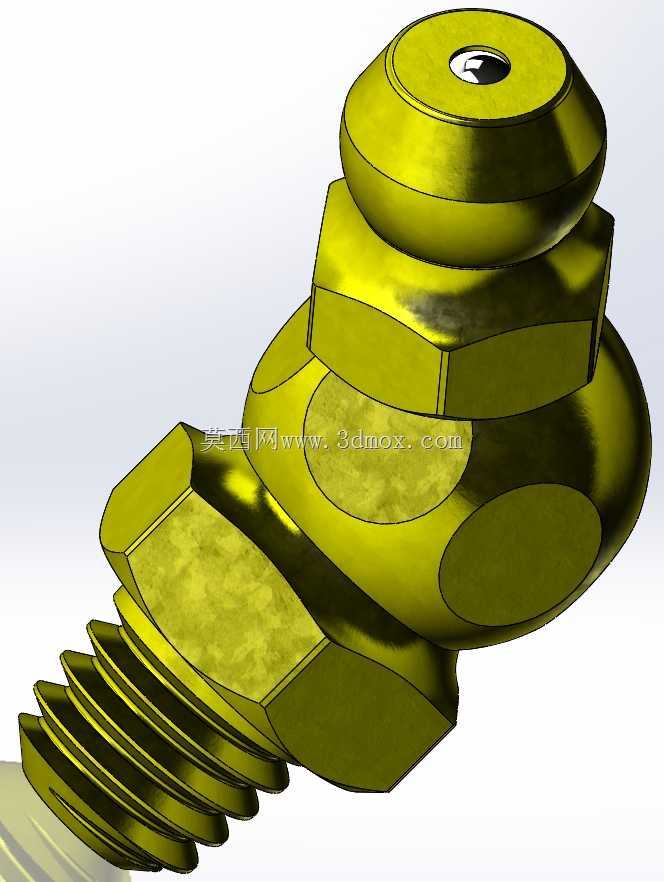

黄油嘴作为机械设备润滑系统中不可或缺的小型连接件，广泛应用于各类需要定期加注润滑脂的工业场景中，从重型工程机械的铰接销轴、机床导轨副、汽车底盘悬挂部件，到小型农机、输送设备的转动关节，都能见到这类零件的身影，它的核心作用是在设备外部预留标准化的注油接口，让润滑脂能够通过黄油枪精准注入摩擦副内部，避免设备运转过程中出现干磨、卡滞、异常磨损等问题，大幅延长运动部件的使用寿命，降低设备运维的频次与成本。本次设计的黄油嘴包含A型与B型两种配置，整体结构完全遵循ISO 71412相关标准要求，能够适配市面上绝大多数常规规格的黄油枪注油接头，具备极强的通用互换性。从结构设计来看，产品整体采用阶梯式布局，顶端为密封注油端，内置单向密封结构，平时依靠内部弹簧压力保持闭合状态，既可以防止外界的灰尘、水汽、杂质进入润滑通道污染润滑脂，也能避免设备运行过程中内部润滑脂从注油口溢出；当加注润滑脂时，黄油枪的接头顶开内部密封阀芯，高压润滑脂就能顺着内部的通油通道顺利注入待润滑的部件腔体内部，注油完成后阀芯自动复位密封，整个注油过程无需拆卸部件，操作便捷可靠。中部设计有外六角拧动结构，对应标准扳手的夹持尺寸，安装时可以通过普通开口扳手或者套筒扳手施加拧紧力矩，既能够保证螺纹连接的预紧力足够，避免设备运行振动导致接头松动漏油，也能防止安装过程中因为夹持不当造成零件变形损坏。下部为标准外螺纹连接段，螺纹精度满足通用密封连接要求，安装时可以配合密封垫片或者密封胶使用，适配不同厚度的安装壁面，能够牢牢固定在设备的预留注油孔位上，不会因为设备的长期振动出现松脱、滑牙等问题。外形设计上充分考虑了安装边界的限制，整体径向尺寸紧凑，六角结构的对边尺寸符合标准件通用规格，即使在设备上布局紧凑、相邻部件间距较小的场景下，也能顺利完成安装和后续的注油操作，不会出现扳手无法就位、注油枪接头无法对接的问题；顶端的圆弧过渡结构既能够避免安装和运维过程中尖锐边角划伤操作人员，也能引导黄油枪接头快速对准注油口，提升注油操作的效率。两种不同配置的结构差异主要体现在注油端的外形尺寸和密封结构的适配压力上，可以分别适配低压普通润滑场景和中高压重载润滑场景，用户可以根据自身设备的润滑压力要求、安装空间大小灵活选择对应的型号，无需额外修改设备的安装孔位，就能直接替换原有老旧损坏的黄油嘴，大幅降低设备备件的储备种类和运维成本。在实际工业应用中，这类标准化的黄油嘴能够覆盖绝大多数通用机械设备的润滑需求，不管是新设备的设计装配，还是老旧设备的运维更换，都能提供稳定可靠的注油连接保障，避免因为润滑不到位引发的设备故障。
