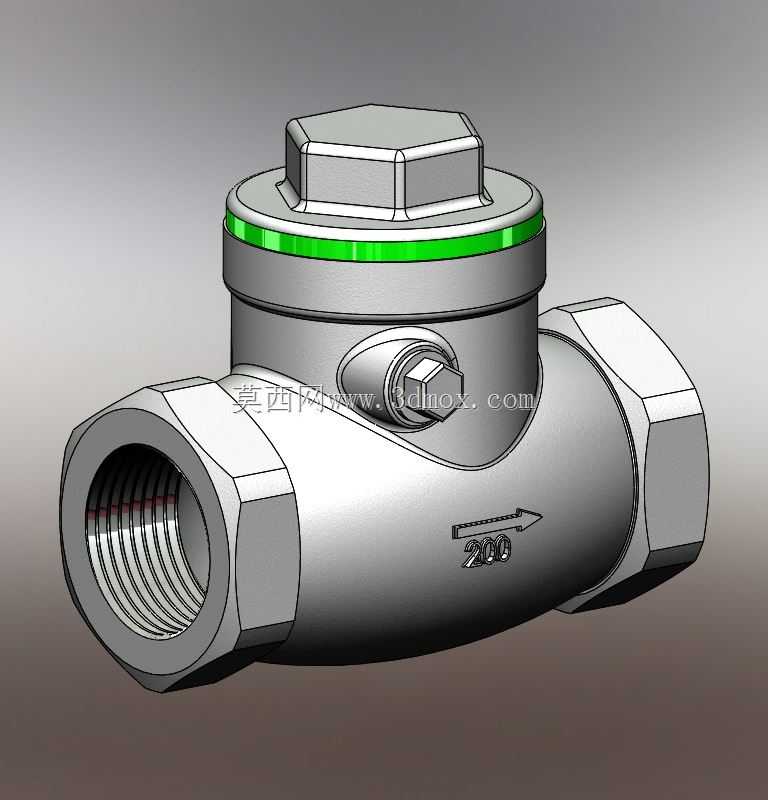

1英寸不锈钢内螺纹旋启式止回阀结构设计

这款1英寸规格的不锈钢止回阀，主要应用在民用给排水、暖通循环、小型工业流体输送、净水设备管路、气动系统支路等场景中，核心作用是管控管路内介质的单向流动，避免介质倒流引发的水表反转、泵组叶轮反转损坏、管路介质串流污染、设备承压反向冲击等问题，是流体管路系统中无需额外电控或人工操作的被动式安全防护部件。

从功能特性来看，该款止回阀采用旋启式阀瓣结构，当介质顺着阀体标注的箭头方向流动时，介质压力会顶开阀瓣形成通畅的流道，流阻小、压力损失低，不会对管路输送效率造成明显影响；当介质出现反向流动趋势时，阀瓣会在介质反向压力与自身重力的共同作用下快速贴合密封面，截断介质回流路径，密封性能稳定，可适配清水、弱腐蚀性流体、压缩空气等多种常规介质。阀体采用不锈钢材质打造，抗锈蚀能力强，能够适应潮湿、弱酸碱的管路工作环境，使用寿命远高于普通铸铁或铜质同类阀件，也能满足饮用水管路的卫生安全要求。

在设计思路上，这款止回阀优先兼顾了安装便捷性与结构可靠性：两端采用标准1英寸内螺纹连接结构，无需焊接或法兰对接，现场施工时仅需在管端缠绕生料带即可直接拧装，适配市面上绝大多数同规格的镀锌管、不锈钢管、PPR转接头，安装门槛低，后期维护更换也十分方便。阀体顶部采用六角螺塞式阀盖设计，配合绿色密封胶圈实现静密封，既保证了阀腔的密封性，也能在长期使用出现阀瓣磨损、卡滞时，直接拧开阀盖即可完成内部零件的检修更换，无需将整个阀体从管路上拆卸下来，大幅降低了后期运维成本。阀体侧面设置的小螺塞结构，可作为测压口或者排气口使用，满足不同管路场景的调试需求。

从外形尺寸与安装边界来看，这款止回阀整体采用卧式直通结构，阀体两端六角结构的对边尺寸适配常规管钳的操作空间，安装时仅需预留两端螺纹拧入的行程空间与阀体中部的容纳空间即可，无需额外的安装支架，可直接水平安装在直线管段上，也可根据介质流向适配垂直向上的管路安装场景，整体结构紧凑，不会占用过多的管路布设空间，适配狭小空间内的管路布设需求。阀体表面做了哑光抛光处理，外观整洁流畅，没有多余的突出结构，不容易积留灰尘与污渍，无论是明装的民用管路还是设备内部的集成管路都能适配。
