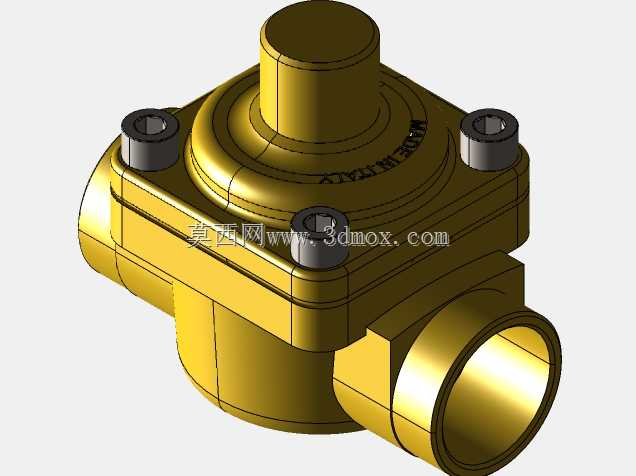

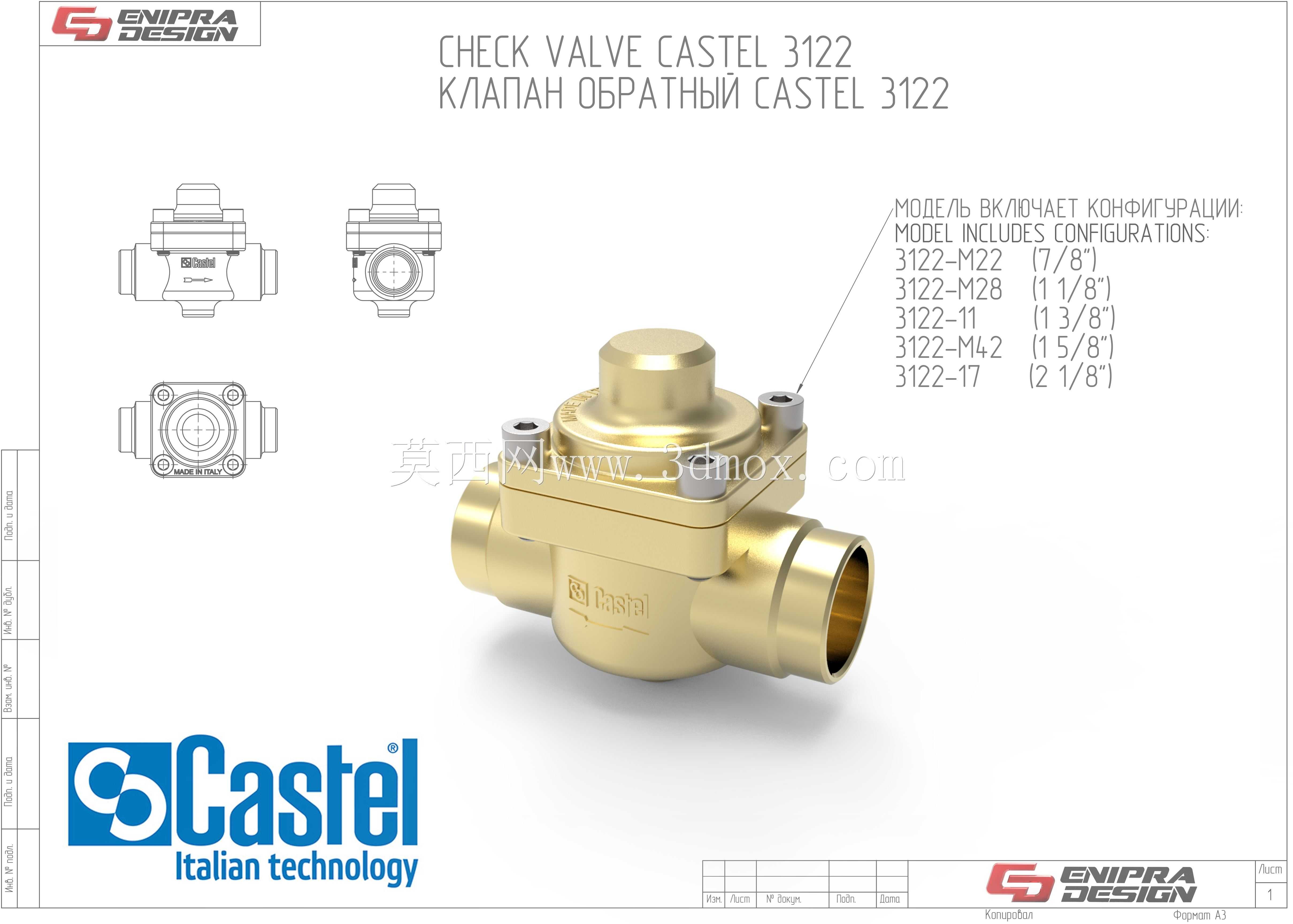

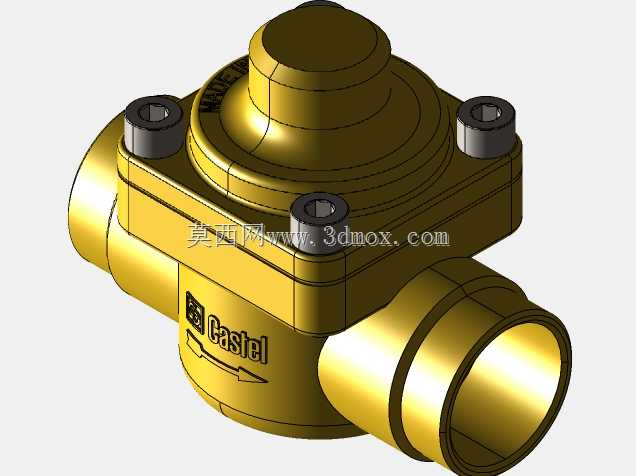

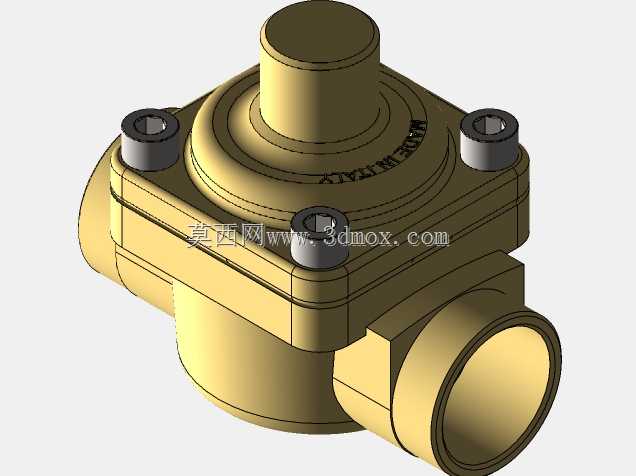

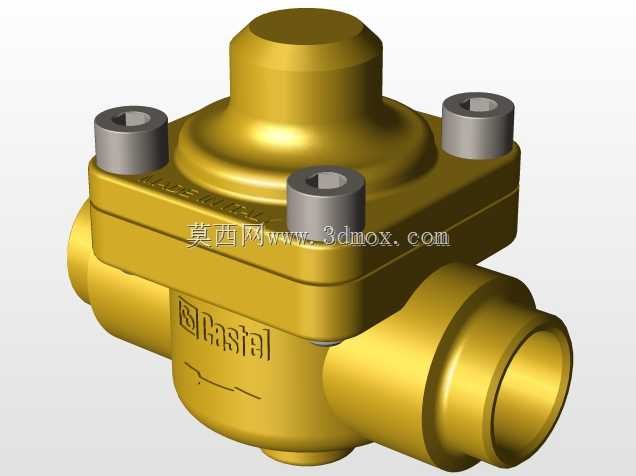

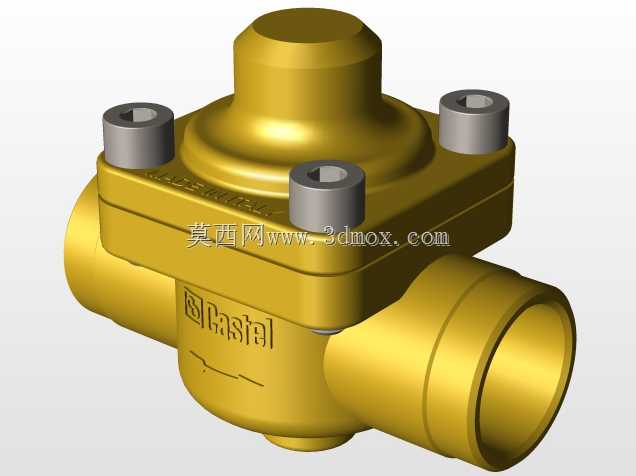

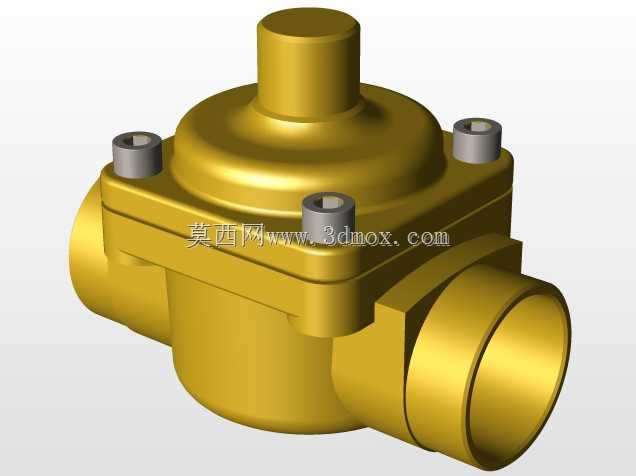

卡斯特制冷管路用活塞式止回阀结构

这款止回阀主要面向制冷系统管路场景设计，广泛适配商用冷冻冷藏机组、中央空调冷媒管路、低温制冷设备的流体通路，核心作用是管控冷媒介质的单向流动，避免压缩机停机后冷媒反向倒流引发的转子反转、液击冲缸等故障，同时可维持管路不同区段的压力差，保障制冷循环的工况稳定。产品采用直通式结构设计，整体为锻造黄铜一体成型的阀体，材质具备优秀的耐冷媒腐蚀性能与低温韧性，可适配常规氟利昂类冷媒以及部分新型环保制冷工质，长期在低温带压工况下运行不会出现材质脆裂、密封失效的问题。设计阶段针对制冷管路的安装特性做了适配，阀体两端采用焊接式连接结构，可直接与同管径的紫铜管路钎焊连接，相比螺纹连接形式具备更低的泄漏风险，更适配制冷系统高密封要求的工况。阀体内置的升降式止回阀芯采用低流阻结构设计，介质正向流通时阀芯在流体推力作用下平稳抬升，流通通道做了流线型修型，可大幅降低冷媒流过时的压力损失，减少制冷系统的无用功耗；当介质出现反向流动趋势时，阀芯在复位弹簧与反向介质压力的共同作用下快速落座密封，密封面采用硬质合金与软质密封复合结构，既保证长期启闭的耐磨寿命，又可实现零泄漏反向截止。产品覆盖多档管径规格，不同规格的阀体长度、接口外径均匹配行业通用制冷管路的安装尺寸，安装时无需额外调整管路间距，阀体顶部的结构做了紧凑化设计，不会占用过多管路周边的安装空间，可适配机组内部紧凑的布管场景。阀芯组件采用模块化设计思路，所有同系列规格的产品安装边界保持统一，后期维护更换时无需改动原有管路布局，可直接替换同规格的其他品牌同类型止回阀，降低现场运维的改造成本。阀体表面做了抛光钝化处理，外观整洁的同时可提升阀体的抗锈蚀能力，适配制冷机组常见的凝露工作环境，长期使用不会出现表面氧化锈迹脱落污染管路的问题。
