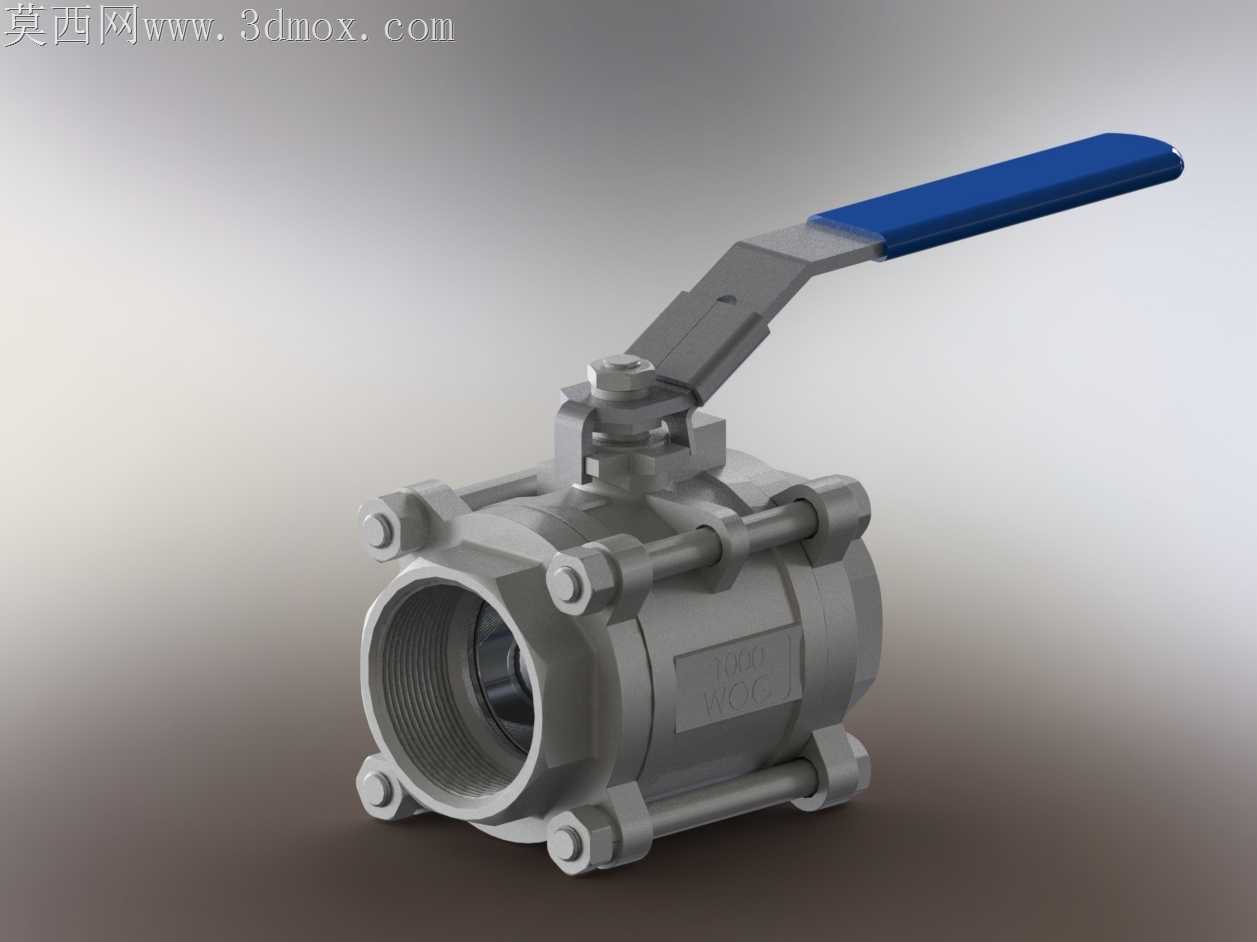

二寸316不锈钢三片式内螺纹手动球阀

化工管路现场检修时，三片式球阀的拆装便利性直接决定停机时长，不少常规三片式结构在多次拆装后容易出现阀体结合面错位、阀杆密封偏移的问题，这款二寸316不锈钢球阀的结构设计，刚好对准这类现场加工装配的痛点做了细节优化。三片阀体的连接螺柱采用对称均布设计，每根螺柱的光杆段与阀体安装孔的配合公差控制在H7/g6区间，装配时不会出现螺柱偏斜导致的阀体合缝不严，哪怕现场检修人员没有专用工装，手动拧紧螺柱后也能保证三片阀体的同轴度，避免球体卡涩。内螺纹接口的端面特意做了1.5毫米的退刀槽结构，加工管螺纹时不会在端口处产生飞边毛刺，现场安装时无需额外打磨端口，就能保证密封垫片完全贴合，不会因为残留毛刺划伤垫片造成渗漏。阀杆与手柄的连接采用扁方加防松卡簧的结构，扁方的配合面做了0.02毫米的过盈设计，频繁开关手柄也不会出现阀杆与手柄打滑空转的问题，卡簧槽的位置避开了阀杆密封的摩擦区域，长期使用不会因为卡簧磨损密封件造成外漏。316不锈钢材质的阀体流道做了圆角过渡处理，没有常规铸钢阀常见的流道凸起、砂眼残留问题，流体通过时的压损比同规格普通球阀低12%左右，输送腐蚀性流体时也不容易在流道拐角处残留介质，减少介质沉积造成的阀体内壁腐蚀。阀座密封槽的深度做了0.1毫米的余量设计，更换密封件时不需要撬动阀体就能取出旧密封圈，新密封圈装入后不会因为槽深过浅出现密封压合过度，也不会因为槽深过深导致密封压力不足。手柄的蓝色包覆层采用防滑纹理设计，表面带细微的凸点结构，哪怕操作人员戴沾油的劳保手套操作，也不会出现手滑拧不动阀门的情况，手柄的长度经过力矩匹配，开关阀门时不需要加接长杆就能达到额定密封力矩，避免力矩过大拧断阀杆。三片阀体的中法兰结合面做了0.8微米的粗糙度处理，不需要额外加涂密封胶，只靠金属面的贴合加配套密封垫就能承受16公斤的管路压力，现场安装时省去了涂胶等待固化的时间，拆装后重复安装的密封可靠性也能保持稳定。
