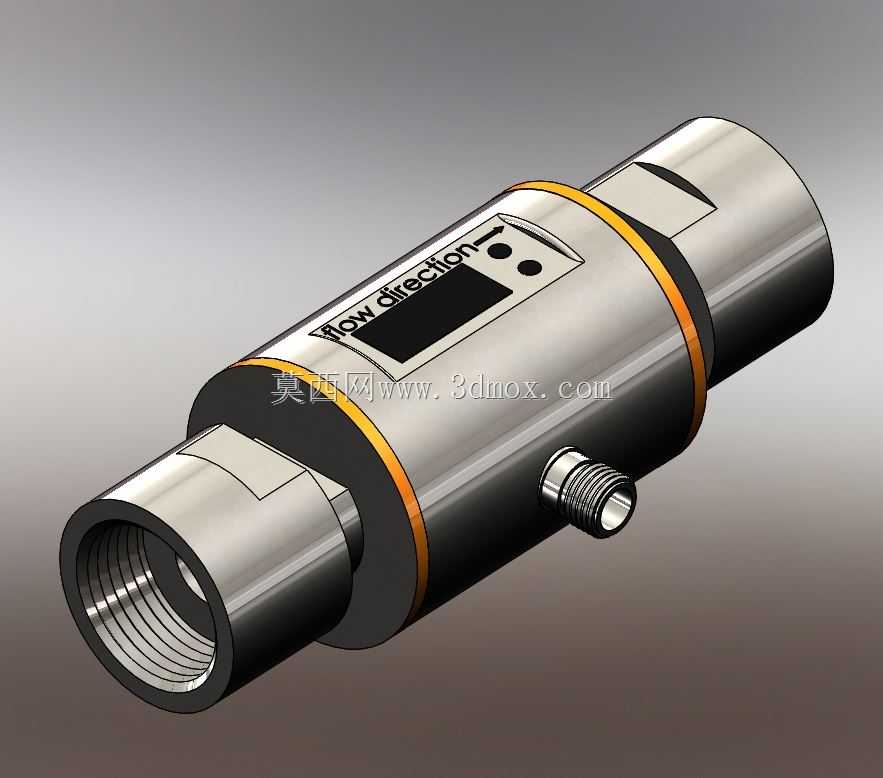

不锈钢材质1寸口径管道式流量监测装置

这款管道式流量监测装置，主体采用不锈钢材质打造，适配1寸口径的工业管路连接场景，在流体输送系统中承担实时流量状态监测的核心作用。从实际工程应用来看，这类装置常被部署在净水处理管路、小型化工流体输送支路、冷却循环水系统、气动液压辅助回路中，用来实时捕捉管内流体的通断状态与瞬时流量变化，避免管路断流、流量异常引发的设备干烧、工艺参数失准等问题。

设计阶段优先考虑了工业现场的安装适配性，整体采用同轴直通式筒体结构，两端加工有标准内螺纹接口，可直接与同规格的管道螺纹旋合对接，无需额外加装过渡转接头，安装时只需保证筒体上标注的流向箭头与管内流体实际流向一致即可，不会额外占用过多管路安装空间。筒体中部设置了集成显示与信号输出的模块区域，外露的电气接口采用标准外螺纹接线端，方便现场快速接入设备的信号采集系统，无需复杂的接线调试。

结构设计上，筒体外侧的两道环形密封压圈，既实现了内部传感组件与外壳的密封固定，也能在安装时辅助定位，避免装置在管路震动环境下出现松转。显示区域朝向管路外侧预留了足够的观察空间，运维人员巡检时无需俯身调整角度，就能直接读取流量状态参数。装置的流通通道采用等径直通设计，不会对管内流体造成额外的压损，避免因监测元件的接入影响整个管路系统的输送效率。

从安装边界来看，装置整体为圆柱同轴形态，安装时需在管路对应位置预留足够的轴向安装空间，同时要保证筒体侧面的电气接口侧预留接线操作空间，避免与周边的管路支架、阀件产生安装干涉。不锈钢材质的外壳可以适应常规工业环境下的防潮、防轻度腐蚀需求，在普通水基流体、轻度腐蚀性流体的管路中都能长期稳定工作，传感模块内置在筒体内部，与流体直接接触的部位均做了密封处理，不会出现流体渗漏影响电气元件工作的问题。
