铣床用喷雾冷却喷嘴结构设计

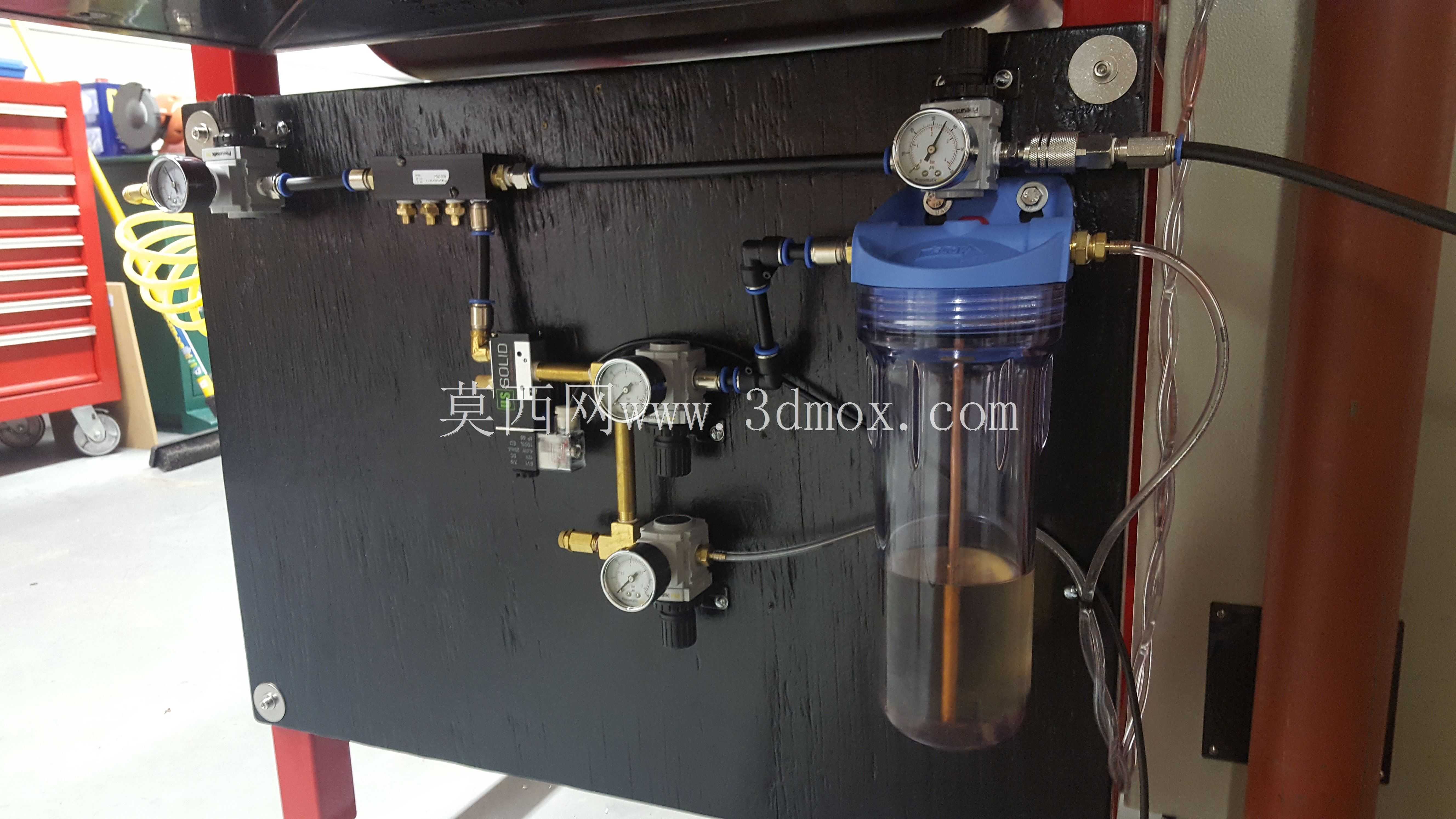

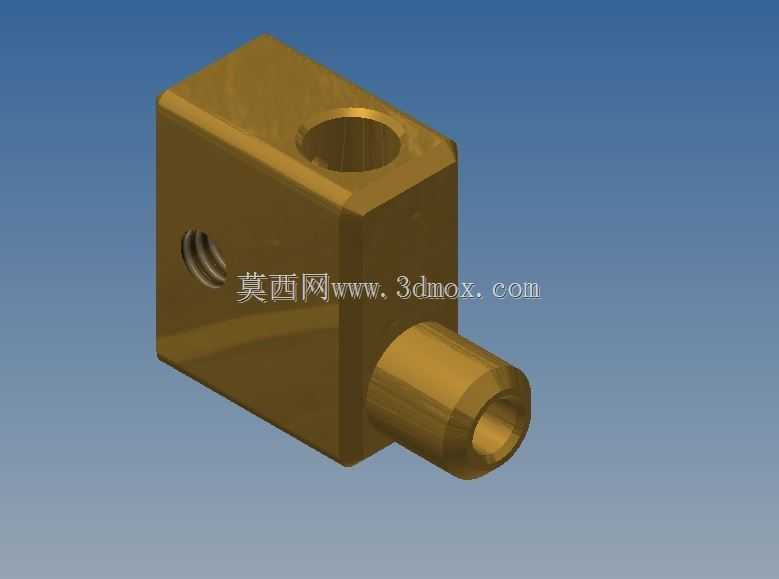

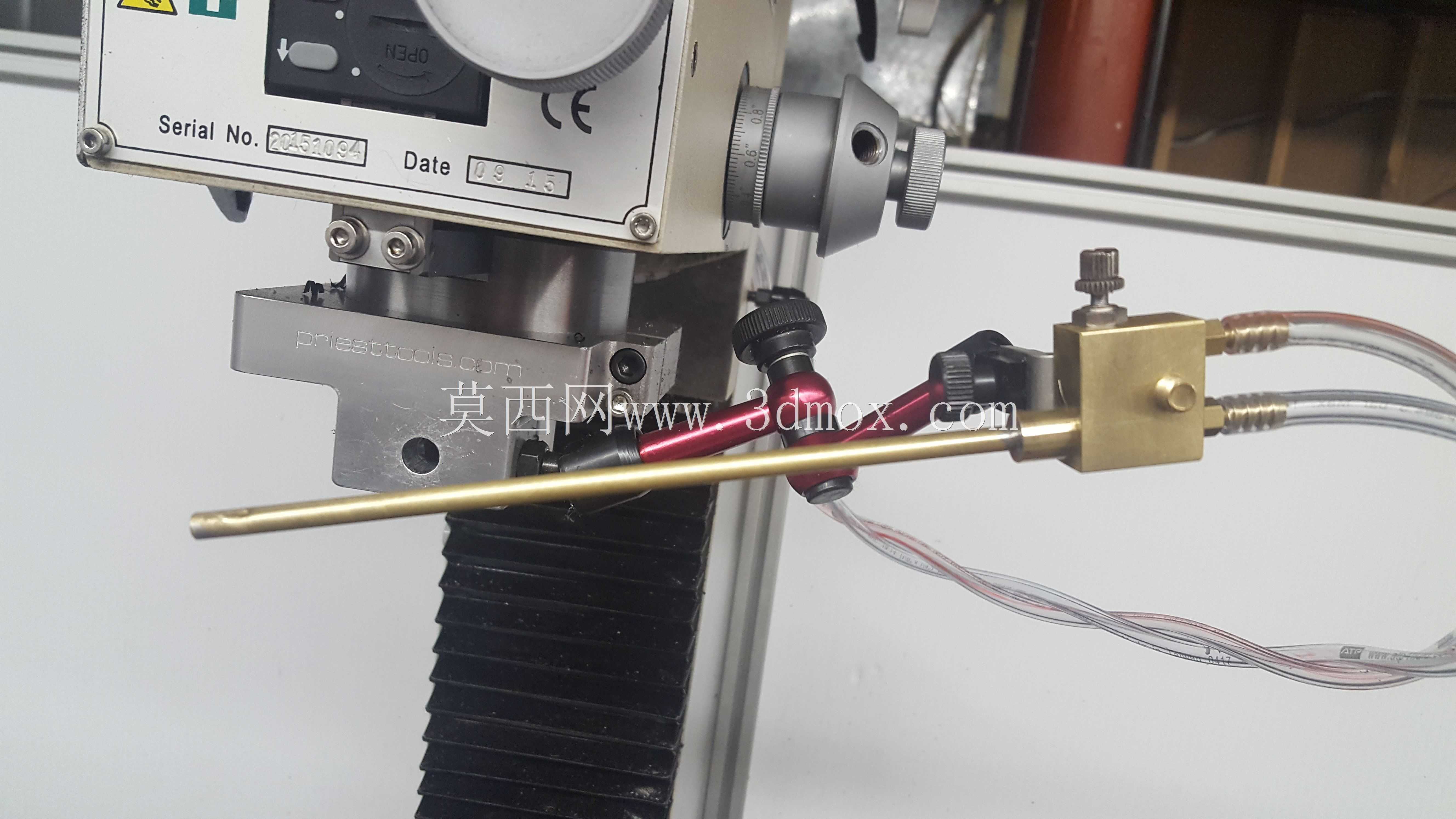

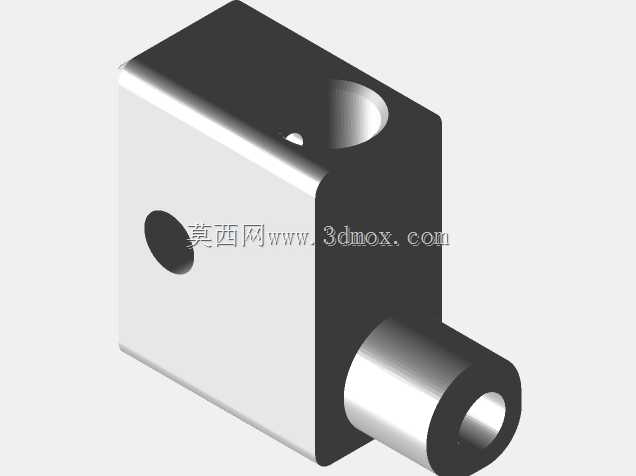

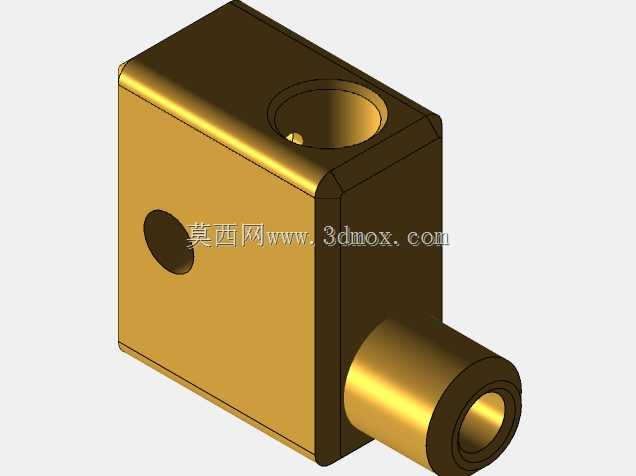

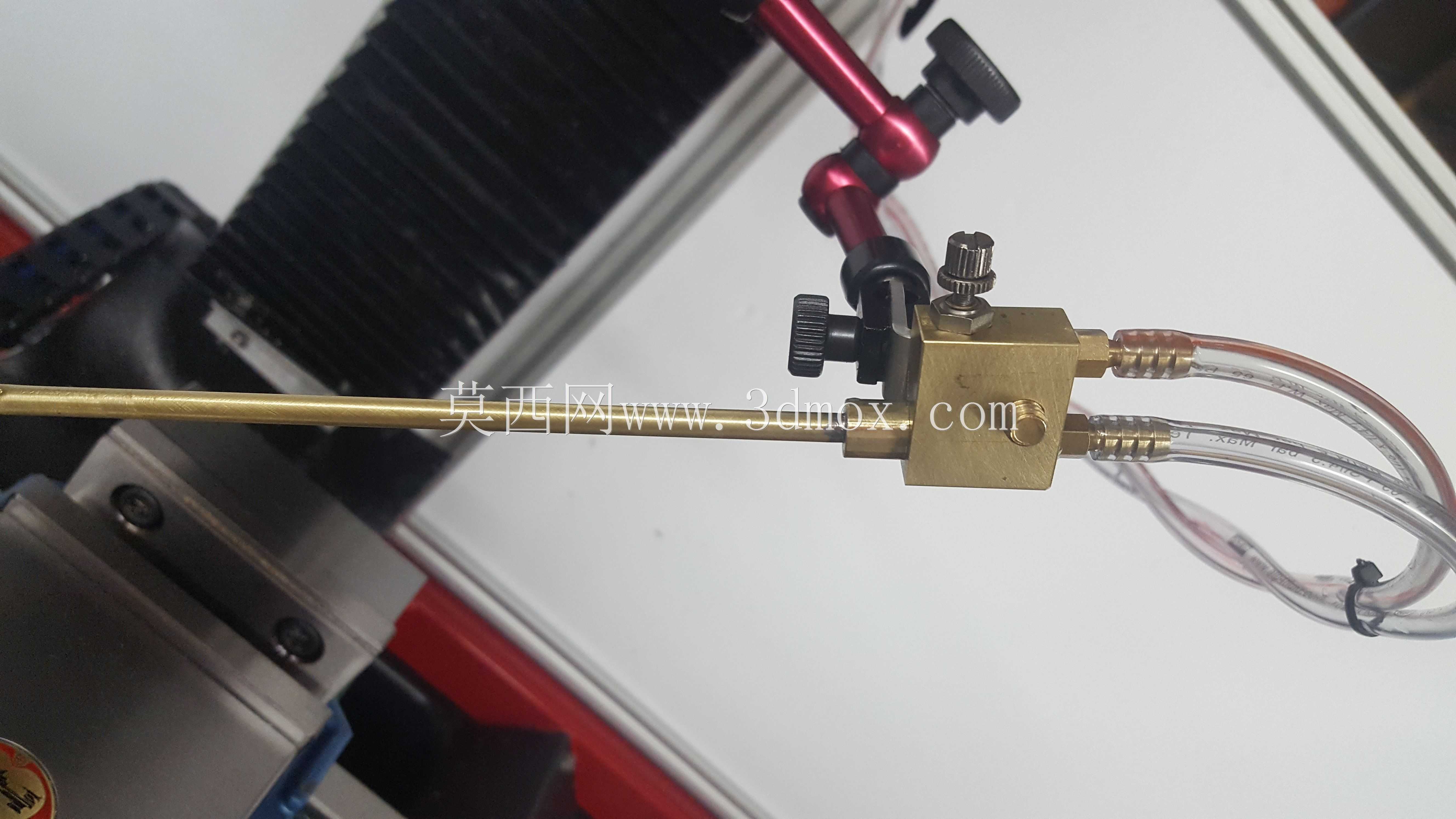

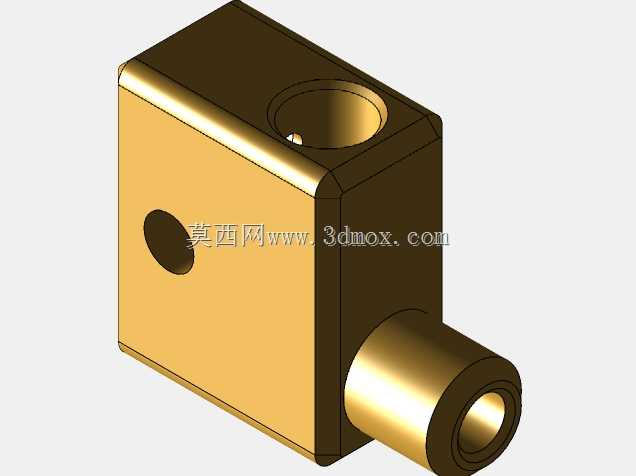

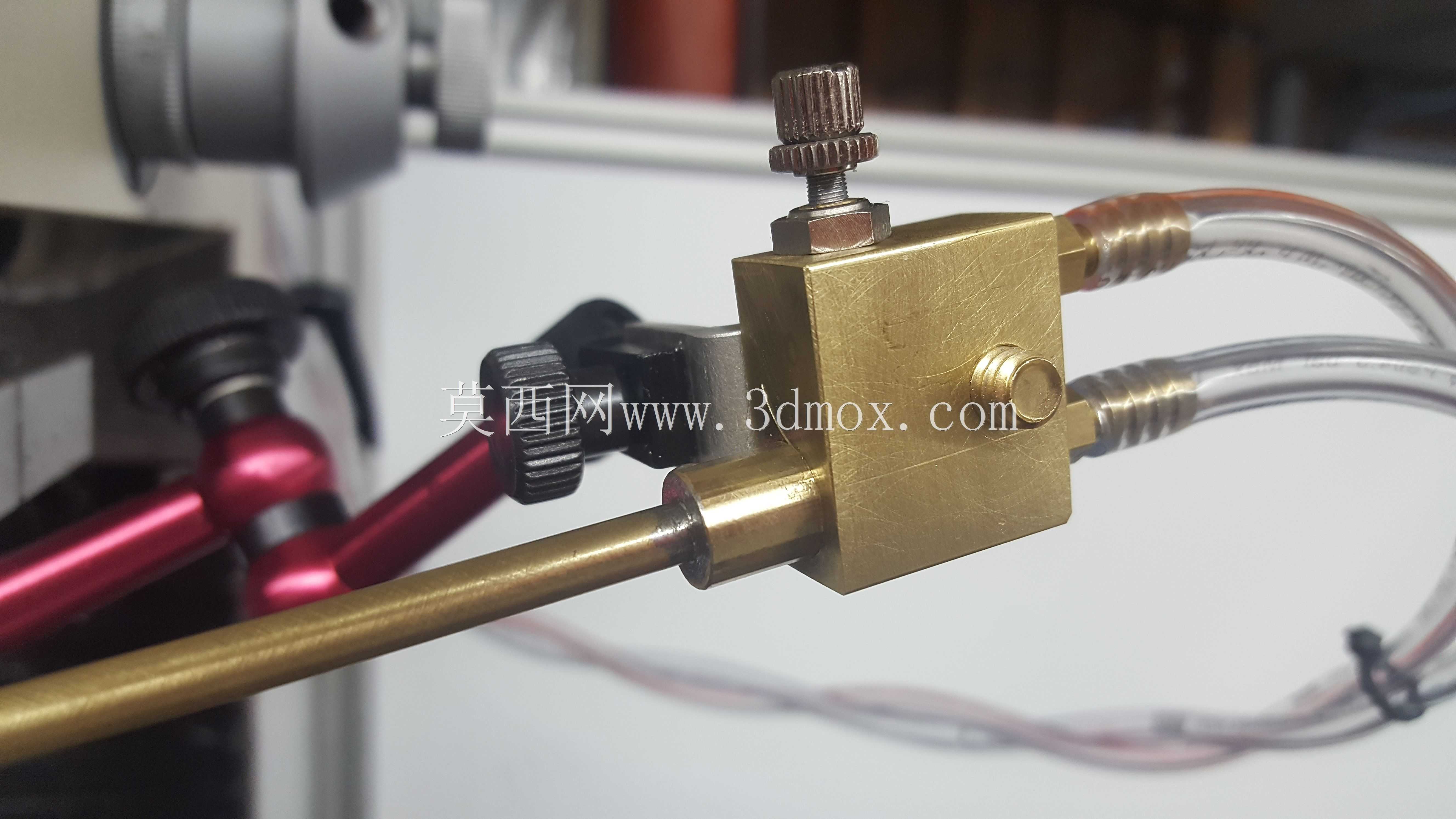

这款喷雾冷却喷嘴主要应用于金属切削铣床的加工工位，针对铣削加工过程中刀具与工件接触区域的温升控制、切屑清理需求设计，是机加工过程中提升加工质量、延长刀具寿命的关键辅助功能部件。在实际铣削作业场景中，高速旋转的刀具与工件接触会产生大量切削热，同时持续产生细碎金属切屑，若热量无法及时散出会导致刀具退火磨损加快、工件受热变形影响加工精度，堆积的切屑也会刮伤已加工表面、干扰刀具走刀路径，这款喷嘴正是针对这类痛点完成的结构设计。产品采用气液混合雾化的工作原理，接入低压压缩空气与冷却切削液两路介质，通过顶部的调节旋钮可独立调整两路介质的压力与流量配比，不同于常规全雾化冷却喷嘴易产生冷却液蒸汽云的问题，这款喷嘴通过结构设计将冷却液分散为均匀小颗粒，随高速气流精准喷射到切削接触点，既能够带走切削区域的热量，又可以借助气流冲击力及时冲除刀口处堆积的切屑，避免切屑二次切削损伤工件表面。设计过程中充分考虑了机加工现场的安装适配性，主体采用黄铜材质加工，兼顾导热性与结构强度，同时具备不错的抗腐蚀性能，可适配常规水基切削液、油性切削液等不同冷却介质。主体结构集成了气液两路独立流道，侧面预留标准管路接口，可直接对接车间常规的压缩空气管路与冷却供液管路，无需额外定制转接头；伸出的喷管采用细长黄铜圆管结构，可根据实际加工工位的空间位置调整喷射角度，将冷却介质精准送达刀具与工件的接触缝隙，末端的焊接喷头采用小口径设计，能够将气液混合流约束为集中的喷射束，避免冷却介质飞溅到非加工区域造成浪费与现场污染。安装边界上，喷嘴主体为紧凑方块结构，可通过侧面的安装孔固定在铣床的主轴侧方或者工作台夹具旁，不会与刀具走刀路径、工件装夹结构产生干涉，细长喷管的长度可根据不同型号铣床的加工行程灵活裁切调整，适配从小型台式铣床到大型立式铣床的不同安装空间需求。顶部的流量调节结构采用滚花旋钮设计，操作人员无需额外工具即可手动调整气液比例，根据粗加工、精加工的不同冷却需求切换喷射状态：粗加工时可加大冷却液流量与气流压力，强化冷却与冲屑效果；精加工时可调小流量，形成更均匀的雾状喷射，避免冷却液冲击导致薄壁工件变形。气路与液路的接口采用行业通用的标准管螺纹规格，可直接替换机床上原有老旧冷却喷嘴，无需对现有冷却、供气系统做改造，降低现场升级的成本与安装难度。
