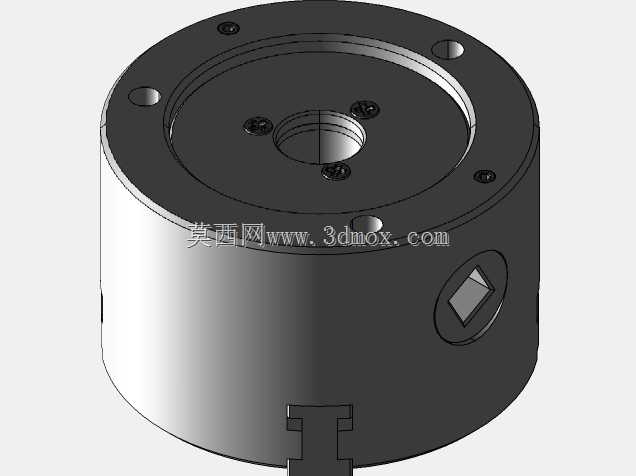

80mm规格四爪车床自定心夹头结构

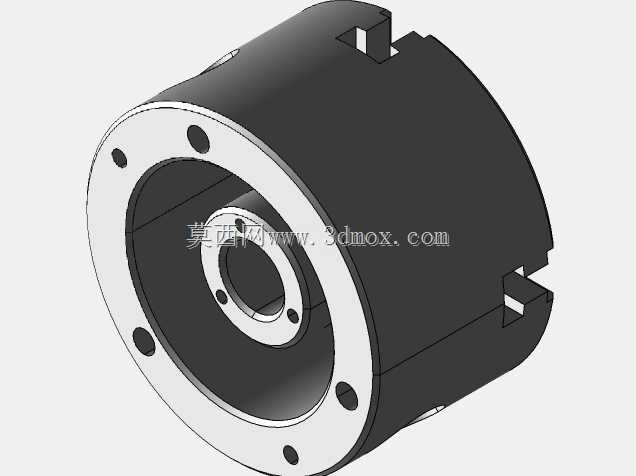

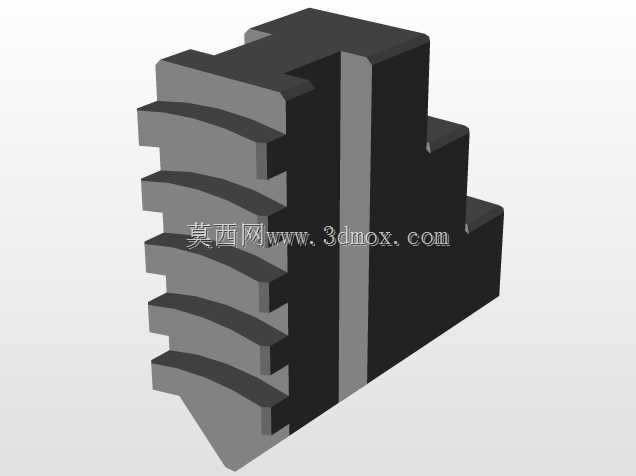

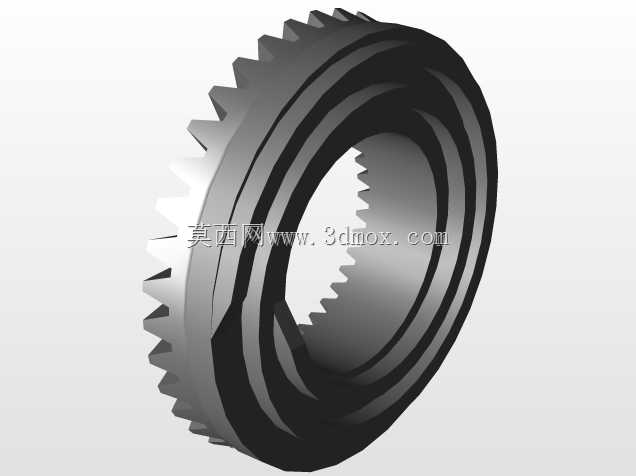

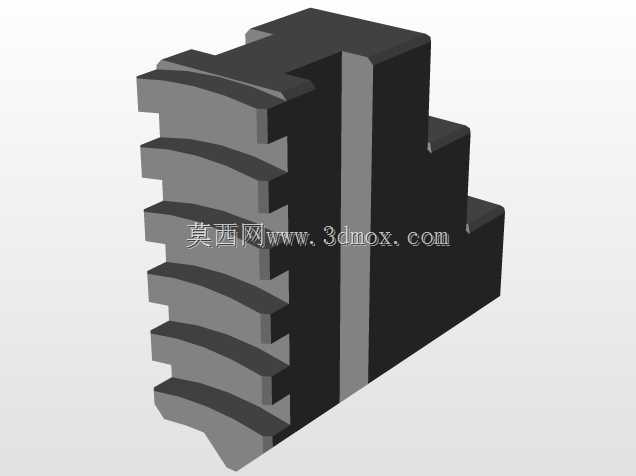

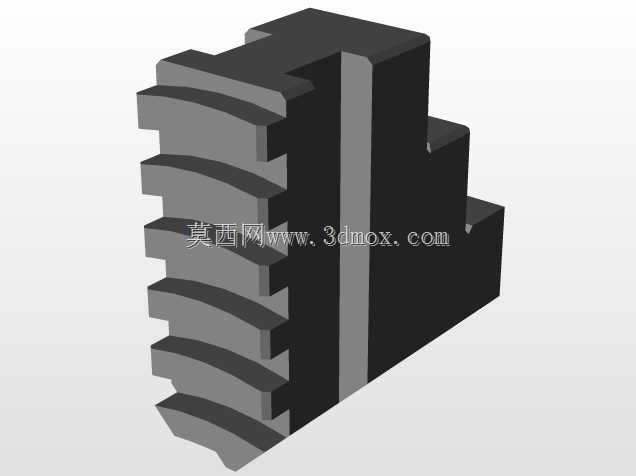

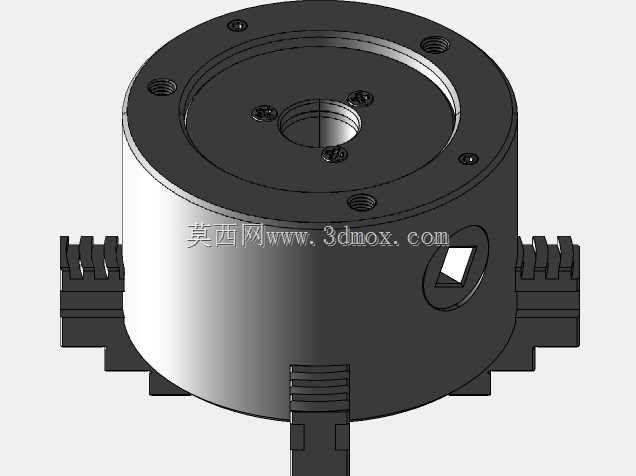

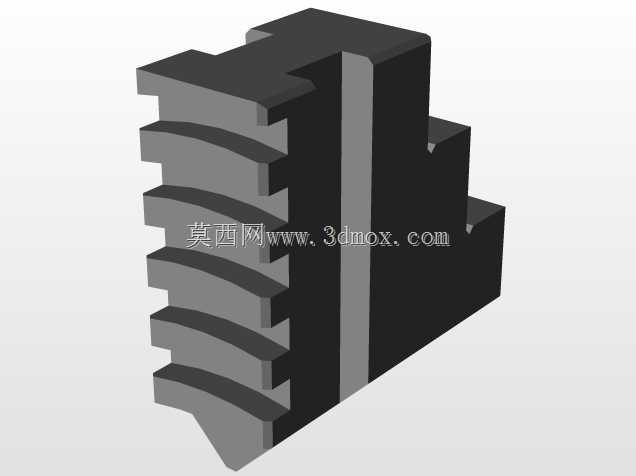

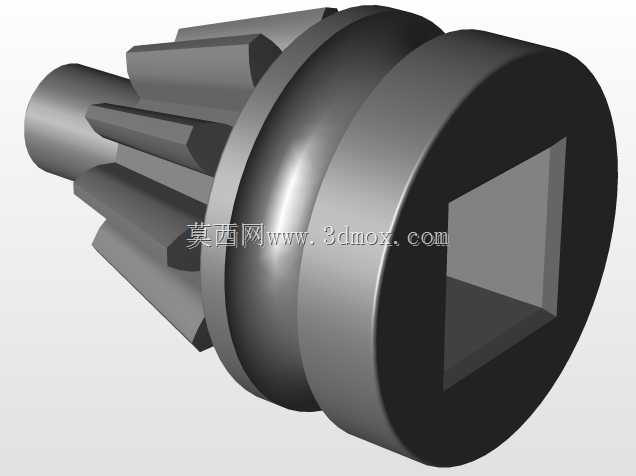

在金属切削加工领域，车床夹头是直接决定工件装夹精度与加工效率的核心功能部件，这款直径80mm的四爪车床夹头，主要适配中小型台式车床、仪表车床的主轴装夹需求，可覆盖小尺寸轴类、盘类、异形截面工件的装夹作业场景，常见于五金零配件批量加工、精密仪器零件修配、教学实训车床配套等工况，能够在车削外圆、内孔、端面、锥面及螺纹加工工序中，为工件提供稳定可靠的夹持力，避免高速切削过程中工件出现偏移、甩动等问题，保障加工尺寸精度与表面粗糙度达标。从功能特性来看，这款四爪夹头采用单四方调节孔驱动的内部联动结构，区别于传统四爪单动卡盘需要逐个调整卡爪位置的操作逻辑，通过专用扳手转动侧部的调节方榫，即可带动四个卡爪沿径向同步开合，既保留了四爪卡盘夹持力大、夹持范围广的优势，又兼具自定心卡盘装夹效率高、对中操作简便的特点，卡爪前端设计有可更换的钳口结构，可根据工件的外形轮廓更换正爪、反爪或软爪，既能够夹持小直径的实心棒料，也可以反向装夹大直径的盘类工件，适配不同装夹需求。在设计思路上，这款夹头整体采用短圆柱型主体结构，主体外壳采用高强度合金结构钢材质，经调质处理后具备足够的刚性与抗变形能力，可承受大切削量加工时的径向切削力与扭矩负载；夹头背部设计有与车床主轴端匹配的安装止口与连接螺孔，安装时可通过止口实现与主轴的快速同轴定位，再通过周向分布的紧固螺钉完成固定，安装边界清晰，无需额外制作过渡连接盘即可适配多数同规格主轴的车床；夹头内部的传动螺纹与卡爪配合面均经过精磨处理，配合间隙控制在极小范围内，可有效降低装夹时的定心误差，保障重复装夹精度。夹头正面周向分布的沉头孔用于内部结构的装配紧固，侧部的调节方榫位置经过局部淬火处理，可承受扳手反复转动带来的磨损，延长夹头的整体使用寿命；卡爪的滑动导轨面设计有防尘密封结构，可阻挡车削过程中产生的铁屑、切削液进入夹头内部，避免卡滞、磨损内部传动构件，减少日常维护的频次。在实际使用中，这款夹头的夹持范围可覆盖从几毫米的小直径棒料到接近夹头外径的盘类工件，四个卡爪同步运动的特性让操作人员无需反复打表找正即可快速完成工件装夹，尤其适合批量零件的加工场景，能够有效缩短装夹辅助时间，提升车床的加工效率；同时相较于三爪自定心卡盘，四爪的夹持接触面积更大，对异形截面工件的适配性更强，可装夹方形、矩形等非圆截面的工件，拓展了小型车床的加工适配范围。
