RJ45面板安装式网络接口连接器结构设计

在工业通讯、综合布线、机柜集成、设备组网等场景中，面板安装型RJ45连接器是实现以太网信号稳定传输、设备端接口规整引出的核心接插部件，这类连接器广泛应用于工控机箱、通信机柜、安防设备、工业网关、测试仪器等需要将网络接口固定在设备面板上的场景，能够避免线缆直接拉扯主板网口，提升接口的耐用性与布线整洁度，同时为设备外部提供标准化的以太网接插界面，方便现场组网布线与后期维护。

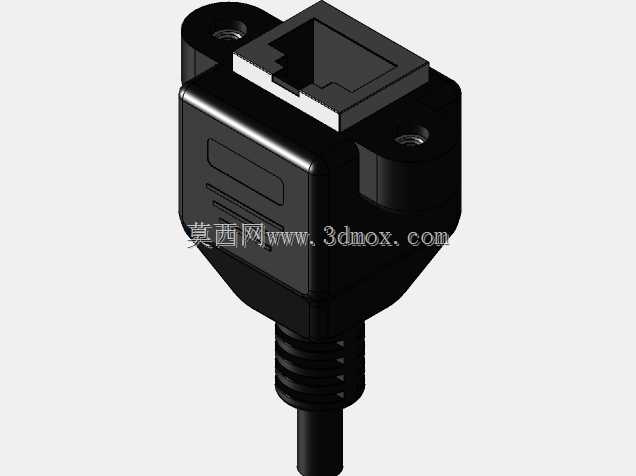

这款RJ45面板安装连接器在设计上充分考虑了现场安装与长期使用的实际需求，整体采用带固定耳的壳体结构，两侧的安装耳预留了标准安装孔位，可通过螺丝直接将连接器固定在设备面板的开孔处，安装后结构稳固，不会因反复插拔网口出现松动移位的问题。连接器尾部设计了带螺纹的线缆锁紧结构，接入网线后可通过尾部的锁紧件固定线缆外皮，避免线缆受外力拉扯时导致内部线芯脱焊、接触不良，大幅提升接插部位的抗拉伸、抗弯折性能，适配工业现场复杂的布线环境。

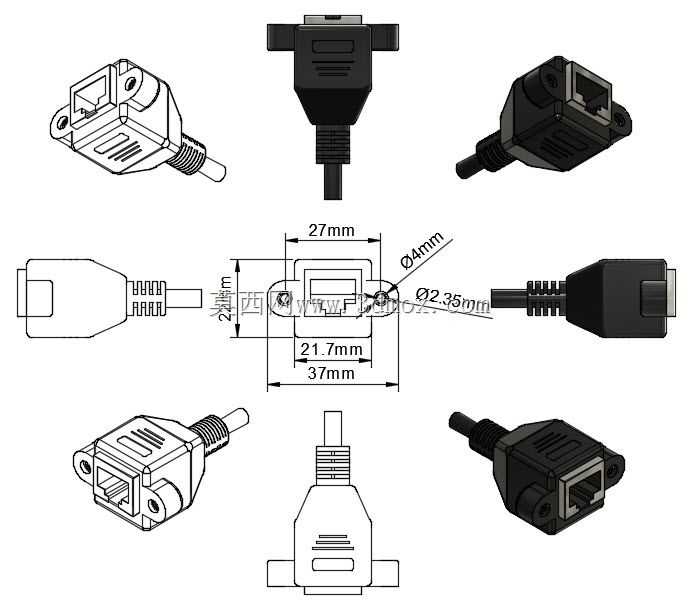

从结构细节来看，连接器内部预留了标准RJ45模块的安装位，可兼容常规8P8C网络模块，满足百兆、千兆以太网的信号传输要求，壳体采用硬质绝缘工程塑料材质，既具备足够的结构强度保护内部接插模块，又能实现接口部位的电气绝缘，避免金属面板与内部线路接触造成短路风险。外形尺寸方面，连接器主体宽度为27mm，安装孔位横向间距为21.7mm，整体纵向总长度为37mm，尾部出线口适配直径4mm的标准网线，安装耳处的固定孔直径为2.35mm，整体安装边界清晰，在面板开孔设计时可直接参考该尺寸预留安装空间，无需额外调整适配，能够直接匹配多数工控设备、通信机柜的标准面板开孔规格。

在实际使用中，这款连接器可实现设备内部网络模块与外部网线的可靠衔接，面板外露的接口端与常规水晶头适配，插拔手感顺畅，卡扣配合紧密，长期反复插拔也不会出现接触松动、信号衰减的问题。设计过程中兼顾了安装便捷性与使用可靠性，既简化了设备面板的接口装配流程，又能在复杂工业环境下保障网络连接的稳定性，减少因接口松动、线缆拉扯导致的网络故障，适合各类需要固定安装网口的电子、通信、工业控制类设备使用。
