工业传动用链轮滚子链配套组件

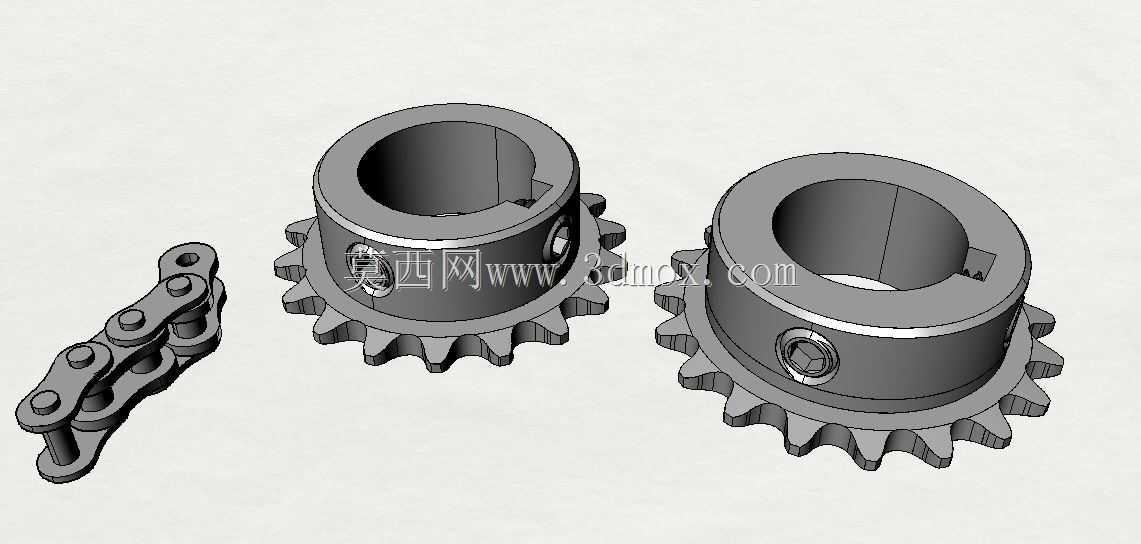

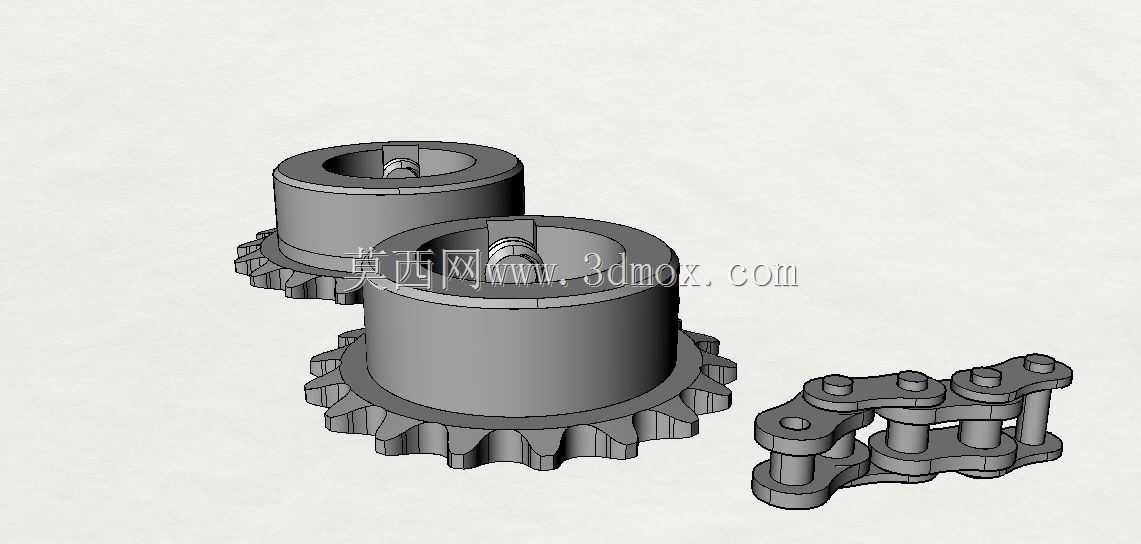

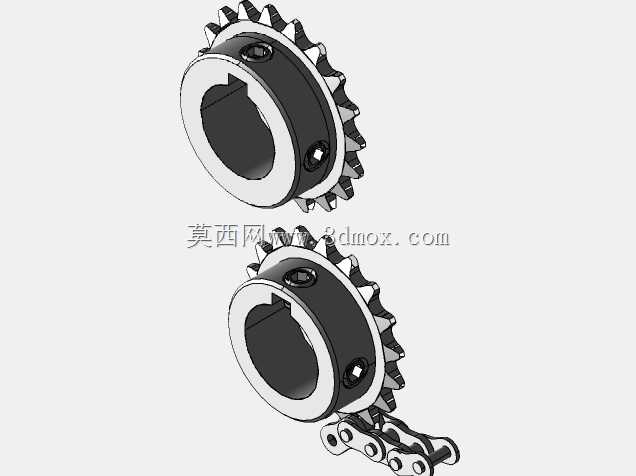

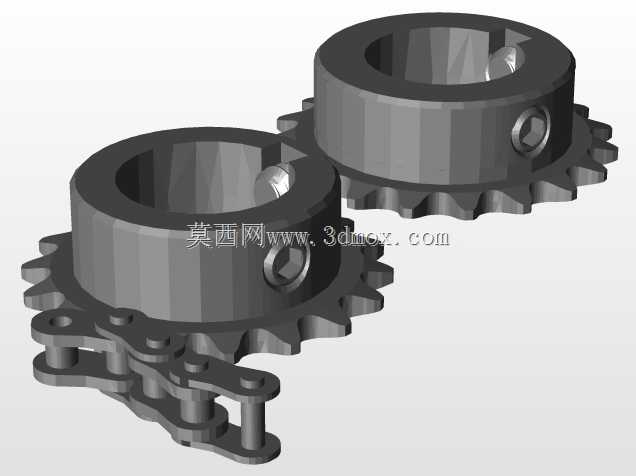

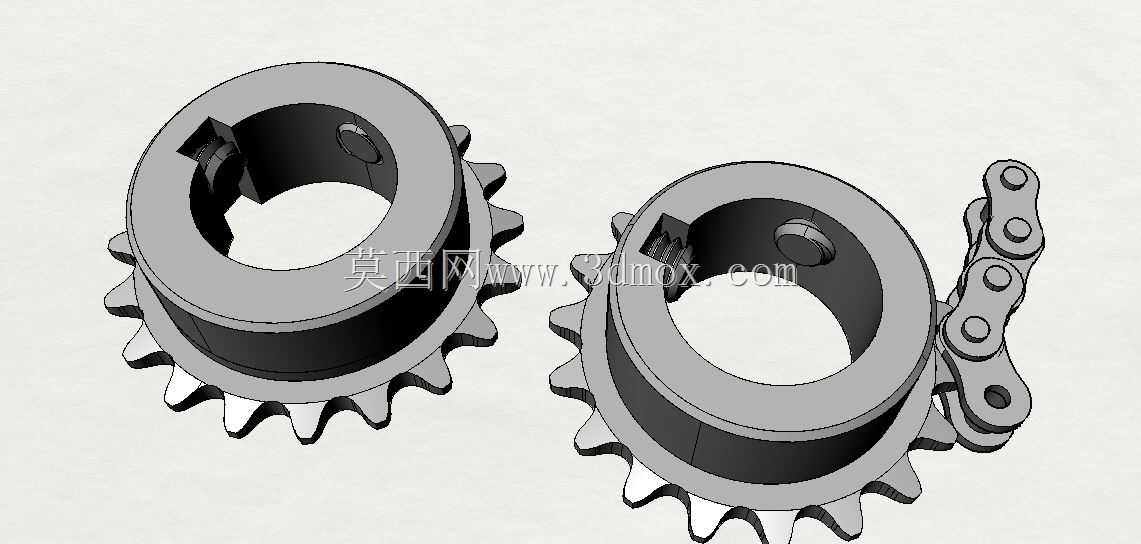

这套链传动配套组件广泛应用于各类需要精准同步动力传输的工业场景中，覆盖轻工生产线输送、小型农机动力传递、自动化设备工位转运、通用机床进给传动等多个领域，可在低速重载、多尘、有一定油污的常规工业环境下稳定工作，相比带传动不存在打滑丢转问题，相比齿轮传动对安装中心距的适配范围更宽，能在两轴中心距较大的布局下完成动力传递，有效简化设备整体的传动布局设计。组件包含两个结构一致的传动链轮与一段配套滚子链，链轮采用轮毂与轮齿一体化的结构设计，中心内孔预留了标准键槽安装位，可通过平键与传动轴实现周向固定，轮毂侧面设置了紧定螺钉安装孔，安装完成后可拧入紧定螺钉抵紧传动轴表面，实现链轮的轴向定位，避免设备运行过程中链轮出现轴向窜动，保障传动啮合的稳定性。链轮轮齿采用标准滚子链啮合齿形设计，齿廓曲线经过优化，能与配套滚子链的滚子实现顺畅啮合，减少啮合过程中的冲击与磨损，降低传动运行的噪音，轮齿的齿距公差控制在高精度区间，保证每一个齿都能与链节精准配合，避免跳齿、脱链等故障发生。配套的滚子链采用标准外链板、内链板、销轴、滚子组合结构，滚子可在啮合时相对轮齿滚动，大幅降低啮合摩擦损耗，延长整套传动组件的使用寿命。在设计过程中，充分考虑了实际安装的边界条件，链轮轮毂的外径小于轮齿齿顶圆直径，不会对链条的啮合运动造成干涉，中心内孔的尺寸适配常规直径的传动转轴，键槽的位置与尺寸符合通用机械安装标准，无需额外加工修改即可直接完成装配；链轮的轴向厚度经过合理设计，既保证了轮毂与轴的配合长度足够，提供稳定的支撑强度，又不会占用过多的轴向安装空间，适配紧凑布局的设备安装需求。两个链轮可分别安装在主动轴与从动轴上，通过调整两轴的中心距张紧配套滚子链，即可实现稳定的动力传输，传动比准确，传动效率高，作用在轴上的径向压力相比带传动更小，可有效延长传动轴与配套轴承的使用寿命，能在温度变化范围较大、环境清洁度一般的车间场景下长期可靠运行，日常维护仅需定期加注润滑脂减少磨损即可，无需复杂的保养操作。
