带衬套剖分式滑动轴承结构设计

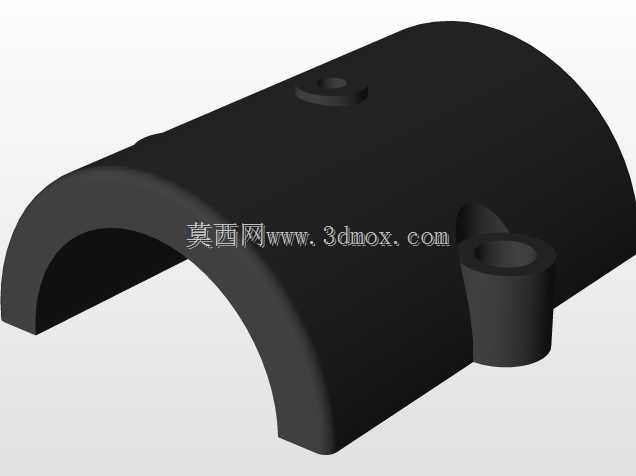

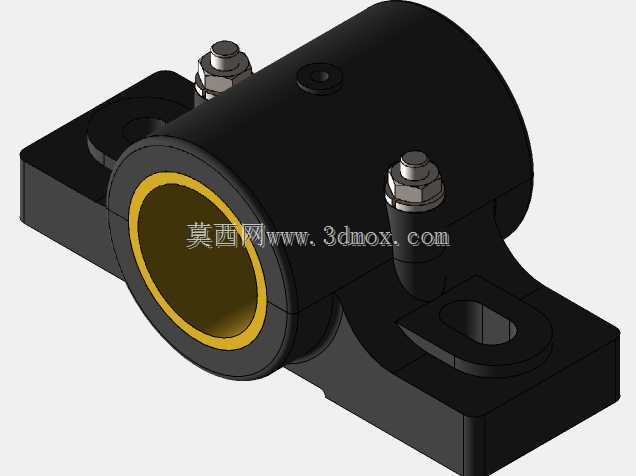

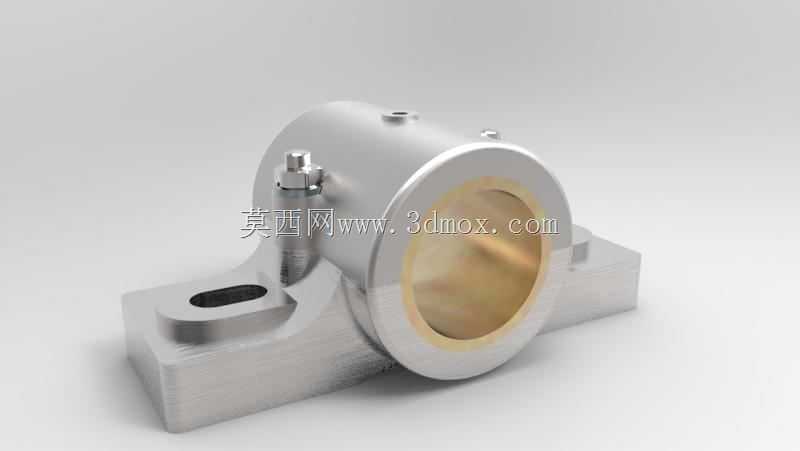

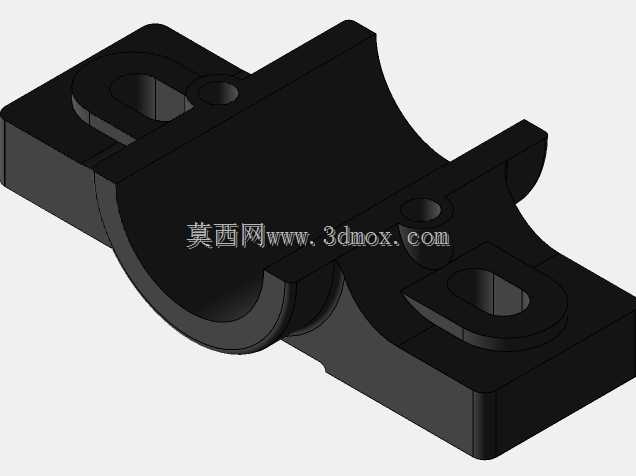

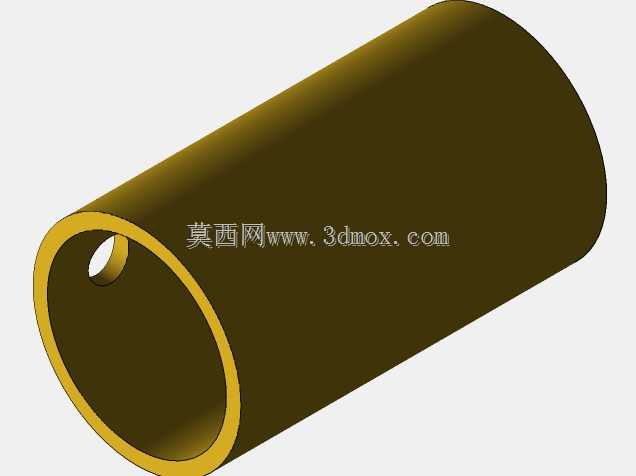

这款带衬套的滑动轴承，是工业传动系统中承担径向载荷支撑的核心基础部件，广泛应用在中低速重载的传动场景中，比如矿山输送设备的辊筒支撑、纺织机械的主轴承载、中小型减速机的输入输出轴定位、农业机械的传动轴支撑等场景，相比滚动轴承，它具备更强的抗冲击载荷能力、运行更平稳静音，在安装空间受限、需要剖分装配的维护场景中优势尤为突出。从实际用途来看，它的核心作用是为旋转轴提供稳定的径向支撑，约束轴的径向跳动量，同时通过内嵌的耐磨衬套降低轴颈转动过程中的摩擦损耗，避免轴本体直接磨损，衬套磨损后可单独更换，大幅降低设备全生命周期的维护成本。从功能特性上看，这款轴承采用剖分式座体结构，上下座通过紧固螺栓锁紧，不需要将轴端的传动部件全部拆卸即可完成轴承的安装与更换，适配后期维护难度大的长轴传动场景；内嵌的铜合金衬套具备优异的自润滑性能与耐磨特性，配合座体上预留的注油孔，可以定期加注润滑脂，在衬套内壁形成稳定油膜，进一步降低摩擦系数，提升连续运行的使用寿命；座体两侧的安装底座开设了长条形安装孔，可以适配一定范围内的安装位置偏差，降低安装过程中的对位精度要求，提升现场装配的容错率。设计思路上，这款轴承优先考虑了重载场景下的结构强度，座体采用加厚的铸铁材质构型，承载区域做了加厚加强处理，避免长期受载出现座体变形；衬套与座体采用过盈配合加止动螺钉定位的方式，防止轴转动过程中衬套跟转出现座体磨损；上下座的结合面做了精密的贴合加工，保证锁紧后内孔的圆度，避免出现卡轴、偏磨的问题。从安装边界来看，底座的两个安装孔中心距预留了充足的紧固件操作空间，轴承内孔的轴向长度根据常规轴颈的支撑跨距设计，既保证足够的支撑面压，又不会占用过多的轴向安装空间；座体顶部的注油孔位置避开了安装锁紧区域，日常维护注油时不需要拆卸周边防护部件即可操作；整体外形的轮廓做了圆角过渡处理，避免装配过程中出现锐边划伤，同时也减少应力集中点，提升座体的抗疲劳强度。在实际运行过程中，这款轴承可以承受持续的径向冲击载荷，适配多粉尘、多水汽的复杂工业环境，衬套的磨损量可以通过定期检修直观判断，维护操作简单，不需要专用工装即可完成衬套更换，非常适合应用在维护条件有限的工业生产现场。
