可灵活配置的通用模块化磁环电感结构

这款模块化电感结构，主要面向各类电源转换、信号滤波、电磁兼容整改的工业应用场景，在开关电源输出端滤波、光伏逆变回路储能、车载DC-DC转换模块、工业伺服驱动电流滤波、通信设备供电回路降噪等场景中都能适配使用，能够在电路中承担储能、滤除高频纹波、抑制浪涌电流、匹配线路阻抗的核心作用，有效降低电路中的电磁干扰，提升整套电子设备运行的稳定性与可靠性。

设计之初，核心思路是解决传统定型电感参数固定、改型成本高的痛点，采用全参数关联的模块化设计逻辑，将磁芯尺寸、线径选择、绕线圈数、引脚排布、安装固定位全部设置为可联动调整的参数项，当需要适配不同功率等级、不同电感量需求、不同安装空间的电路场景时，只需调整对应参数，整套模型即可自动完成结构更新，无需从零开始重新绘制绕线与磁芯结构，大幅缩短电感选型适配阶段的结构验证周期，也能减少定制化电感打样前的结构干涉风险。

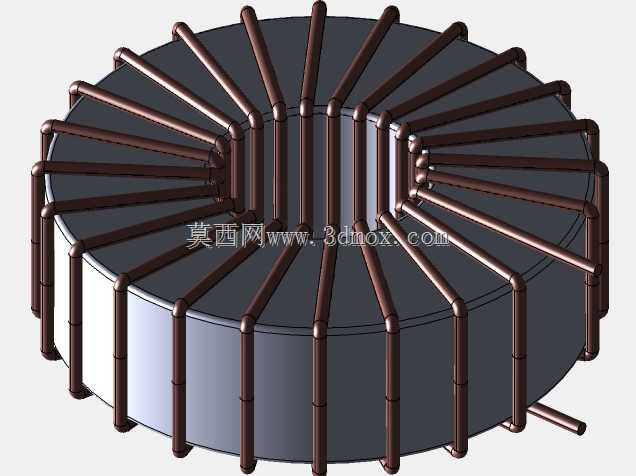

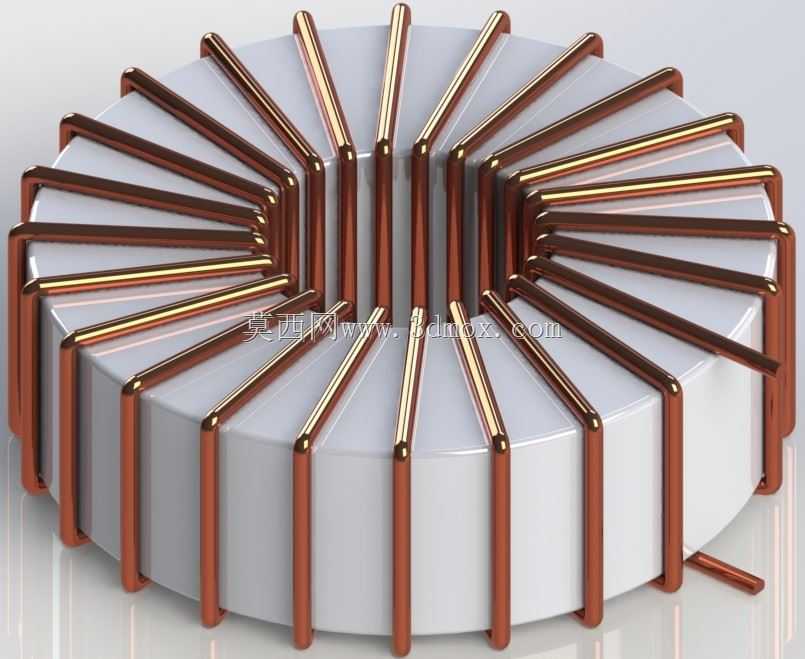

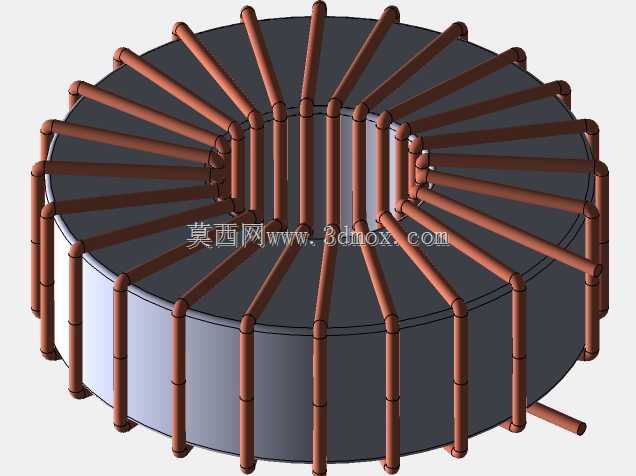

外形结构上采用扁平圆柱磁环作为基底，绕组采用立绕排布方式，相比传统平绕结构，立绕方式能够带来更好的散热效果，绕组之间的间隙均匀，能有效降低工作过程中的集肤效应损耗，同时磁环的闭合磁路结构可以最大程度减少漏磁，避免对周边电路元器件造成电磁干扰。安装边界设计上，预留了底部平贴安装的基准面，引脚出线位置可根据PCB板的焊盘间距灵活调整，整体外径、高度可根据实际安装空间做等比例缩放，绕组的出头长度、弯折角度也可根据接线需求做适配调整，既可以适配直插式PCB安装，也能调整为引脚外接螺栓固定的大功率安装形式。

在功能特性层面，这种可配置的模块化结构，能够覆盖从几微亨到毫亨级的电感量需求，通过调整磁芯材质参数、绕组线径与圈数，可适配不同的额定电流场景，从小功率信号回路的毫安级电流，到大功率电源回路的数十安级电流都能匹配对应结构，绕组的排布经过优化，相邻绕组之间的绝缘间隙均匀，能够满足不同电压等级的绝缘要求，磁芯与绕组之间预留了绝缘层的装配空间，可根据绝缘等级要求适配不同厚度的绝缘衬垫，整体结构在设计时充分考虑了批量生产的绕制工艺可行性，参数调整后的结构不会出现绕线干涉、无法加工的问题，能够直接对接生产工艺做快速落地。
