25mm规格环形感应线圈结构设计

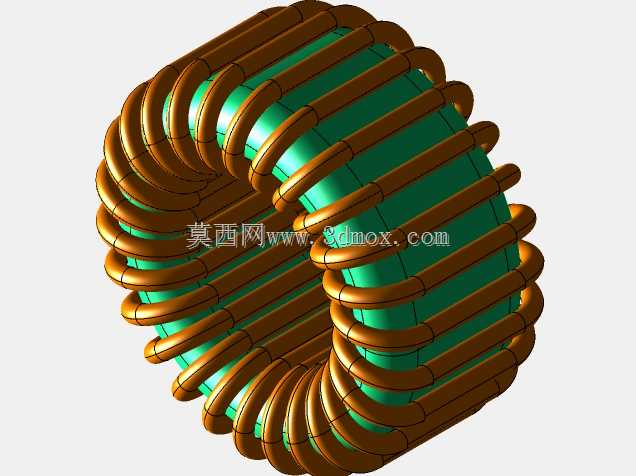

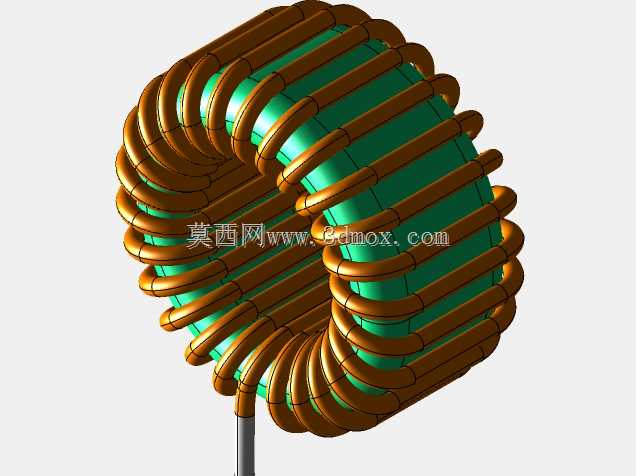

这款25mm规格的环形感应部件，主要应用在中小功率电磁感应加热场景、高频开关电源的储能电感环节、非接触式感应供电的耦合端以及小流量流体的电磁感应加热通路中，在小型工业加热设备、桌面级感应热处理装置、便携感应加热工具里是核心的电磁转换部件，也可作为精密电子设备里的共模电感磁环绕组结构使用，承担电磁能量转换、交变磁场生成、干扰信号抑制的核心作用。从实际使用场景来看，这类环形结构相比直条型感应部件，拥有更闭合的磁路，漏磁量极低，能量转换效率更高，在对电磁屏蔽要求较高的小型设备内，能减少交变磁场对外围精密电子元件的信号干扰，同时在同等功率需求下，环形结构的体积更紧凑，适配小型化设备的内部安装空间要求。在功能特性上，该部件采用双层结构设计，内层为环形磁芯基体，外层采用多匝均匀环绕的铜质绕组，绕组沿环形周向等距排布，每匝绕组的间距保持一致，能保证环形周向的磁场分布均匀，在作为感应加热部件使用时，环形中心通孔区域的交变磁场强度均匀，穿过通孔的金属工件可以获得均匀的感应加热效果，避免局部过热导致的工件热处理性能不均问题；作为电感元件使用时，均匀排布的绕组能保证电感量的稳定性，降低绕组间的寄生电容，提升元件在高频工况下的工作稳定性。设计过程中，首先确定了25mm的环形外径基准尺寸，匹配小型设备的安装预留空间，环形的中心通孔尺寸经过核算，既保证足够的磁路截面积满足功率传输要求，也预留了适配常见被加热工件直径、或者穿心式安装的走线空间；绕组的匝数、单匝绕组的线径是结合目标工况的工作电流、工作频率参数匹配设计的，绕组外层做了绝缘包覆处理，避免匝间短路，同时绕组与内层磁芯之间预留了均匀的绝缘间隙，保证绝缘可靠性的同时，也为高频工作下的绕组散热预留了微小的空气流通间隙。安装边界上，该环形部件整体为对称回转结构，安装时可通过环形中心的通孔采用穿心式固定，也可依托环形外侧的平整面做贴合固定，整体外形无突出的尖锐结构，外围安装避让空间仅需比环形外径大3-5mm即可，适配紧凑的设备内部布局，同时对称的结构也让部件在工作时的电磁受力均匀，不会因为结构不对称产生额外的振动噪音。
