二十英寸玻璃纤维管轴流风机结构

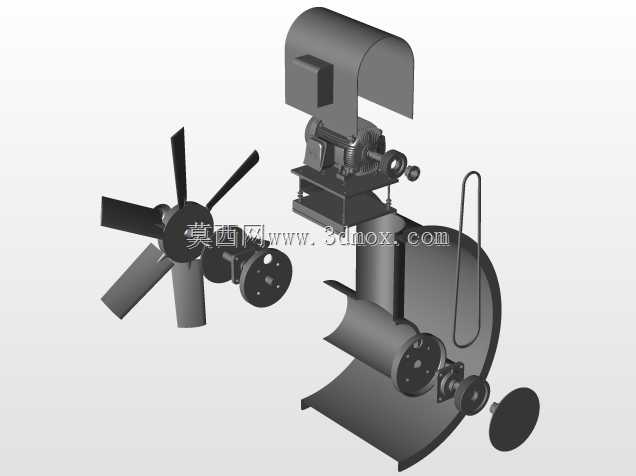

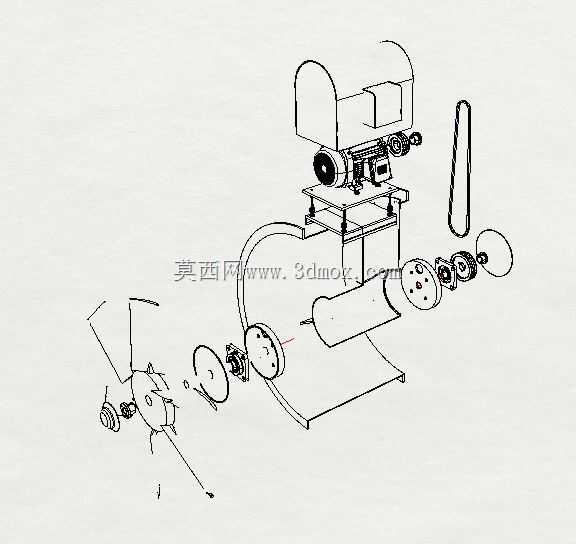

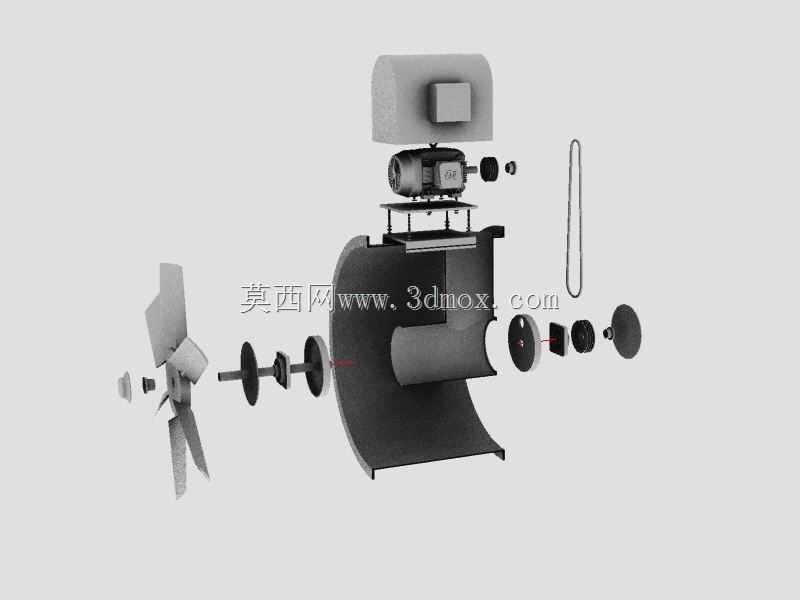

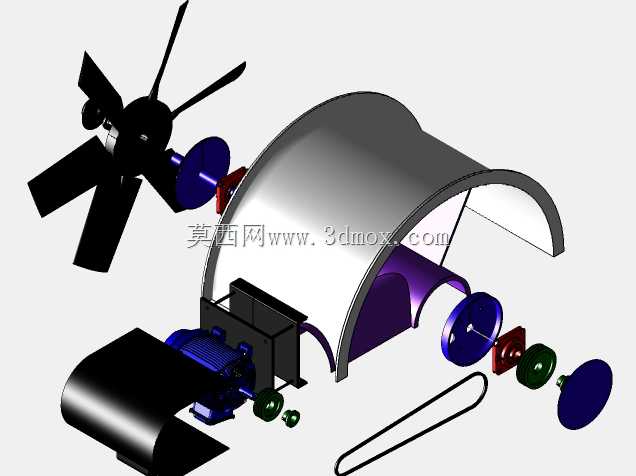

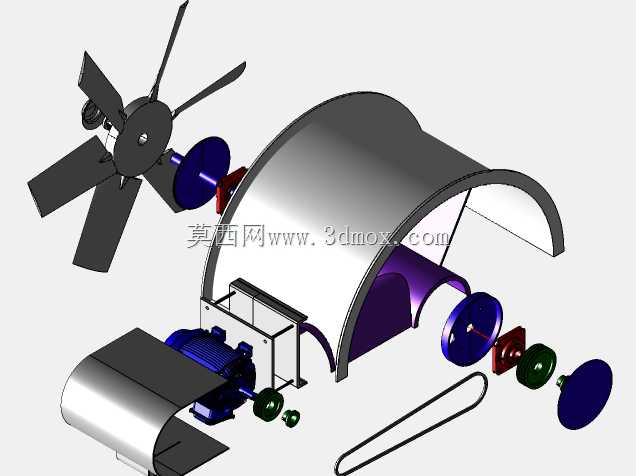

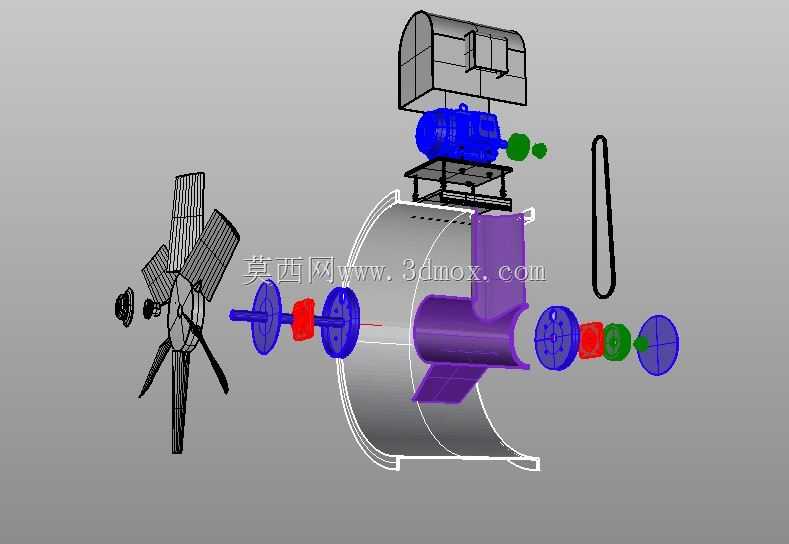

这款二十英寸规格的管轴流风机，主要应用于工业厂房通风换气、化工管道排风、大型仓储空间空气置换、防腐工况下的气体输送场景，可适配中低压通风系统的管路布设需求，能够在含腐蚀性介质的空气输送环境中长期稳定运行，为作业空间提供持续的定向气流输送，保障空间内空气流通效率，降低有害气体、湿热空气的滞留时长。从实际用途来看，该风机可直接对接圆形通风管道，既可以作为送风单元将新鲜空气压入目标空间，也可作为排风单元将室内浑浊、带轻微腐蚀性的气体抽出管路系统，适配化工车间、电镀厂区、污水处理站的通风管路布设，也可用于大型商用建筑的管道式通风补风场景。产品采用玻璃纤维作为主体壳体材质，本身具备优异的耐腐蚀性能，能够抵御常见酸碱雾气、潮湿盐雾的侵蚀，相比金属壳体风机更适配腐蚀工况下的长期使用需求。从设计思路上，这款风机采用分体式模块化结构设计，将风筒、叶轮组件、传动单元、驱动电机、皮带传动结构做独立拆分设计，各部件通过标准化的连接法兰、定位轴段实现装配，既方便生产阶段的部件加工与精度管控，也便于后期运维过程中的易损件更换，无需整体拆解风筒即可完成叶轮、传动件、密封件的替换作业。叶轮采用多叶片轴流设计，叶片角度经过气动优化，能够在较低运行转速下实现大风量输送，同时控制运行噪音与气流扰动，保障送风过程的平稳性。传动部分采用皮带传动结构，可根据实际风压需求灵活调整传动比，适配不同工况下的转速与风压输出需求，电机独立布置在风筒外侧的安装支架上，避免输送气流直接接触电机，进一步提升设备在腐蚀、高湿环境下的运行可靠性。从安装边界来看，该风机主体为圆形管筒结构，二十英寸的通径对应标准通风管道尺寸，可直接与同规格的通风管道通过法兰对接，风筒两端预留标准法兰连接孔位，安装时只需对齐管路法兰、加装密封垫后紧固螺栓即可完成对接，外侧电机支架预留通用安装孔位，可适配落地支架安装、吊装架固定等多种安装方式，整体安装空间预留充足，传动部件外侧预留运维操作空间，方便后期调整皮带张紧度、添加润滑脂等日常维护操作，设备整体的轴向长度、径向尺寸均适配常规通风管路的布设空间，无需对现有管路做大幅改造即可完成替换安装。
