台式机机箱用轴流散热风扇结构设计

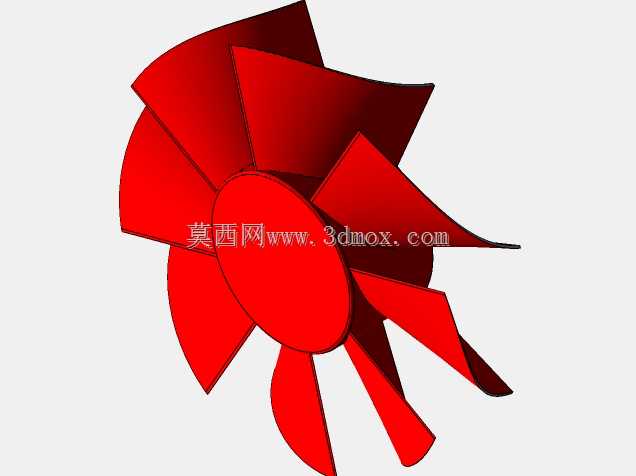

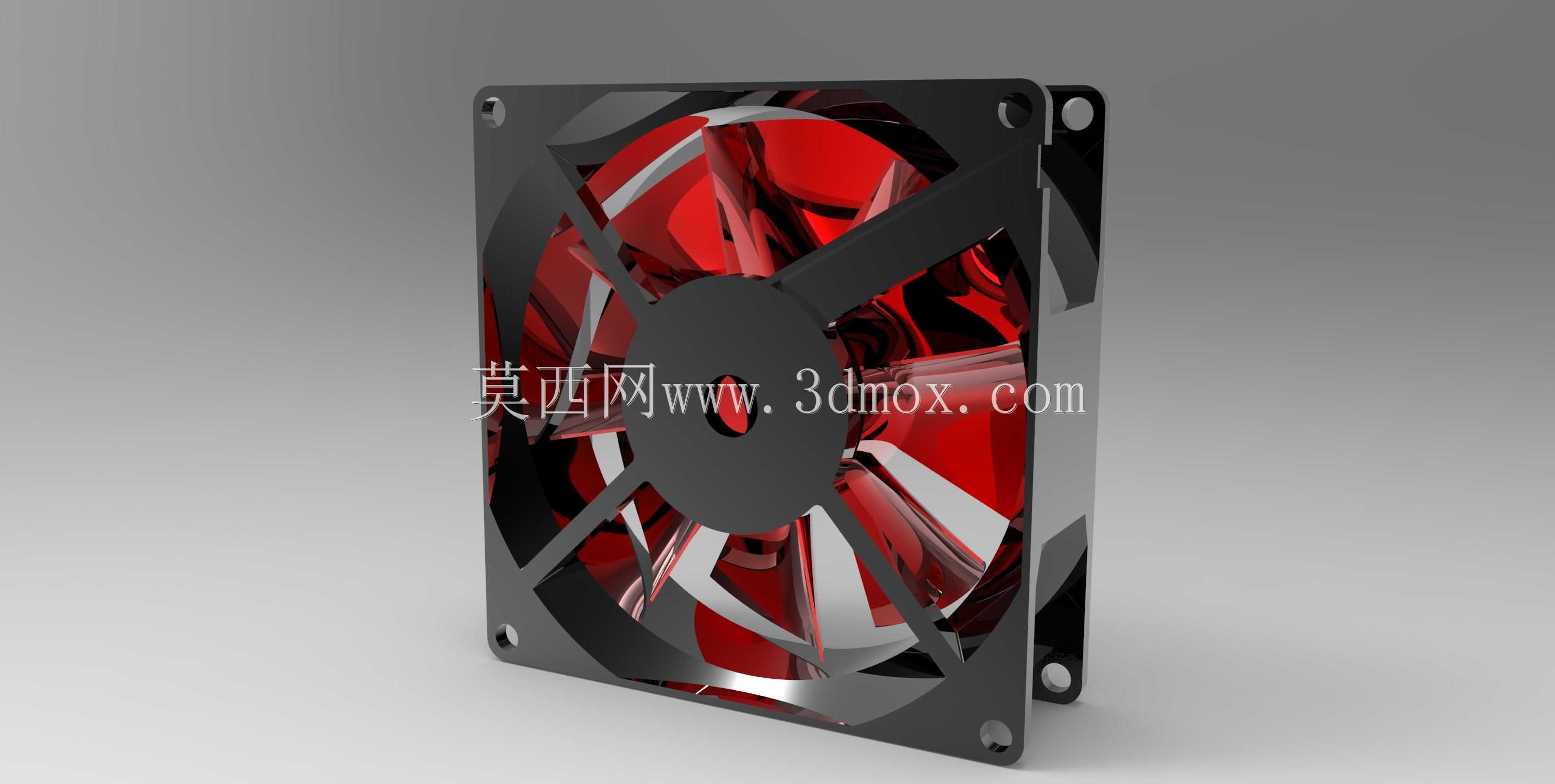

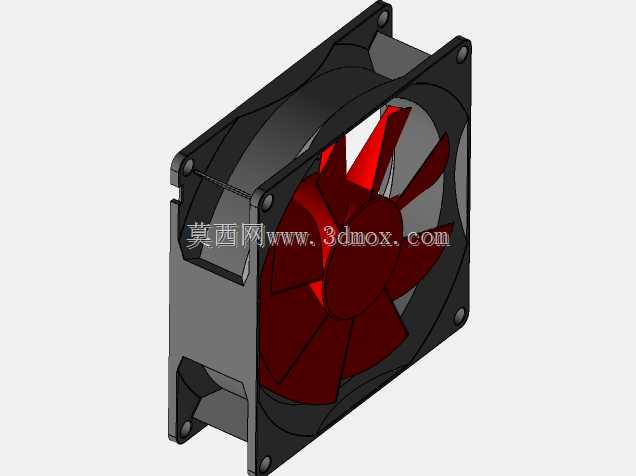

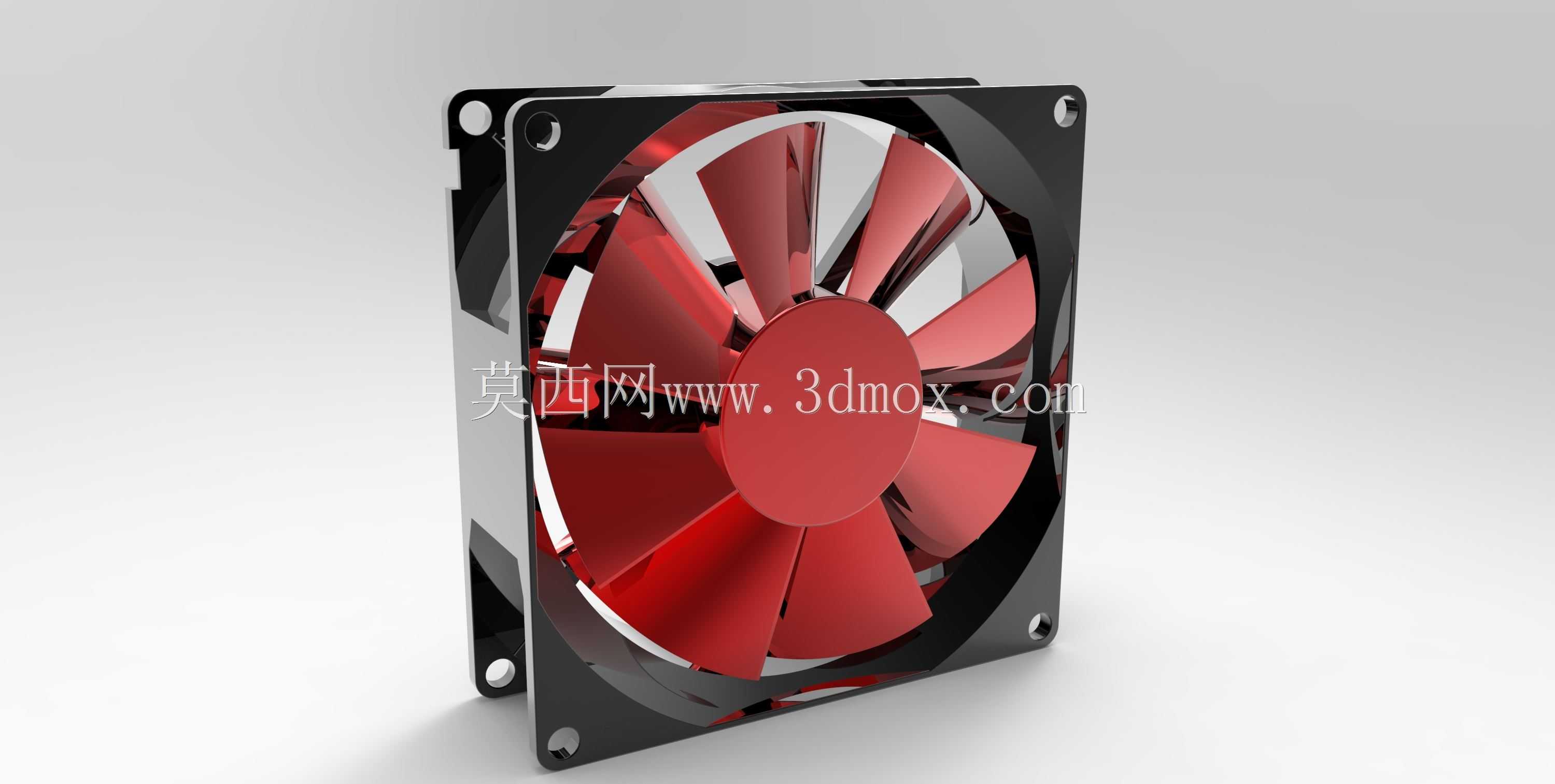

这款轴流散热风扇主要面向台式计算机内部散热场景设计，可适配CPU风冷散热器、机箱进出风位、独立显卡散热模组等多类安装位置，是消费级电子设备主动风冷散热体系里的核心执行部件，核心作用是通过定向气流流动带走电子元器件工作产生的积热，避免芯片、供电模组等部件因温度过高出现降频、性能衰减甚至硬件损坏的问题，维持整机长时间高负载运行下的温度稳定。从功能特性来看，这款风扇采用七叶大倾角扇叶设计，扇叶曲面经过流体力学优化，能够在相同转速下推动更大体量的空气形成定向气流，同时优化了扇叶边缘的切风角度，降低气流扰动产生的风噪，兼顾散热效率与使用静音表现；外框采用标准方形切角结构，框体边角做了加厚处理，既能够提升扇叶运转时的结构稳定性，避免高速转动产生共振异响，也预留了统一规格的安装孔位，适配市面绝大多数散热安装场景。在设计思路上，这款模型还原了量产散热风扇的完整结构细节，包含外框支撑结构、扇叶轮毂、内置驱动腔体、边角安装固定位、侧边走线槽等全部结构，扇叶与外框之间预留了均匀的转动间隙，既避免扇叶转动时与框体产生剐蹭，也尽可能减少间隙处的气流回流损失，提升风压输出表现；中心轮毂做了圆弧收边处理，能够引导气流平滑进入扇叶做功区域，降低进气端的湍流损耗。从安装边界来看，这款风扇采用消费级电子散热领域通用的120mm方形标准规格，整体厚度为25mm，四个安装孔位的中心距为105mm，孔位适配M3规格的安装螺丝，既可以直接固定在机箱预留的12cm风扇位，也可以搭配对应扣具固定在塔式CPU散热器、水冷排等散热组件上；侧边预留的走线槽可以规整收纳风扇供电线，避免线缆干涉扇叶转动，也能让机箱内部走线更加整洁。这类轴流风扇除了台式电脑场景外，也可适配服务器机柜通风、小型工控设备散热、家用电子电器风冷等多类需要主动通风散热的场景，结构设计具备很强的通用性，安装兼容性覆盖绝大多数民用电子散热的安装需求，能够在有限的安装空间内提供稳定的定向气流输出，平衡散热性能、运转噪音与使用寿命三者的表现。
