公制内六角合金钢带肩螺钉精密结构

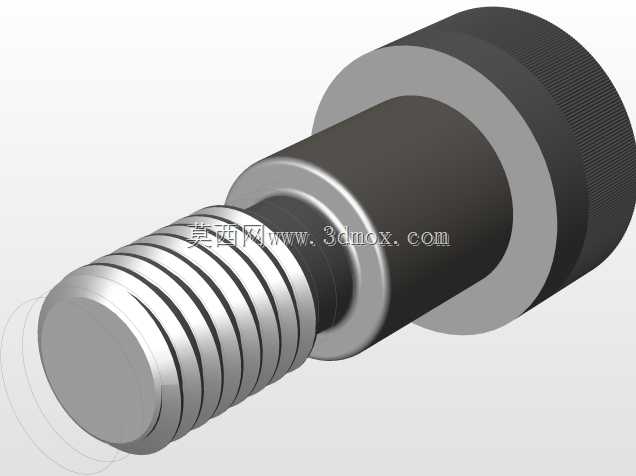

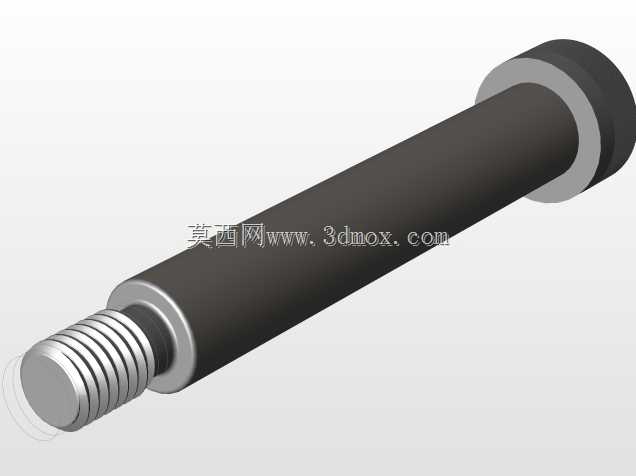

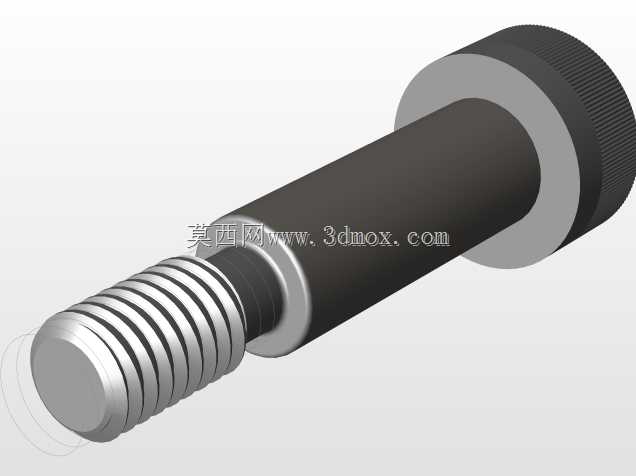

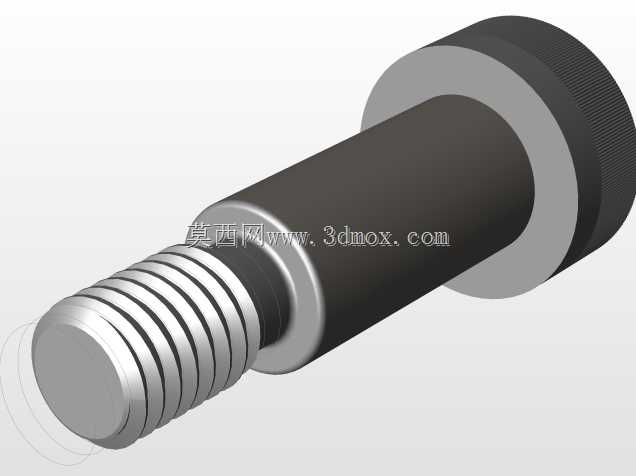

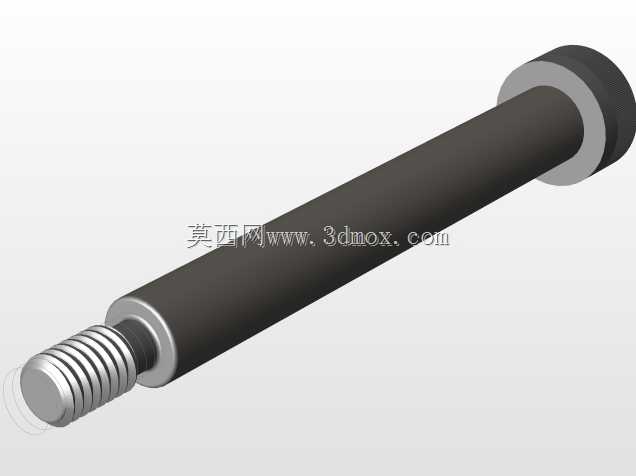

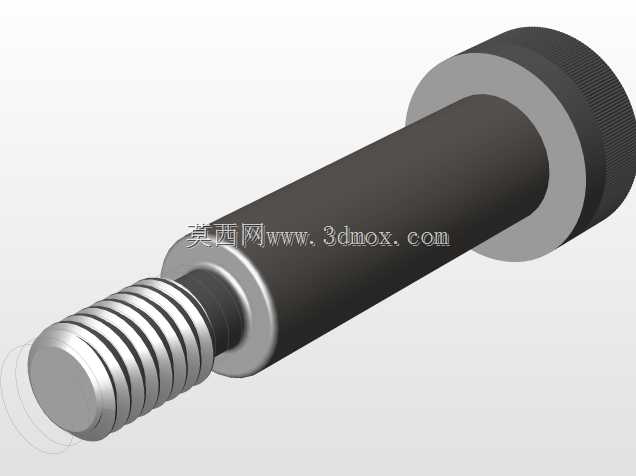

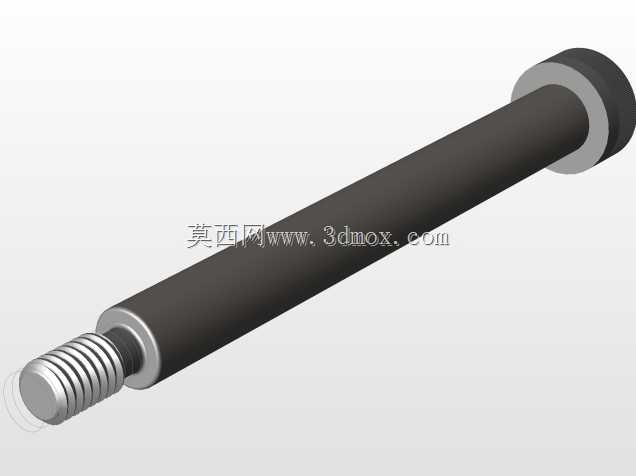

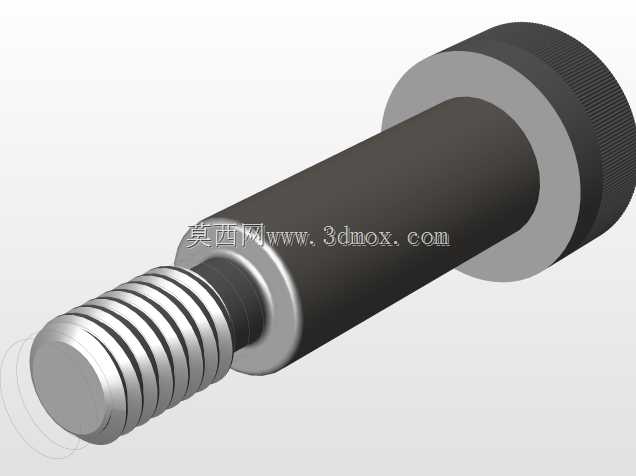

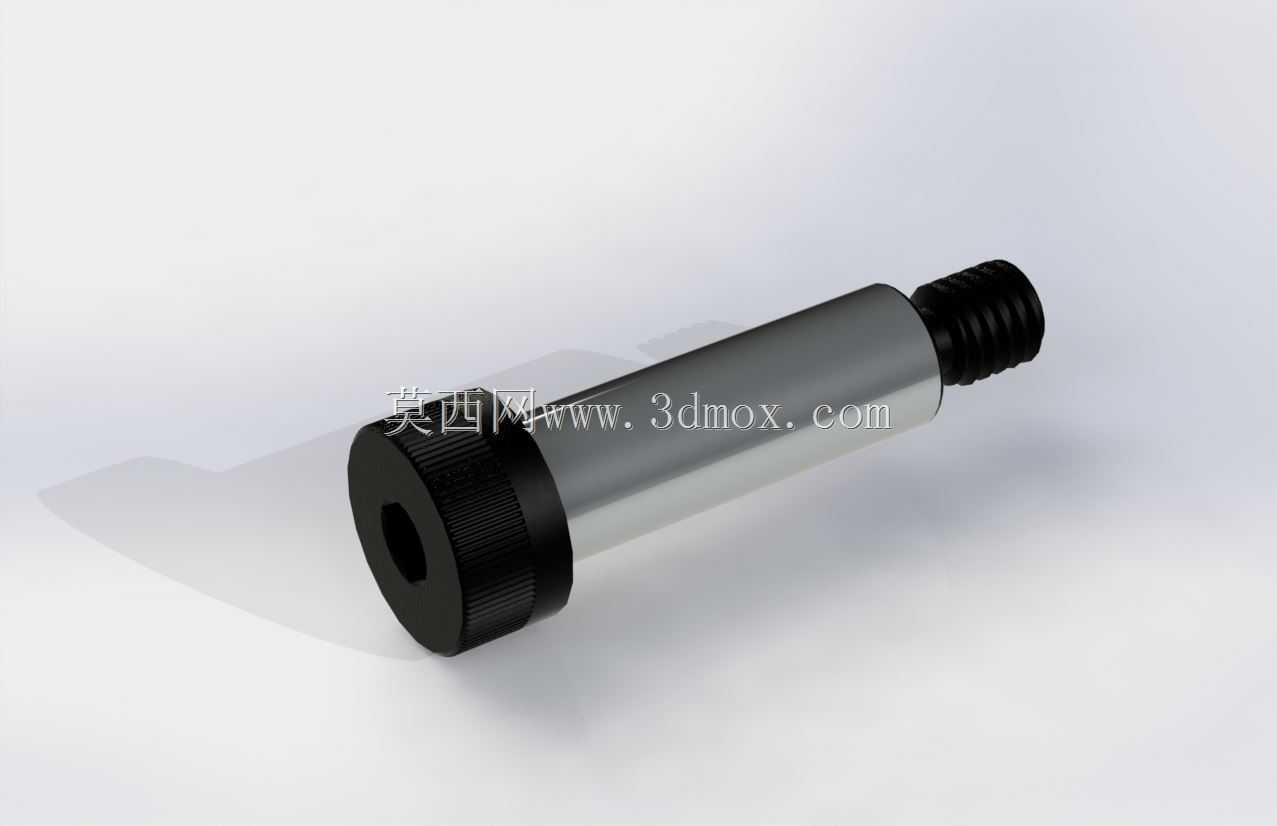

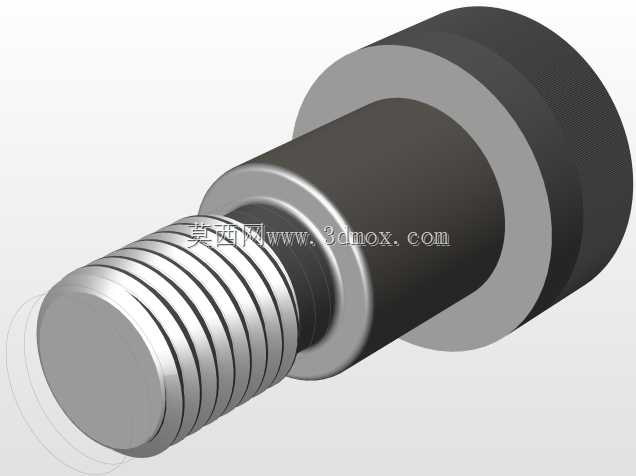

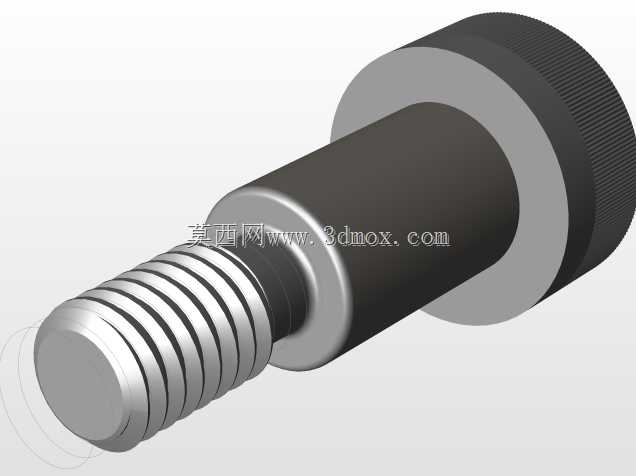

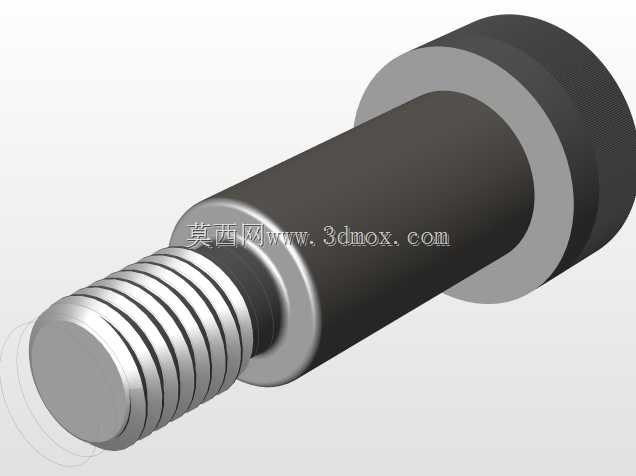

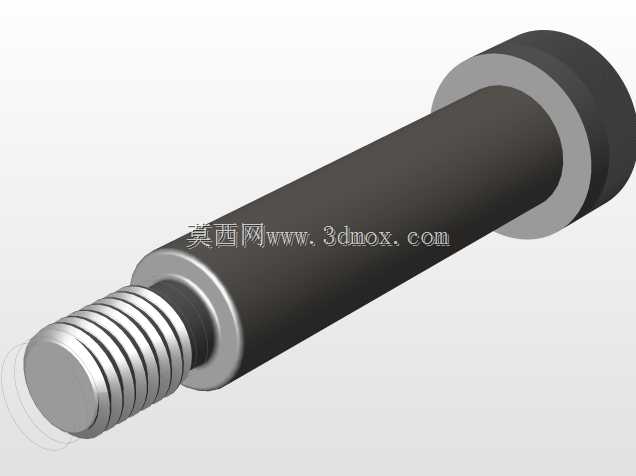

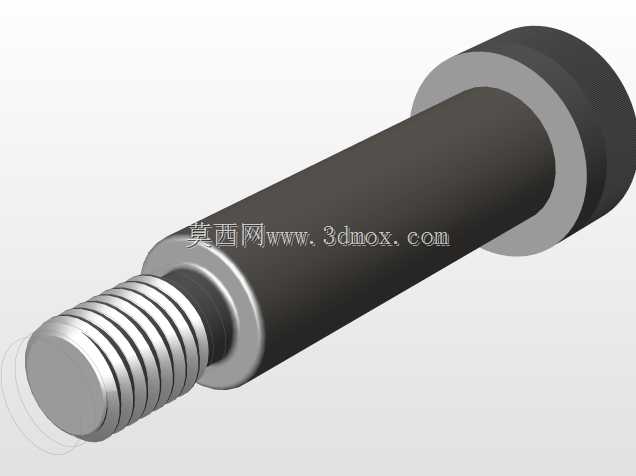

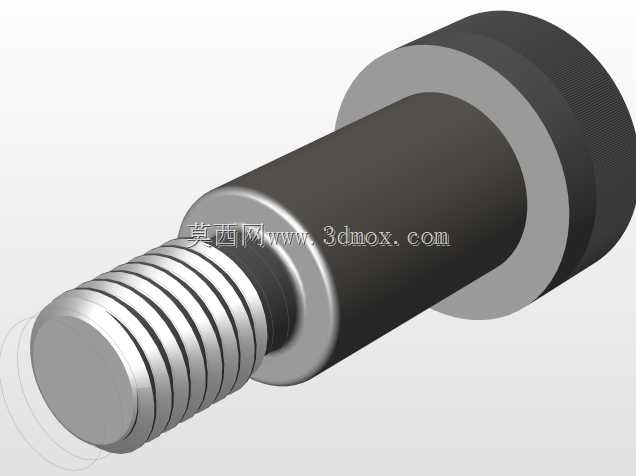

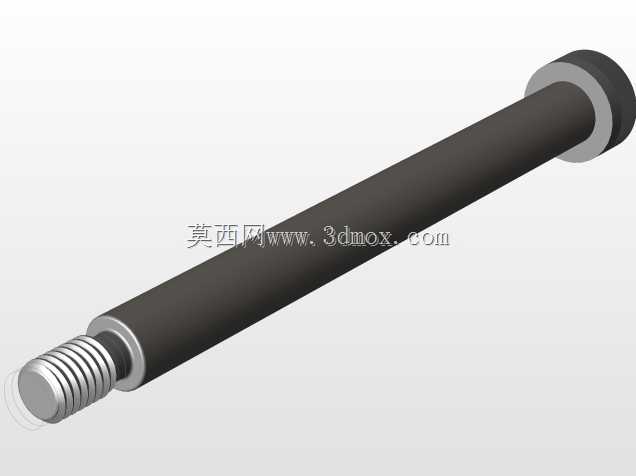

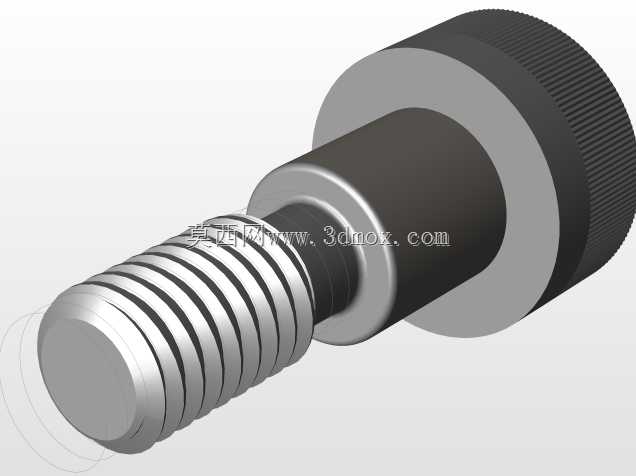

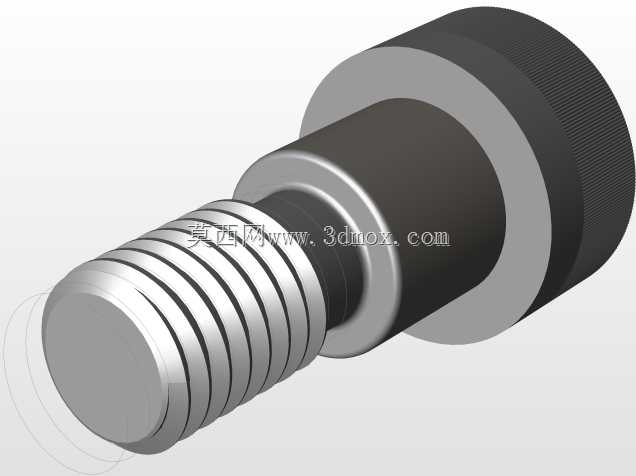

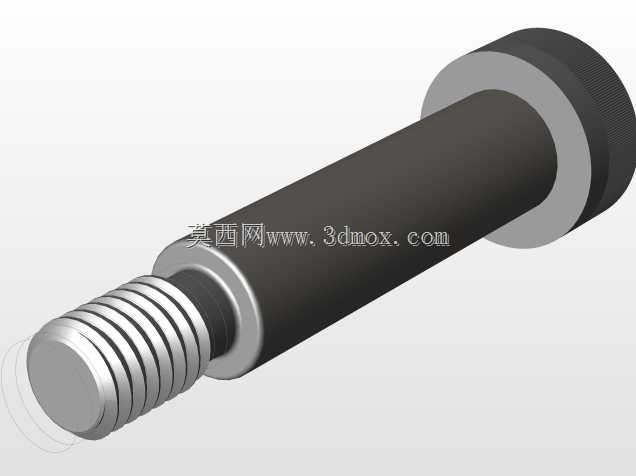

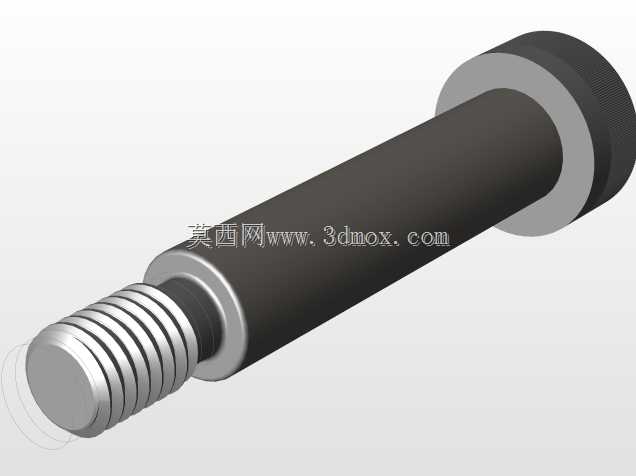

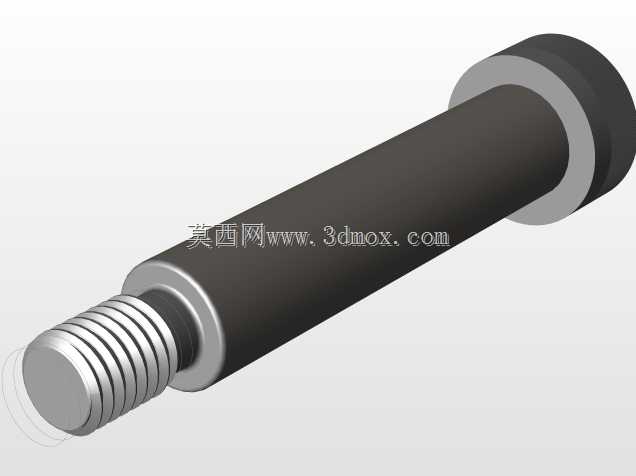

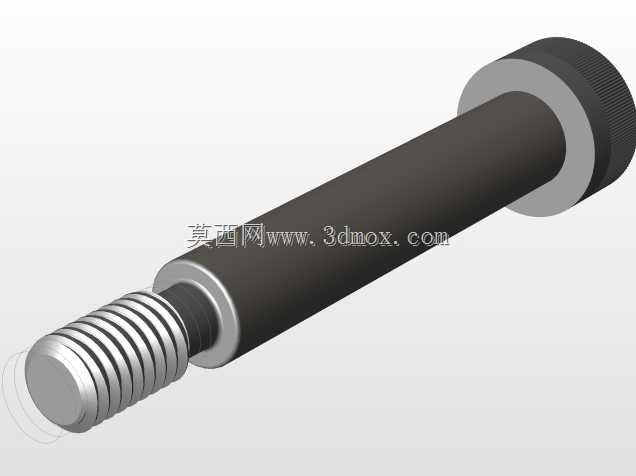

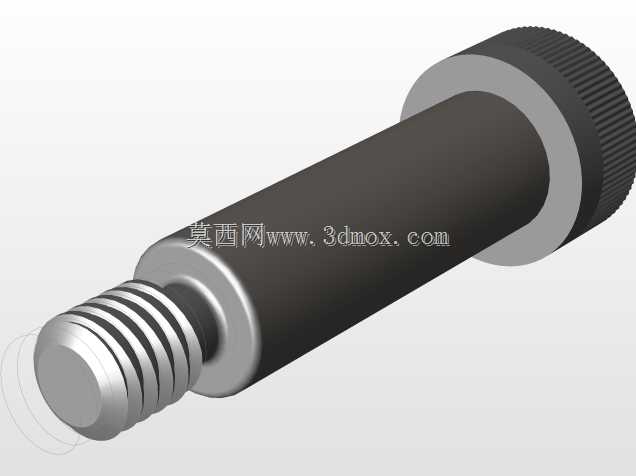

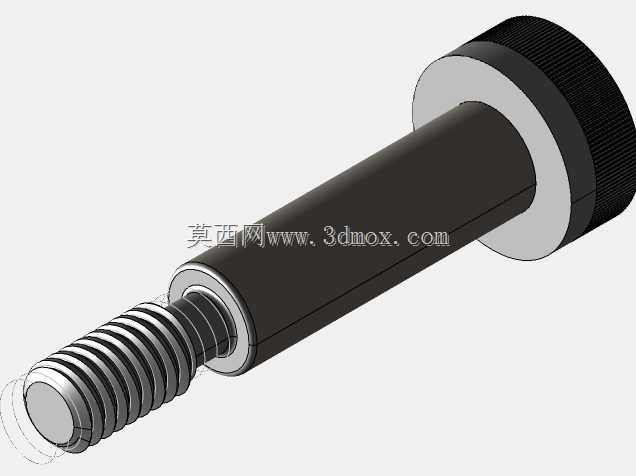

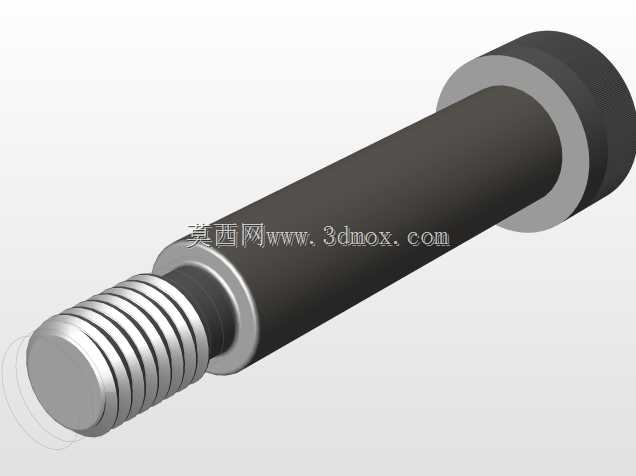

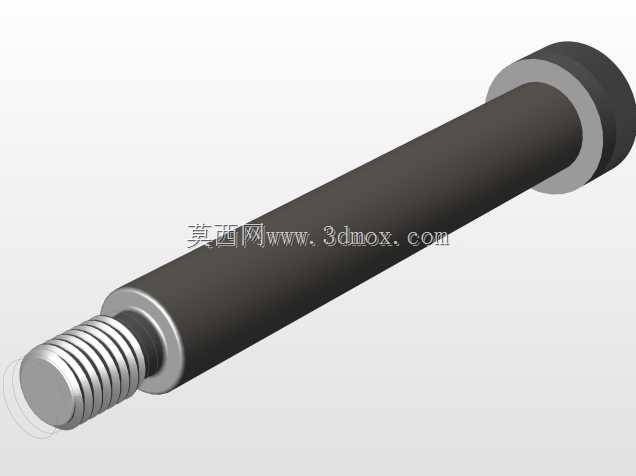

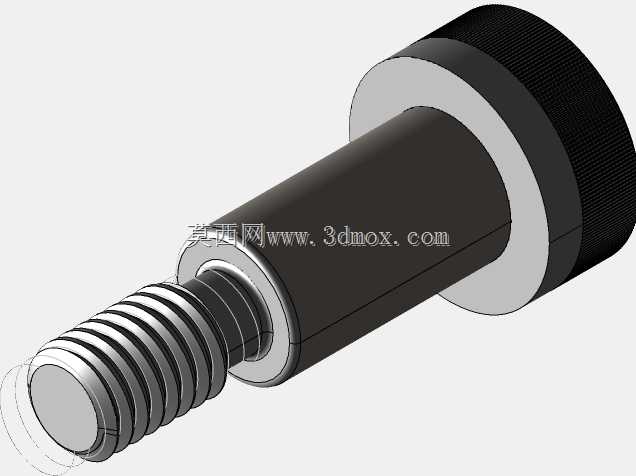

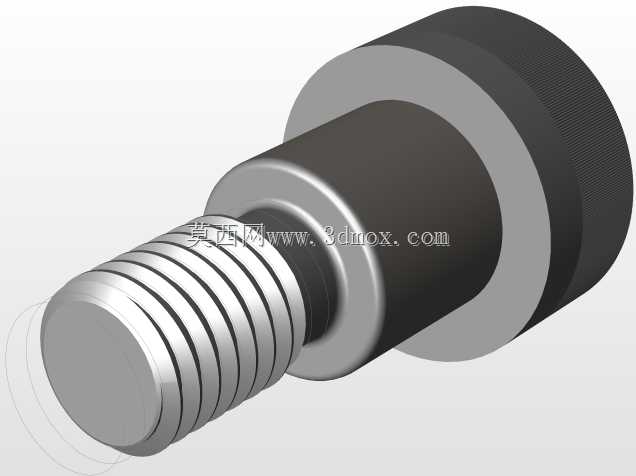

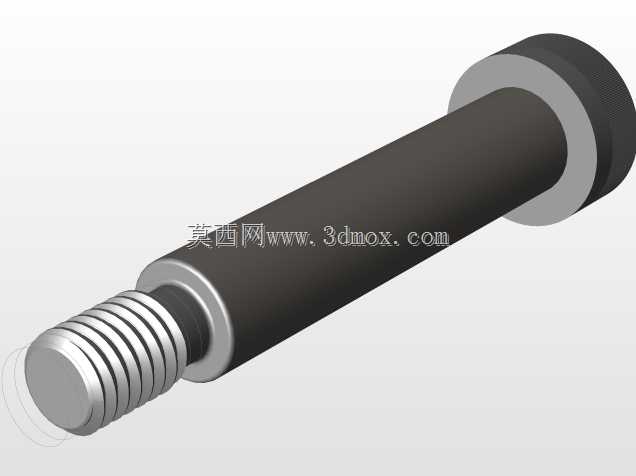

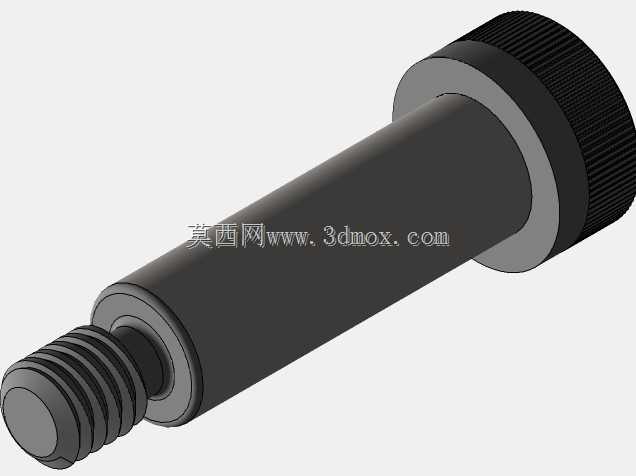

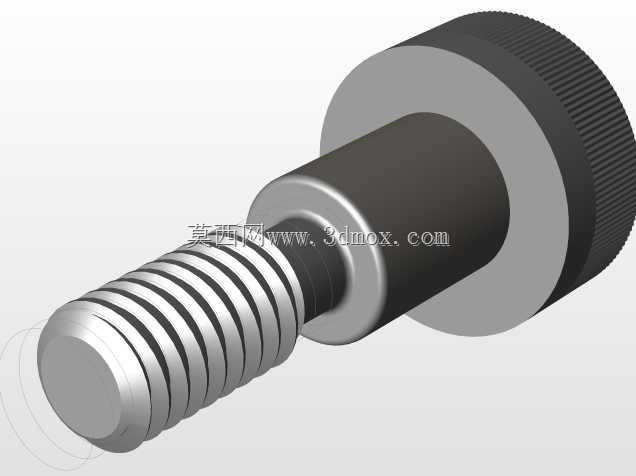

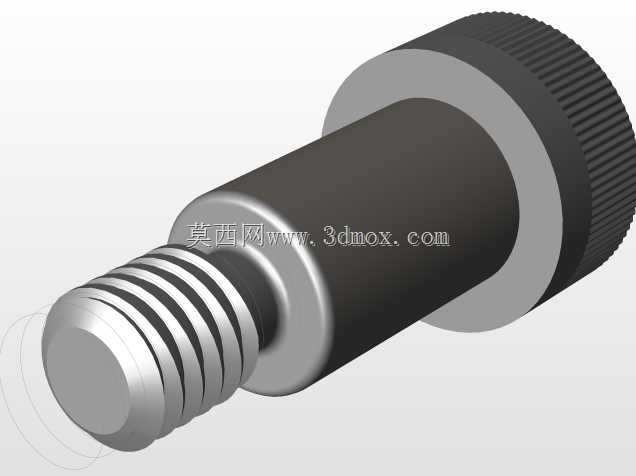

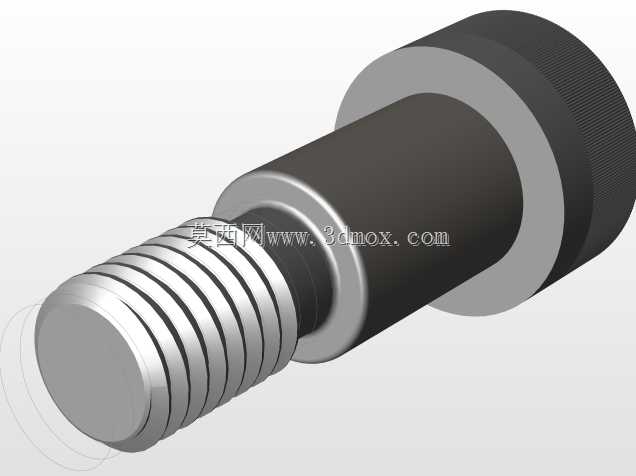

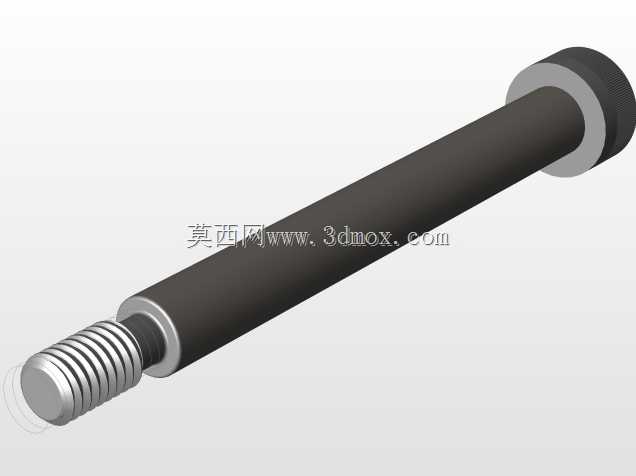

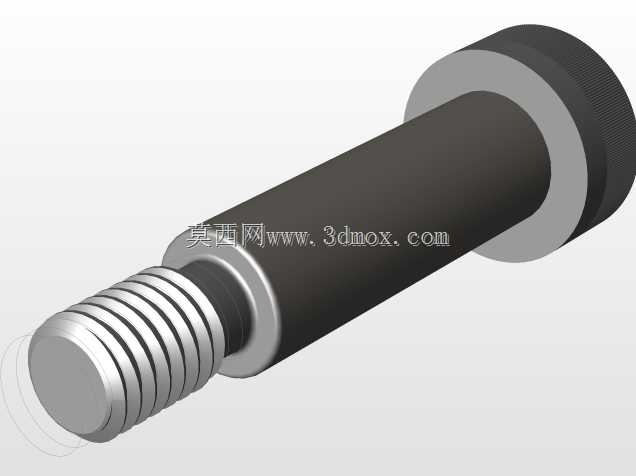

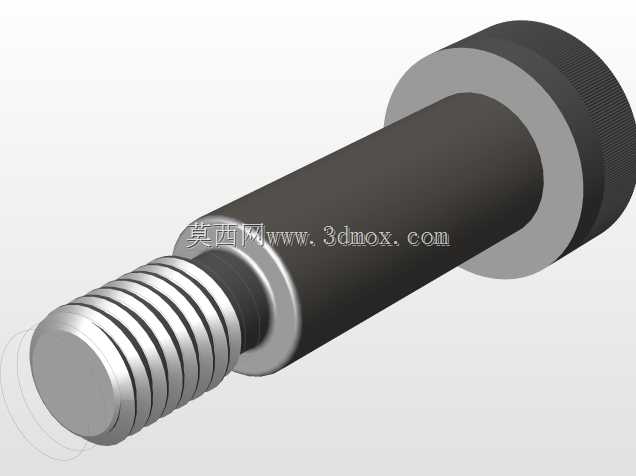

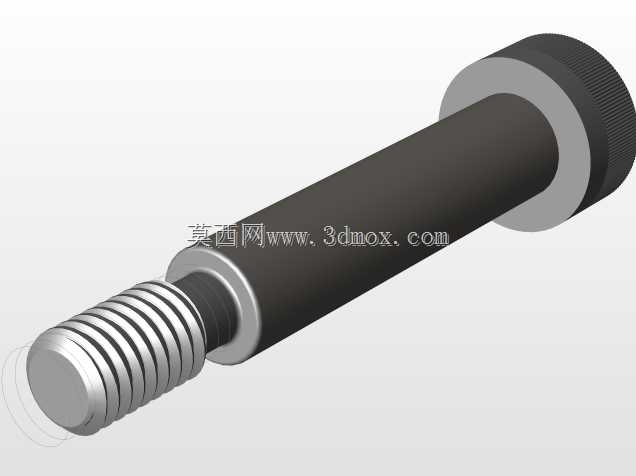

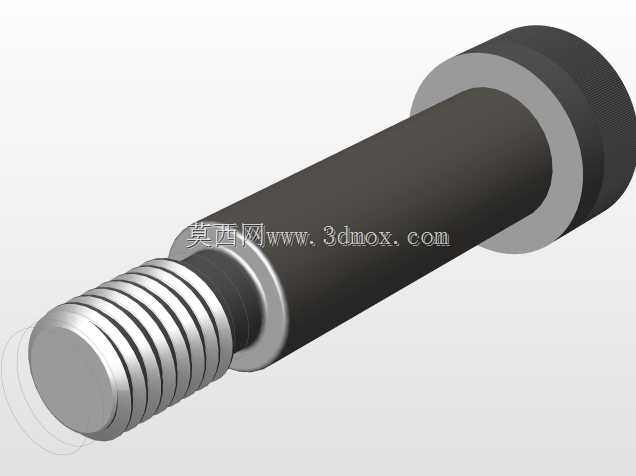

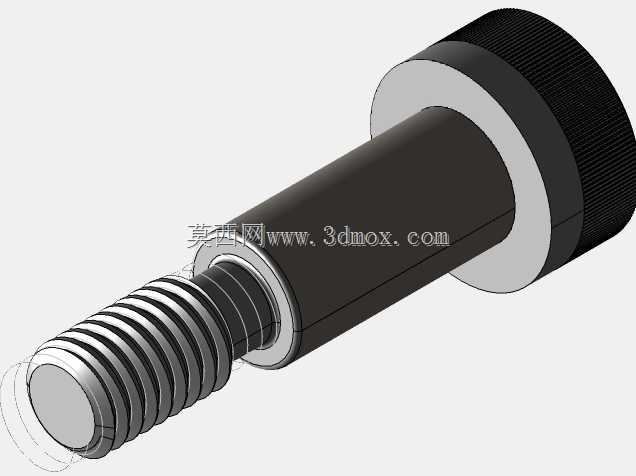

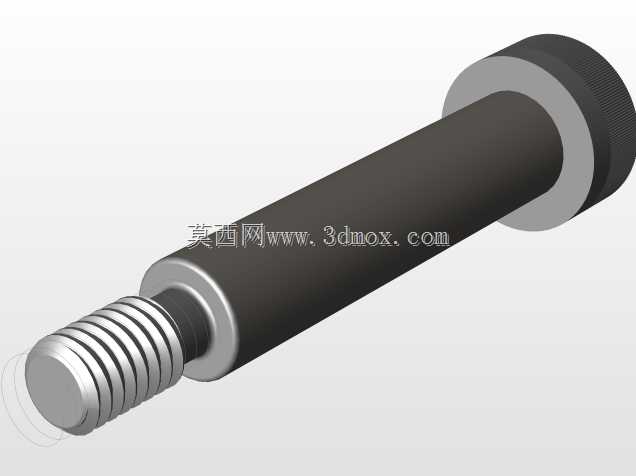

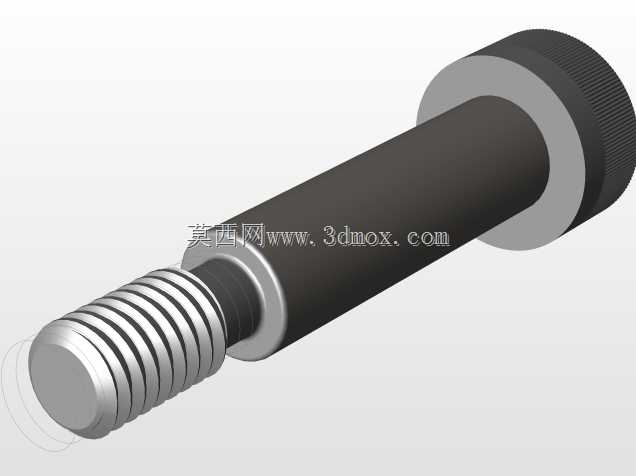

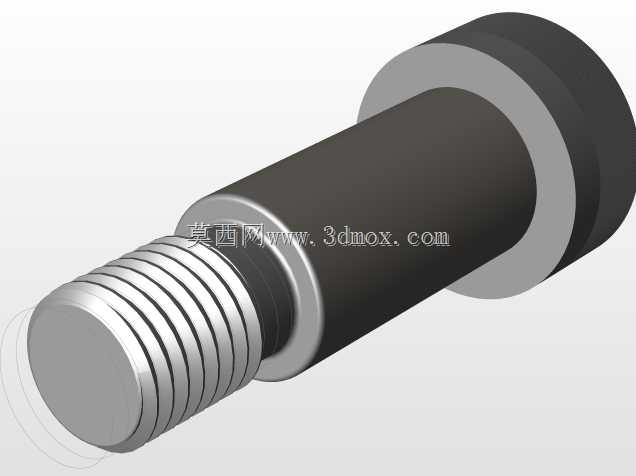

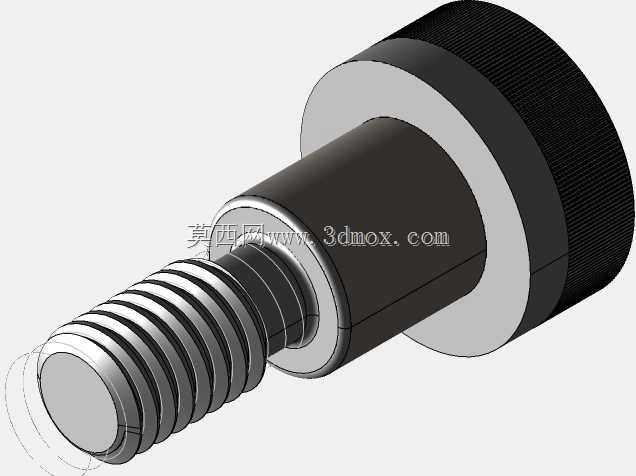

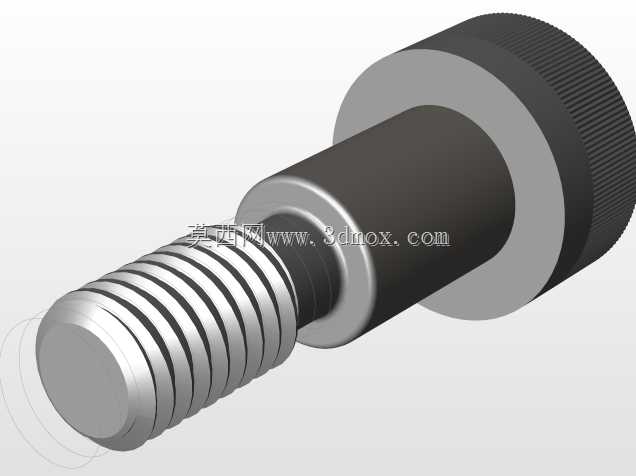

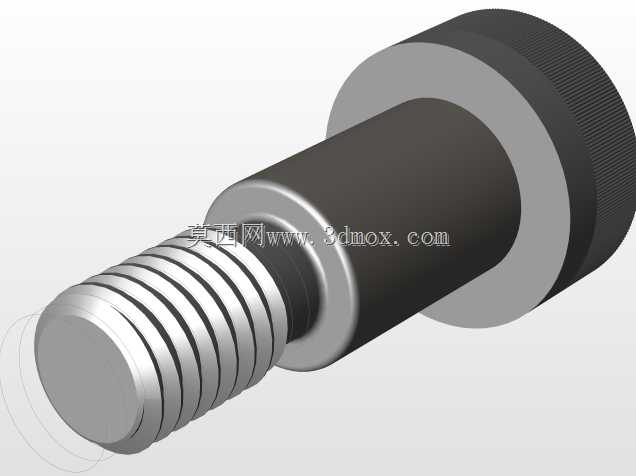

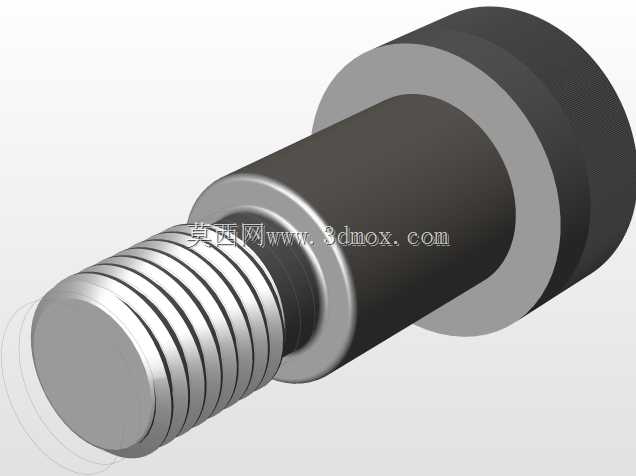

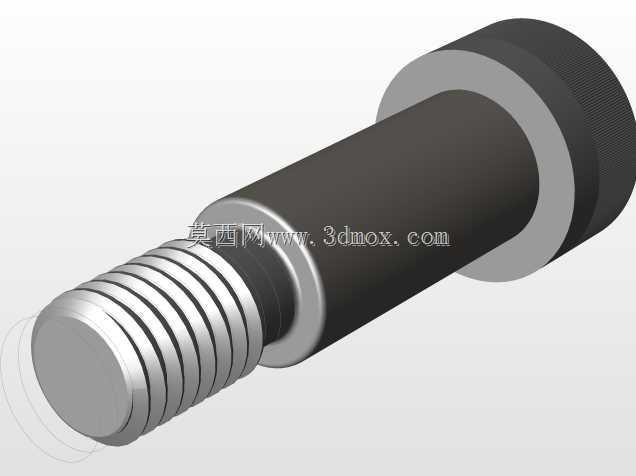

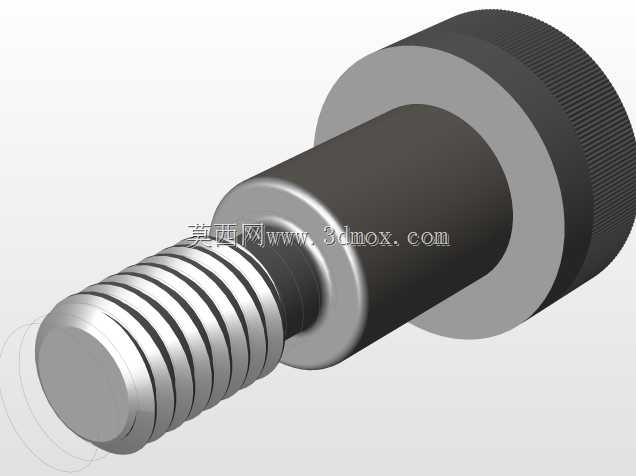

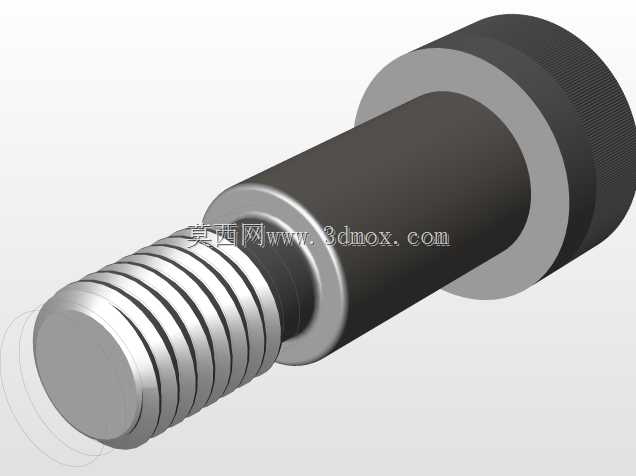

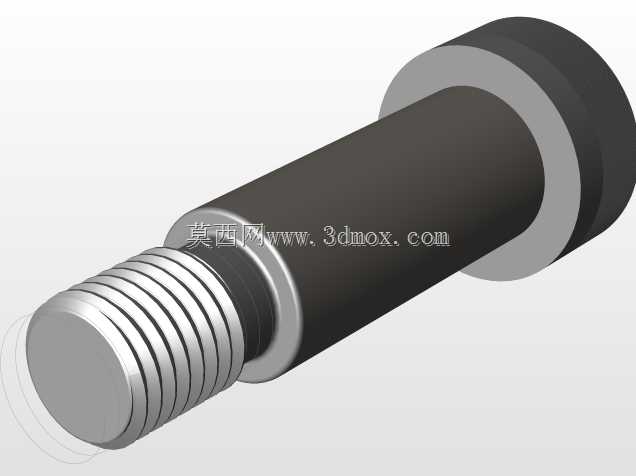

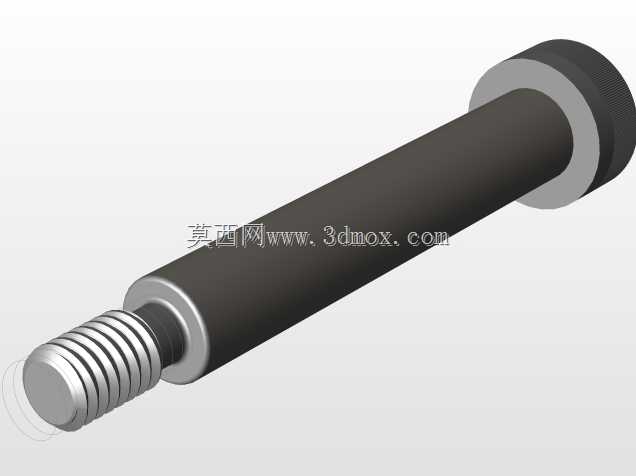

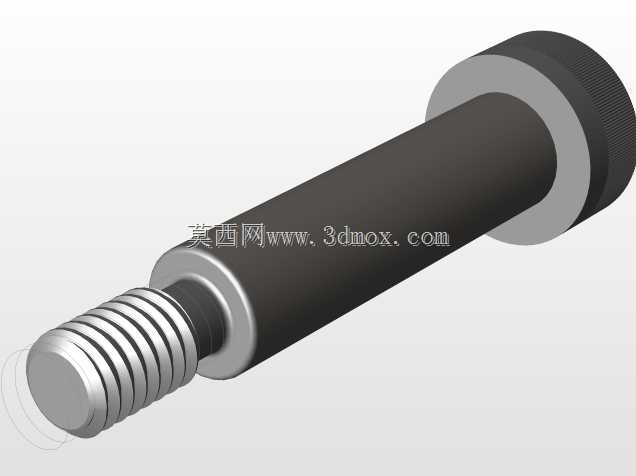

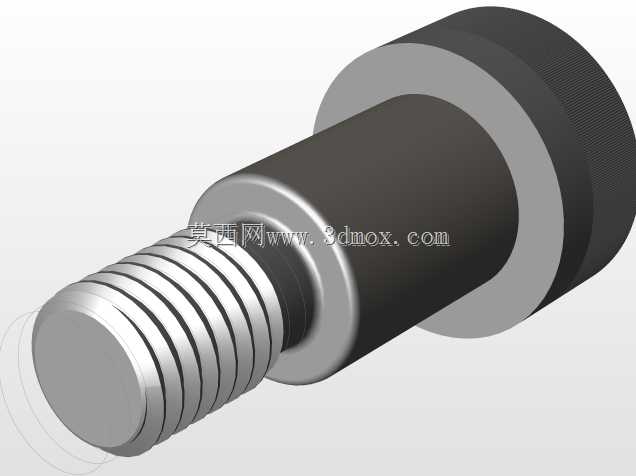

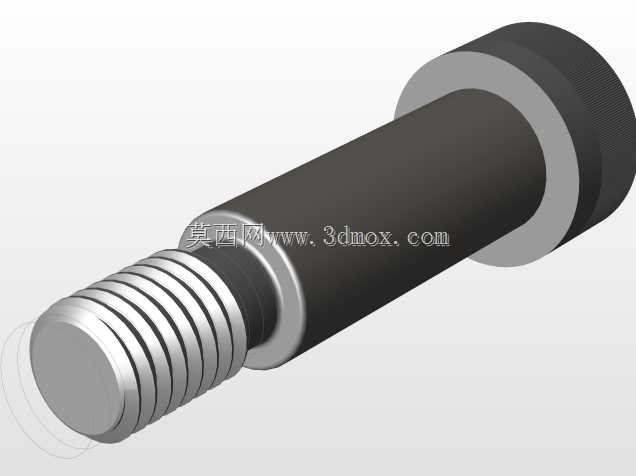

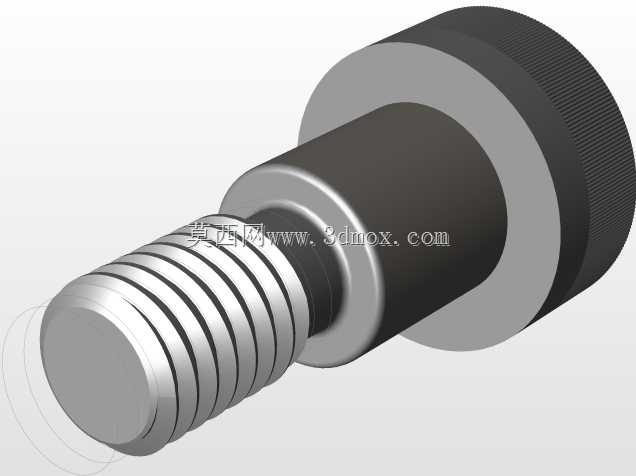

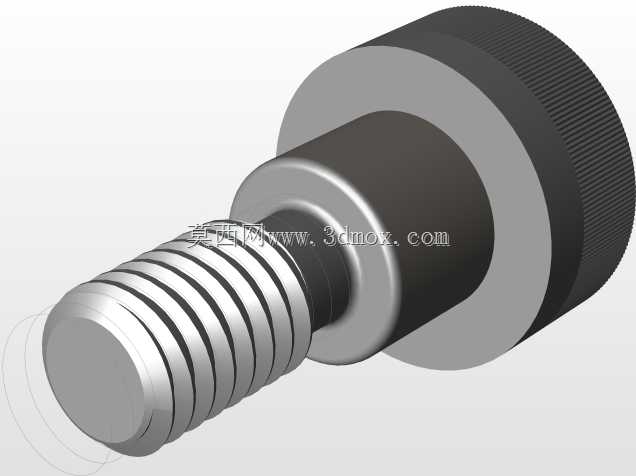

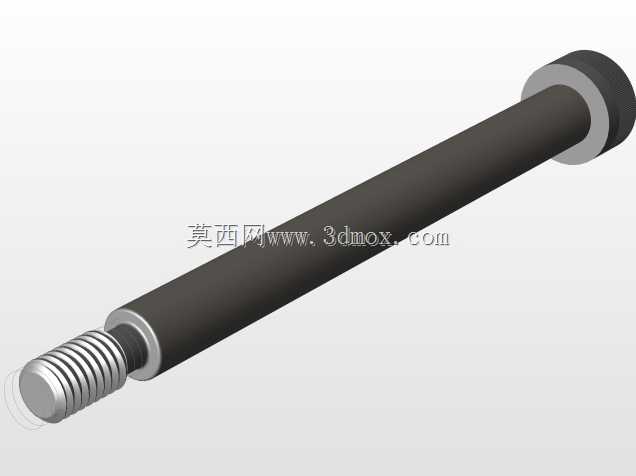

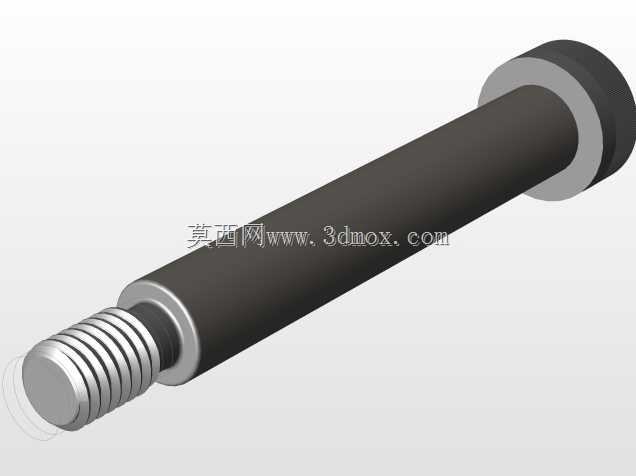

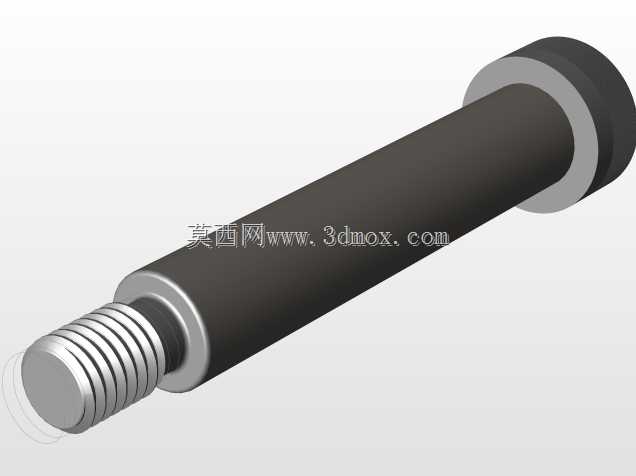

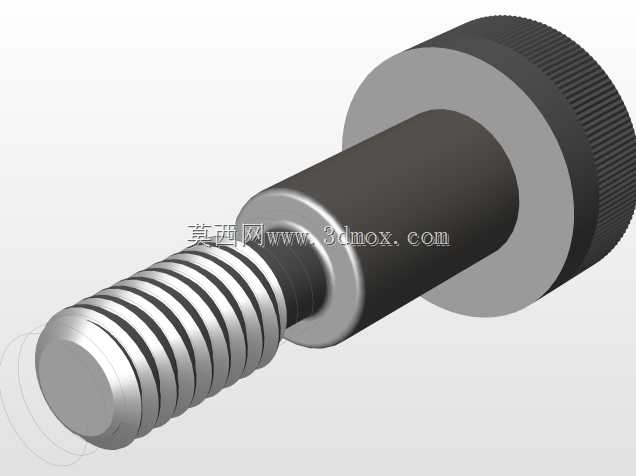

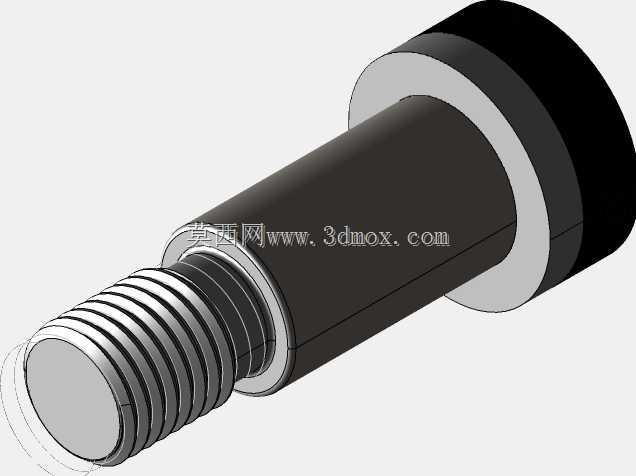

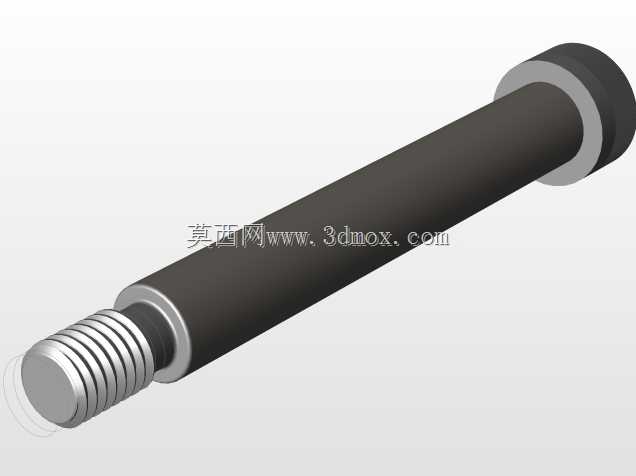

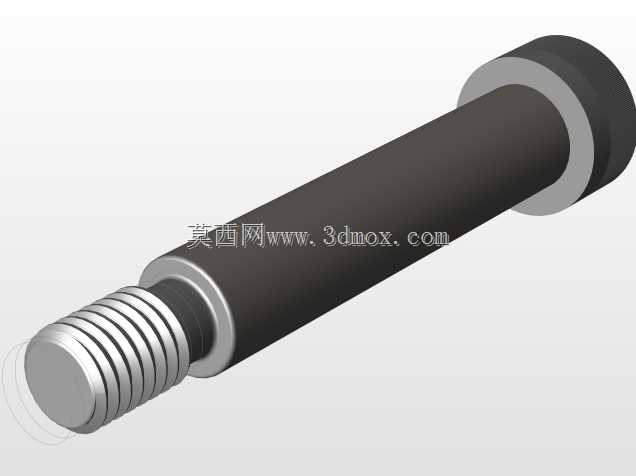

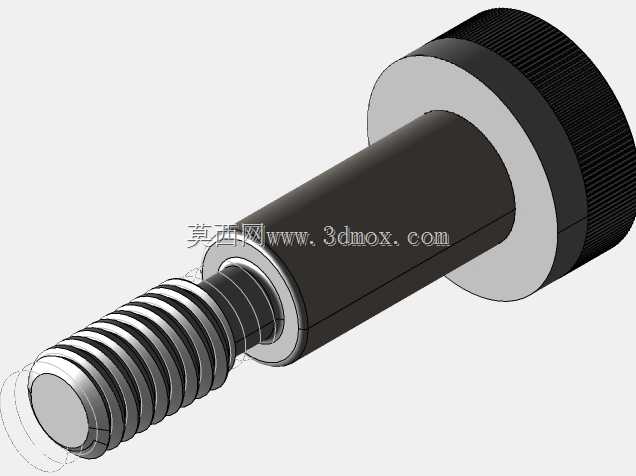

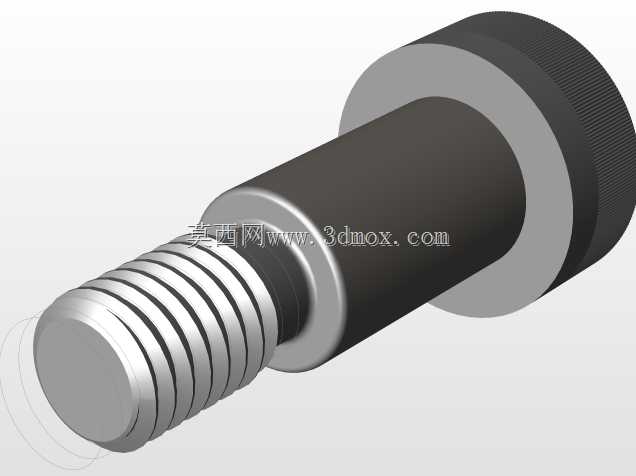

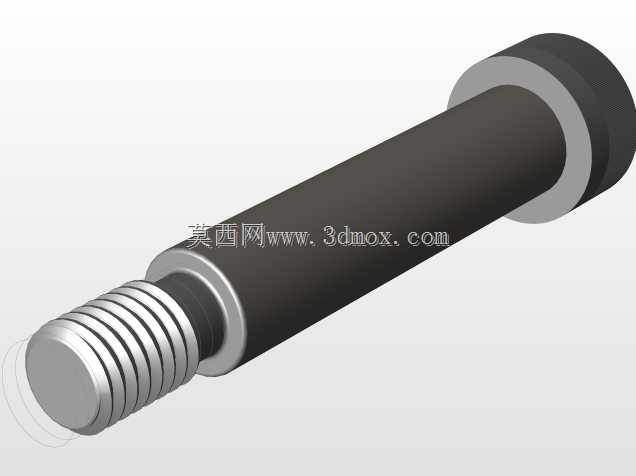

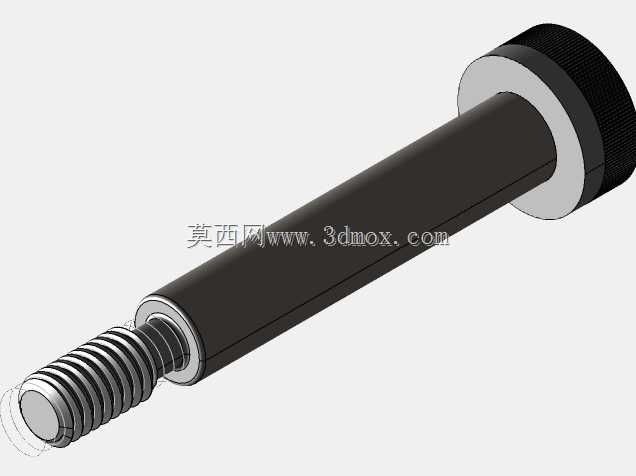

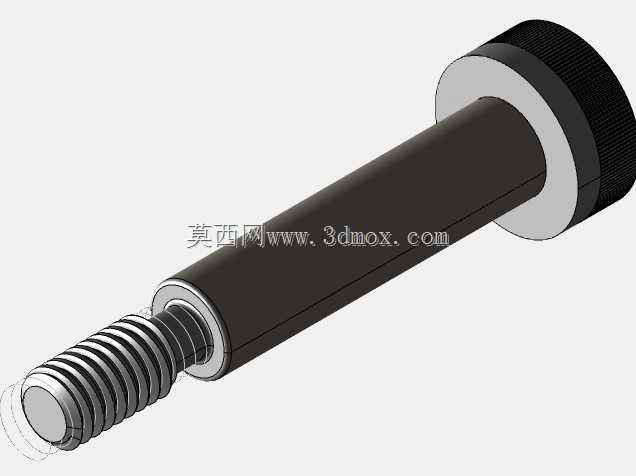

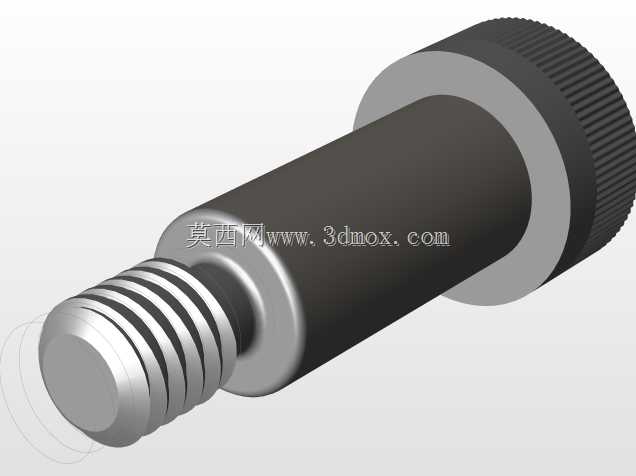

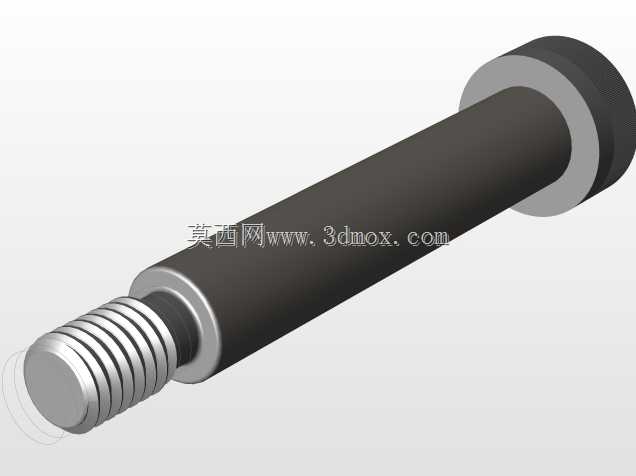

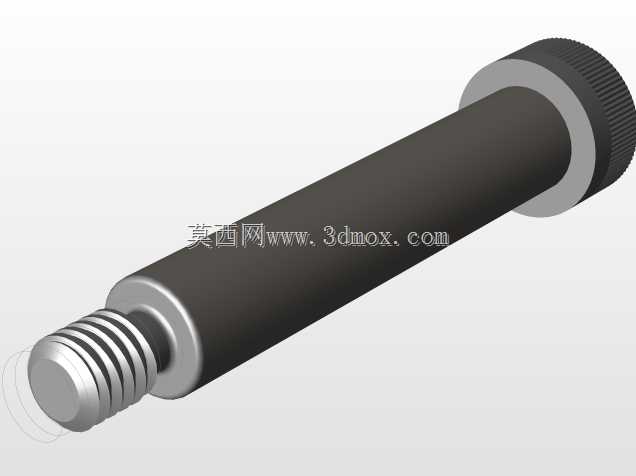

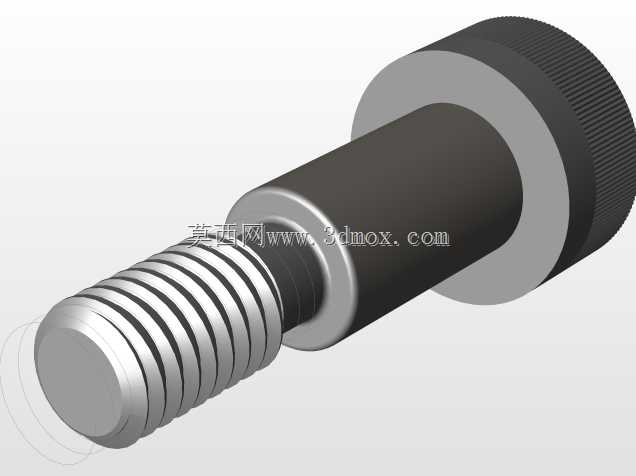

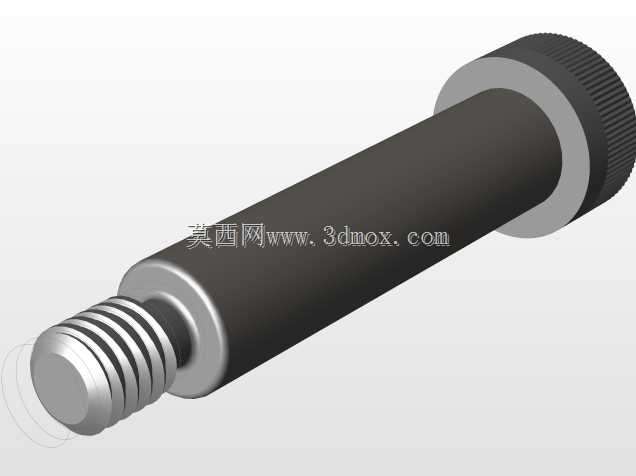

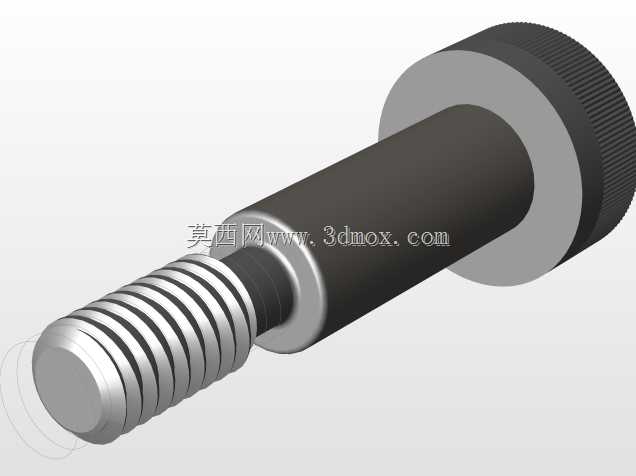

这款公制内六角合金钢带肩螺钉，是机械连接领域应用极为广泛的高精度紧固元件，在各类工装夹具、冲压模具、自动化输送设备、精密机床附件的装配场景中承担核心定位与紧固作用。不同于普通全螺纹螺钉，它的带肩结构自带精准的轴段定位面，安装时肩部可以紧密贴合被连接件的安装基准面，既能够限制螺钉的拧入深度，避免螺纹过度旋入损伤被连接件的内螺纹孔，又能为相邻的运动部件提供稳定的滑动导向支撑，常被用作冲头与模具机构中脱模板的线性导轴，也可在轻载传动场景中作为轴类、枢轴点的连接销轴使用，适配8级强度等级的常规螺纹连接工况。从结构设计来看，这款螺钉采用内六角驱动的头部设计，滚花头部的外圈防滑纹路可以在手动预拧阶段提供足够的摩擦力，方便操作人员在狭小装配空间内完成初步对位，内六角槽的驱动形式可以承受更大的拧紧扭矩，相比十字槽、一字槽驱动结构更不容易出现滑牙问题，适合需要高预紧力的合金钢紧固件装配需求。螺钉整体分为头部定位肩、光杆导向段、末端螺纹段三个功能区段，光杆导向段的外径尺寸精度控制严格，圆柱度误差极小，可以和安装孔形成间隙配合或过渡配合，保证连接后的同轴度，避免装配后出现偏载问题；末端螺纹段采用标准公制螺纹牙型，牙距均匀，螺纹收尾处做了平滑过渡，避免应力集中导致的螺纹断裂风险。在实际安装使用时，需要提前在被连接件上加工对应尺寸的沉孔与光孔，沉孔深度与肩部厚度匹配，保证肩部完全贴合安装面后不会出现凸起干涉，光孔的内径与导向段外径适配，预留合适的配合间隙，末端螺纹孔的攻丝深度需要大于螺纹段长度，避免螺钉拧入到底后出现顶死问题。合金钢材质的本体经过调质处理，表面硬度与芯部韧性达到良好平衡，既可以承受装配时的拧紧力矩，又能在设备运行过程中承受一定的径向载荷与轴向冲击载荷，不会轻易出现断裂、变形问题，在频繁往复运动的机构中也能保持长期的尺寸稳定性，减少设备维护时的紧固件更换频率。
