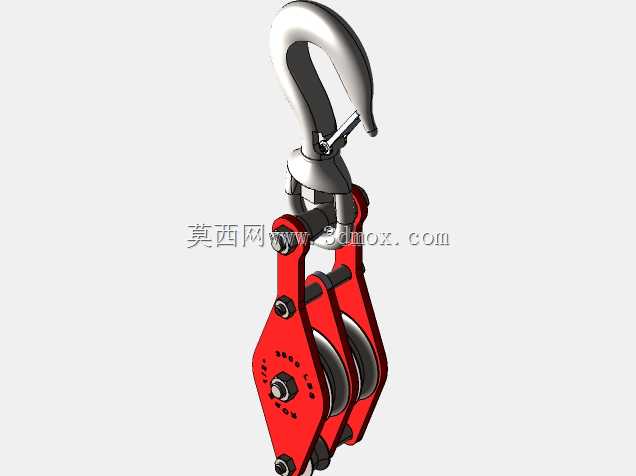

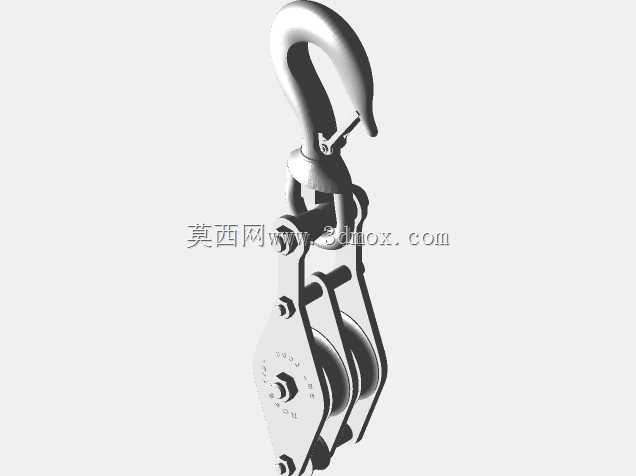

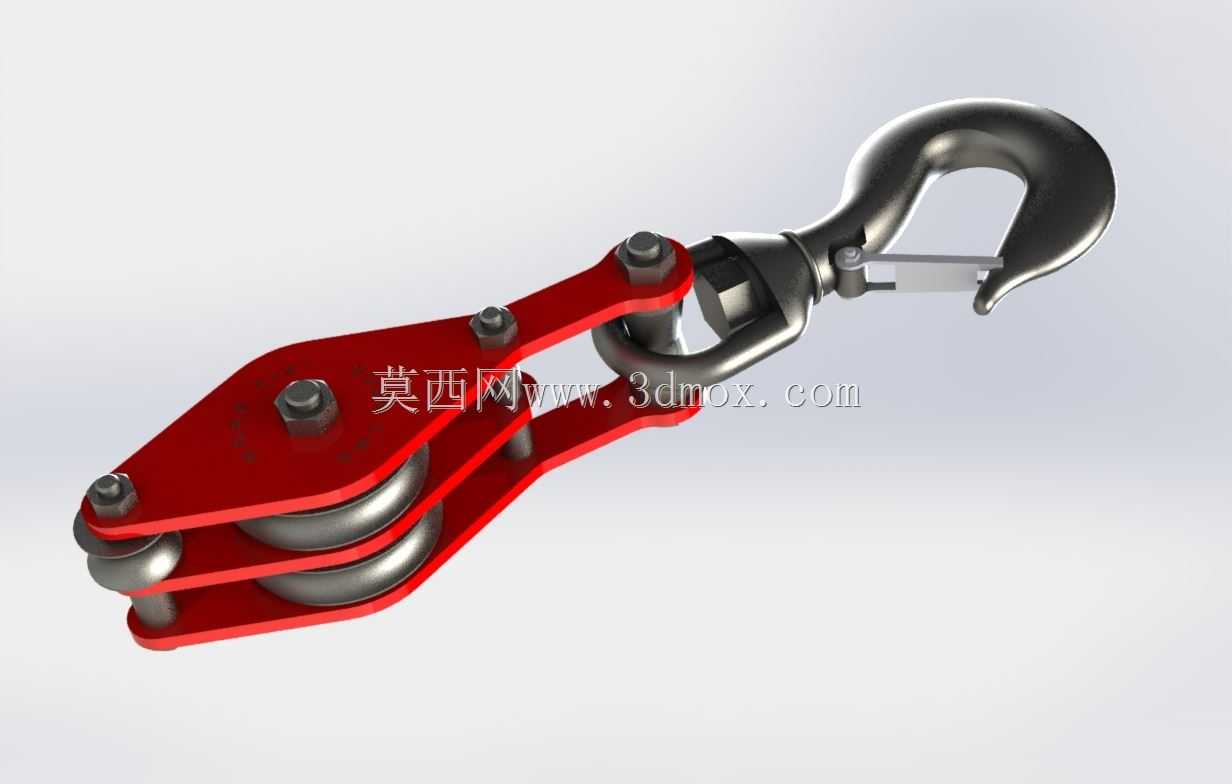

1/2英寸旋转锁钩双滑轮绳索吊具结构

这款双滑轮绳索吊轮是轻小型起重吊装作业场景中常用的配套五金构件，主要适配直径1/2英寸的柔性绳索使用，常见于车间设备移位、户外小型重物起吊、仓储货物装卸、影视道具高空悬挂、户外探险临时承重等作业场景，能够通过滑轮组的力学特性有效降低牵引端所需拉力，搭配旋转锁钩结构可避免绳索在牵引过程中出现扭结缠绕的问题，大幅提升吊装作业的顺畅度与安全性。从功能特性来看，该吊轮采用双滑轮并列排布的结构设计，相比单滑轮吊具可实现更大的传动比，在同等牵引拉力下能够承载更高的吊装重量，同时双槽轮的结构可支持绳索走双绳走线方案，进一步提升承重过程中的稳定性，避免绳索从滑轮槽中脱出。端部的吊钩配置了弹簧式锁止挡片，挂接完成后挡片可自动复位封闭吊钩开口，防止作业过程中吊点滑脱引发安全事故，吊钩与滑轮架之间采用旋转连接结构，可360度自由转动，能够适配不同角度的牵引方向，不会因为吊点与牵引方向存在夹角导致滑轮架偏斜、绳索卡滞。在设计思路上，这款吊轮的滑轮架采用分体式夹板结构，通过多组高强度螺栓将两侧夹板与滑轮轴、端部连接座紧固为整体，既保证了整体结构的抗形变能力，也便于后期拆解维护、更换磨损的滑轮衬套，降低长期使用的维护成本；滑轮本体采用内嵌金属轴套的结构，可减少滑轮转动过程中的摩擦阻力，提升牵引作业的顺滑度，同时降低轴部的磨损速度，延长构件整体使用寿命。从外形尺寸与安装边界来看，该吊轮整体结构紧凑，吊钩开口尺寸适配常规的吊环、卸扣等配套吊装配件，安装时无需额外定制转接构件，直接将绳索依次穿入两个滑轮槽后，将吊钩挂接在预设吊点位置确认锁止挡片完全闭合即可投入使用，使用过程中需注意吊装重量不得超过构件额定承重范围，同时避免绳索与尖锐棱角直接接触，防止绳索磨损断裂引发安全隐患。整体结构兼顾了承重强度与使用便利性，是轻小型吊装作业中实用性极强的配套构件。
