平开式金属合页铰链结构三维设计

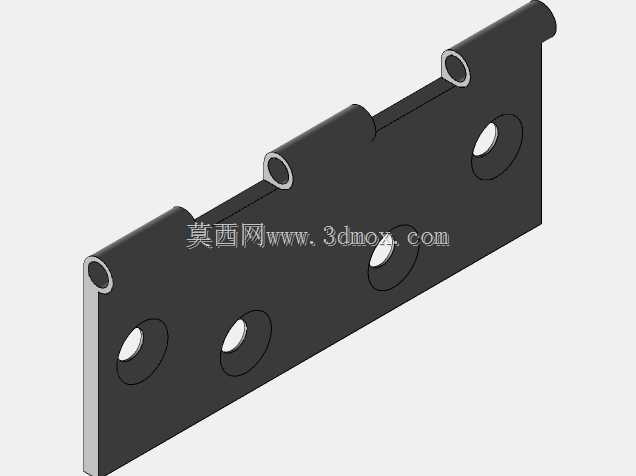

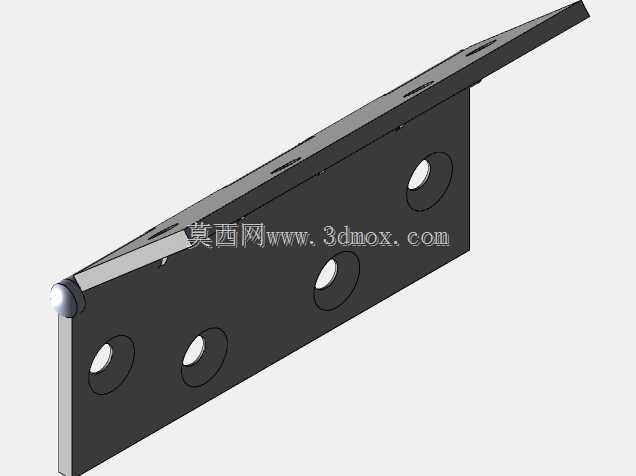

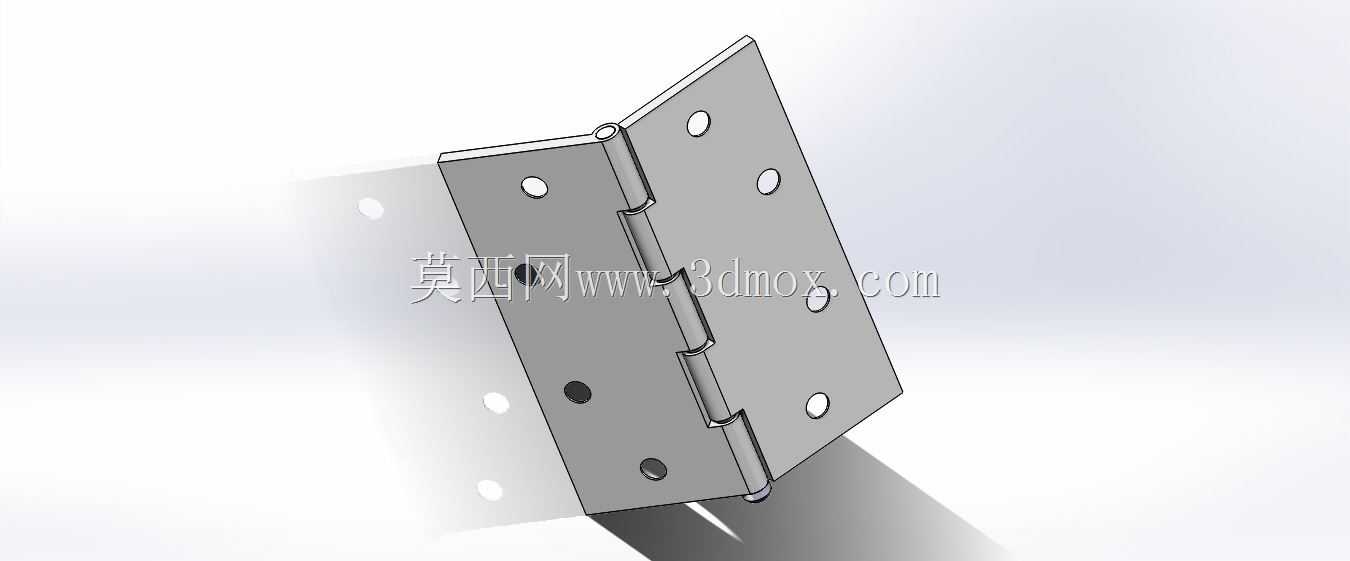

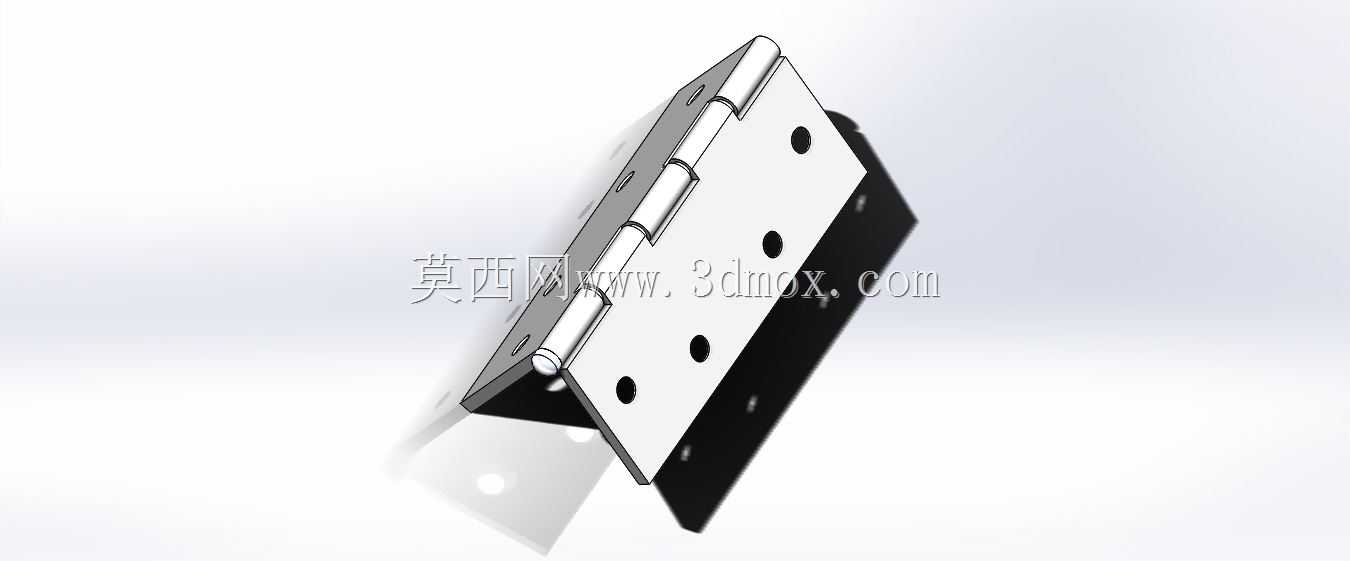

本次设计的平开式金属铰链是民用与工业场景中应用极为广泛的铰接连接件，主要承担两个构件之间的转动连接功能，允许被连接件围绕固定销轴完成限定角度范围内的相对回转，同时在闭合状态下传递结构载荷、保证连接面的贴合精度。在实际应用场景中，这类铰链覆盖了室内木质平开门、钢制防火门、工业设备箱柜门、电气控制柜柜门、小型机电设备检修盖板等多种使用场景，不同场景下的铰链需要匹配对应的载荷等级、开合频次与安装空间要求，本次设计的通用型平开合页主要面向常规室内门窗与中小型设备柜门场景，兼顾了安装便捷性与结构耐用性。从产品功能特性来看，该铰链采用双页片配贯穿销轴的经典结构，两个页片分别通过紧固件固定在门框与门扇、或设备框架与柜门的安装面上，中间的销轴作为转动轴心，保证开合过程中页片转动顺滑无卡滞，页片上的沉头安装孔可以让紧固件安装后表面保持平整，不会突出页片表面造成开合干涉或剐蹭问题。页片边缘做了小圆角处理，避免安装与使用过程中尖锐边角造成划伤，销轴两端做了铆压封边处理，防止长期开合过程中销轴脱出导致铰链失效。在设计思路上，首先确定了铰链的核心转动参数，即最大开合角度为180度，满足常规平开门完全开启的使用需求，转动副的配合间隙控制在合理范围内，既保证转动顺滑无卡顿，又避免间隙过大导致门扇下垂、闭合错位的问题。页片的厚度根据常规使用场景的载荷要求设定，保证在承受门扇自重与日常开合冲击力时不会发生塑性变形，安装孔的孔位间距遵循通用五金件的安装尺寸规范，可以直接匹配市面上常规的门框、柜门安装预留孔位，无需额外打孔调整，降低现场安装的工作量。从外形尺寸与安装边界来看，该铰链展开状态下为对称矩形结构，合起状态下两个页片完全贴合，整体厚度较薄，不会在安装面外侧突出过多占用空间，安装时需要保证两个页片的安装面处于同一垂直平面，销轴轴线保持垂直，避免安装偏斜导致开合阻力增大、磨损加快。页片上的安装孔均匀分布在页片的受力区域，固定后可以均匀传递载荷，避免局部应力集中导致页片变形或固定件松动。在长期使用场景下，该铰链的转动部位可以预留润滑空间，定期加注润滑脂即可降低转动磨损，延长整体使用寿命，金属材质的页片经过表面处理后具备基础的防锈能力，可以适应常规室内环境的使用要求，不会因为日常温湿度变化出现锈蚀卡滞的问题。
