TR5型径向引线圆柱式保险丝结构

这款径向引线式保险丝是电子电路系统中核心的过流保护元件，广泛应用于消费电子、工业控制板卡、电源模块、家电控制板等各类需要过流防护的电路场景中，能够在电路出现异常过流、短路故障时快速熔断切断回路，避免后端精密电子元器件被大电流击穿烧毁，是电子设备可靠性设计中不可或缺的基础保护部件。

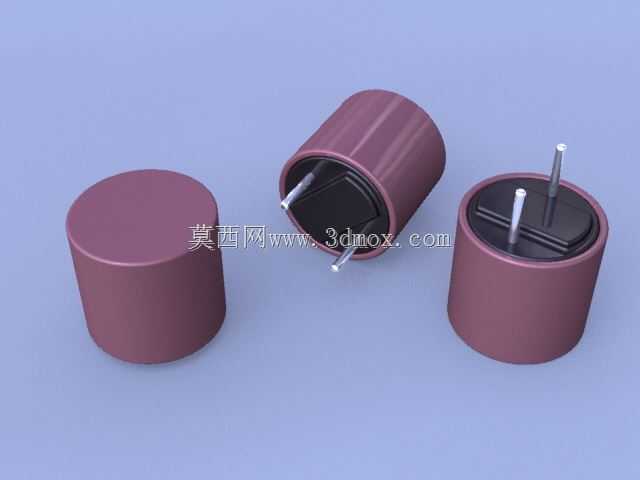

从功能特性来看，该款保险丝采用圆柱塑封外壳结构，外壳为绝缘耐高温的酚醛树脂材质，能够耐受常规波峰焊、回流焊过程中的高温冲击，不会出现外壳开裂、绝缘失效的问题，同时密闭的外壳结构可以避免保险丝熔断时产生的电弧外溢，也能隔绝外界灰尘、潮气对内部熔丝的侵蚀，提升元件在复杂工况下的使用寿命。内部熔丝采用精准配比的合金材质，能够在额定电流下长期稳定工作，当回路电流超过熔断阈值时可以在规定时间内快速分断，分断能力满足常规低压电子电路的防护需求，不会出现分断后拉弧持续导通的失效问题。

在设计思路上，这款产品采用径向双引线直插结构，适配传统通孔插装的PCB生产工艺，两根平行引出线采用镀锡铜材质，具备良好的可焊性，能够在自动插件机上实现高速批量插装，也适合手工焊接作业，兼顾量产效率与小批量打样的使用需求。外壳采用无棱角的圆柱造型，在卷带包装时可以顺畅进料，不会出现卡料问题，同时圆柱结构的机械强度均匀，在插件、运输过程中不易出现外壳破损的情况。

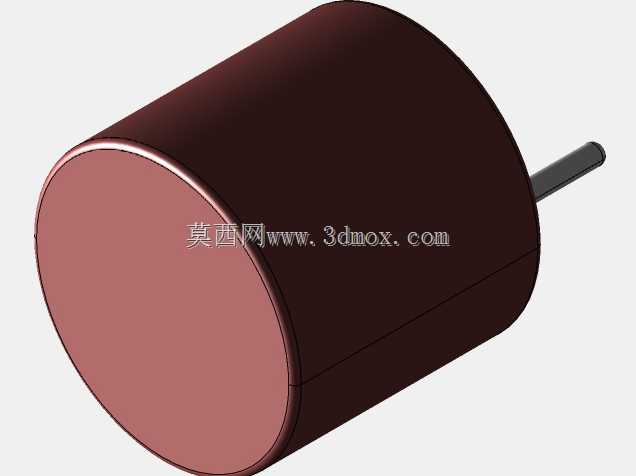

从安装边界与尺寸参数来看，该款保险丝本体直径为8.5mm，本体高度为8mm，两根径向引出线的中心间距为5.08mm，这个引脚间距完全匹配标准PCB通孔焊盘的网格间距，设计PCB封装时可以直接套用标准2.54mm网格的焊盘尺寸，无需额外调整孔位。安装时需要注意在PCB上预留直径不小于9mm的圆形安装区域，避免元件本体与周边贴片元件、结构件产生干涉，引线伸出PCB背面的长度建议控制在2-3mm，既保证焊接可靠性，也避免过长的引线触碰相邻线路造成短路。在布局时需要尽量远离发热功率器件，避免环境高温导致保险丝出现误熔断的情况，同时要保证引线弯折位置距离本体根部至少2mm，防止弯折应力传递到本体内部造成熔丝隐性损伤，影响产品的保护性能。
