110V转9V小型工频电源变压器结构设计

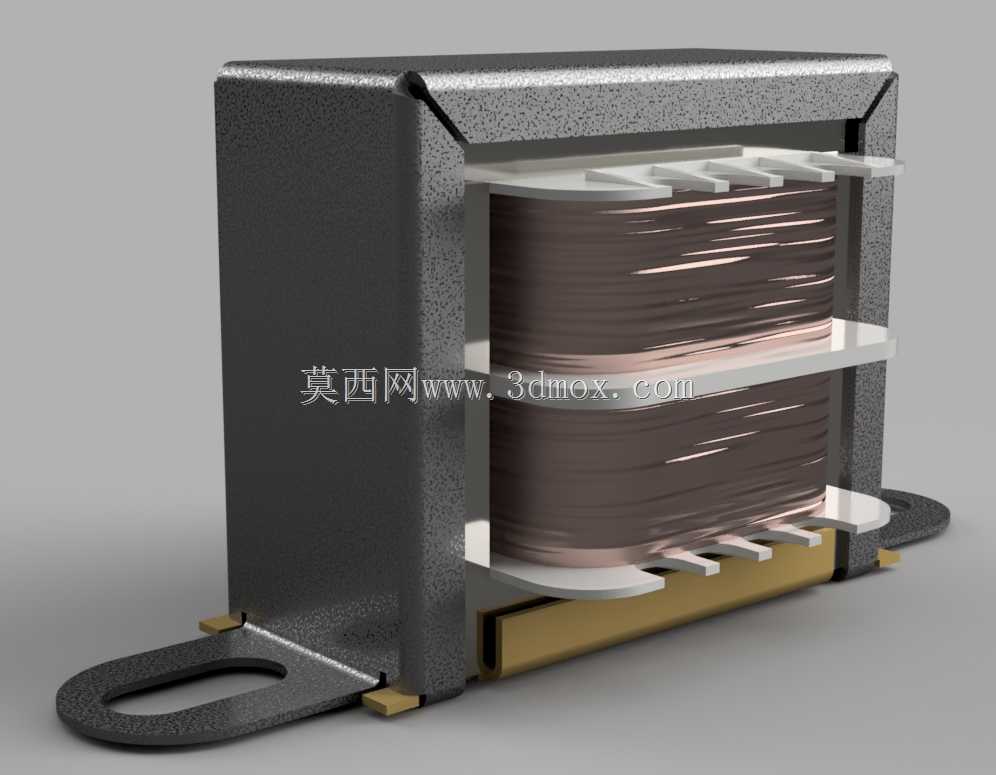

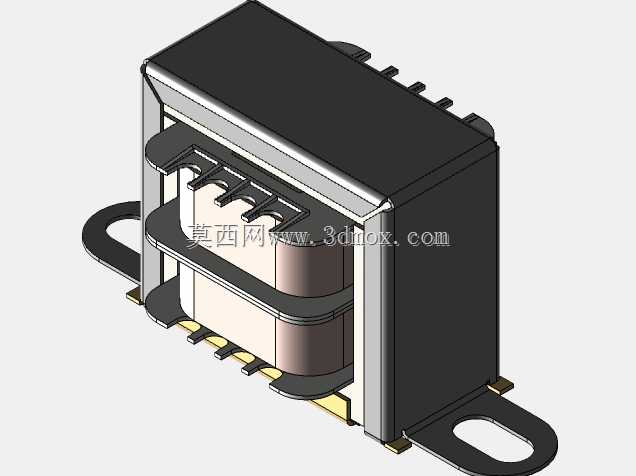

这款110V转9V的小型工频变压器，是面向低压小功率供电场景设计的电压转换元件，广泛应用在小型工控辅助供电回路、民用电子设备电源适配模块、低压控制信号回路、教学实验电路平台等场景中，能够将前端输入的110V工频交流电压稳定转换为9V交流输出，为后续整流稳压电路提供匹配的输入电压，避免高压直接接入低压元器件造成的器件击穿、电路烧毁问题，是小功率交流供电场景里保障电压匹配、电路安全运行的核心无源元件。从功能特性来看，该变压器采用经典的壳式铁芯结构，导磁硅钢片叠压组成的闭合磁路被外层金属防护壳完整包裹，既能够降低漏磁带来的周边电路电磁干扰，也可以为内部的绕组结构提供物理防护，避免装配、使用过程中磕碰损伤漆包线绝缘层；高低压绕组采用分层绕制结构，高压绕组与低压绕组之间设置绝缘隔层，绕组端部通过硬质绝缘骨架引出接线插脚，插脚排布规整，能够直接匹配PCB板的焊盘孔位，实现插装焊接，无需额外接线转接，大幅提升装配效率。在设计思路上，这款变压器优先兼顾了小功率场景的安装便利性与运行可靠性，整体采用卧式安装结构，底部两侧延伸出带安装孔的固定支脚，支脚与主体外壳一体成型，安装时可通过螺丝直接将变压器固定在设备壳体或者PCB板的预留安装位上，安装边界清晰，不会与周边低矮元器件产生空间干涉；外壳表面做了粗糙的绝缘喷塑处理，既提升了外壳的绝缘性能，也增强了外壳的防锈耐蚀能力，能够适应常规工业环境、民用室内环境下的温湿度条件，不会轻易出现锈蚀、绝缘层脱落的问题。从外形尺寸与安装边界来看，该变压器整体结构紧凑，主体为方正的立方体结构，底部支脚向外延伸的长度经过精准核算，安装孔的中心距符合常规小功率变压器的通用安装尺寸，能够兼容多数现有小功率供电位的安装孔位，替换适配性强；绕组部分的漆包线采用耐温等级适配常规工频运行温升的规格，长期额定负载运行时的温升控制在安全范围内，不会出现过热导致的绝缘老化加速问题，接线插脚的长度与厚度经过优化，既能够保证焊接后的结构强度，也不会因为插脚过长占用PCB板背面过多的布线空间，整体结构在满足电气性能要求的前提下，尽可能压缩了占用的安装空间，适配小型化电子设备、紧凑工控模块的内部布局需求。
