SICK直型M12四针连接器电缆结构设计

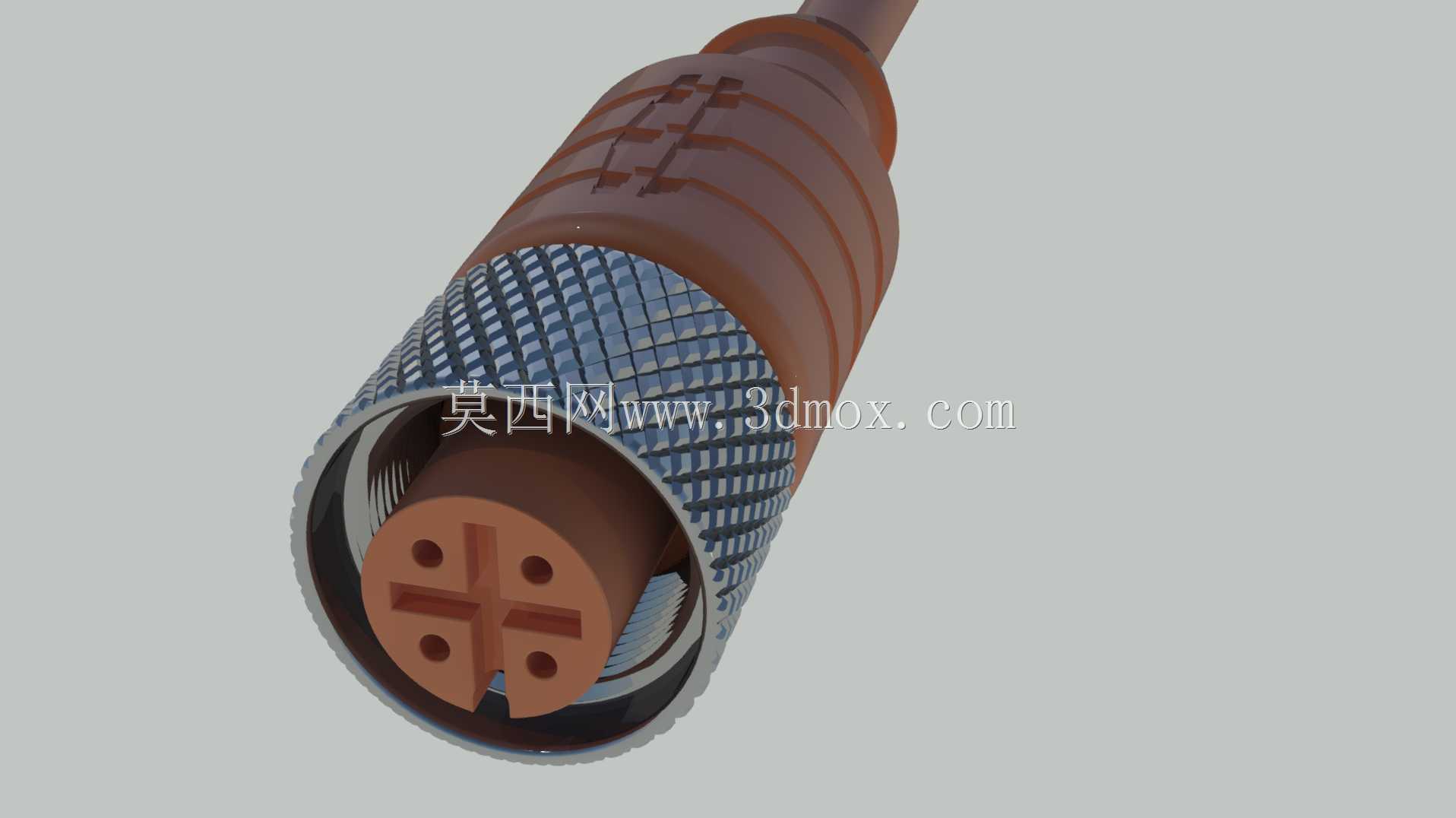

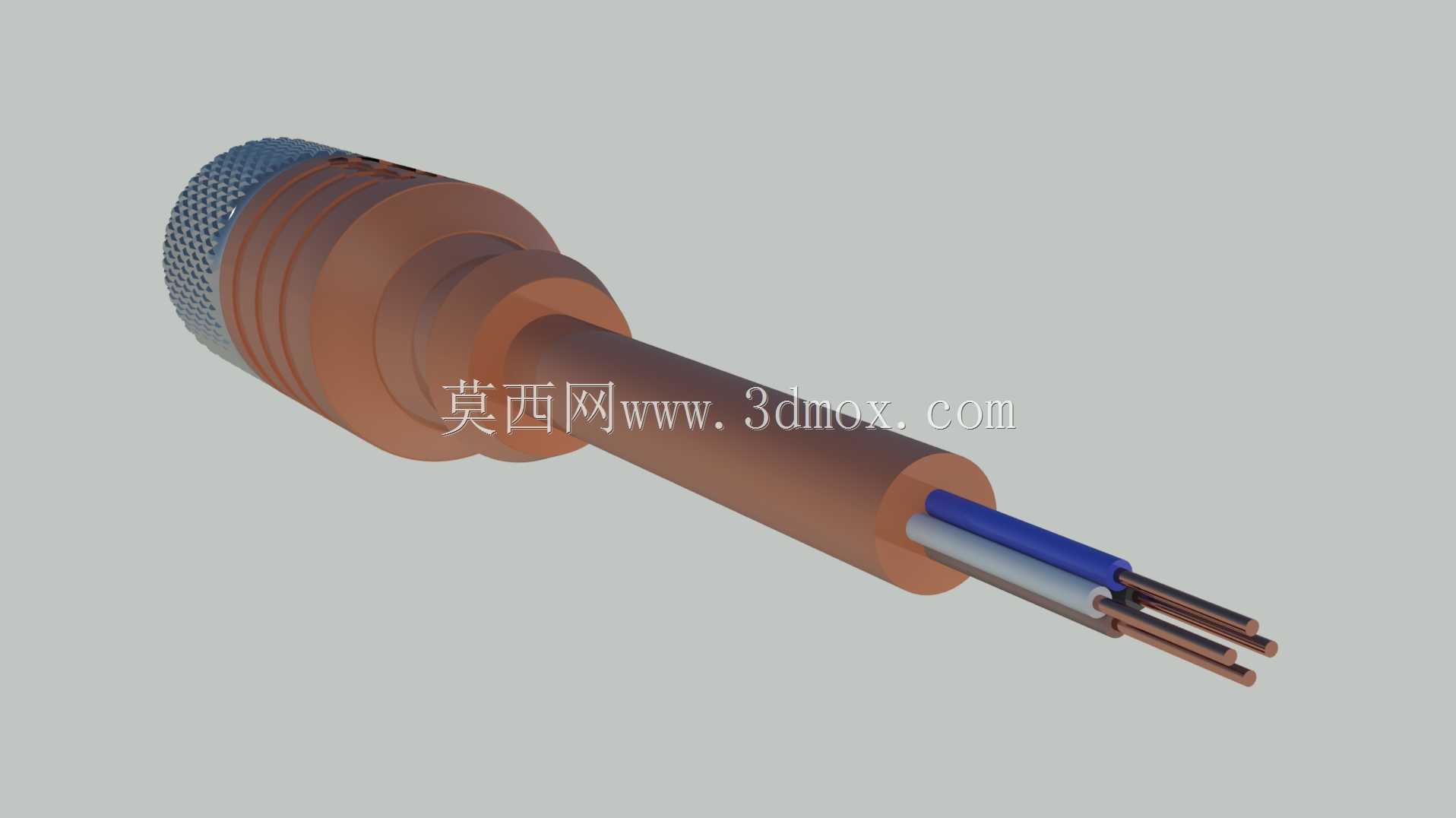

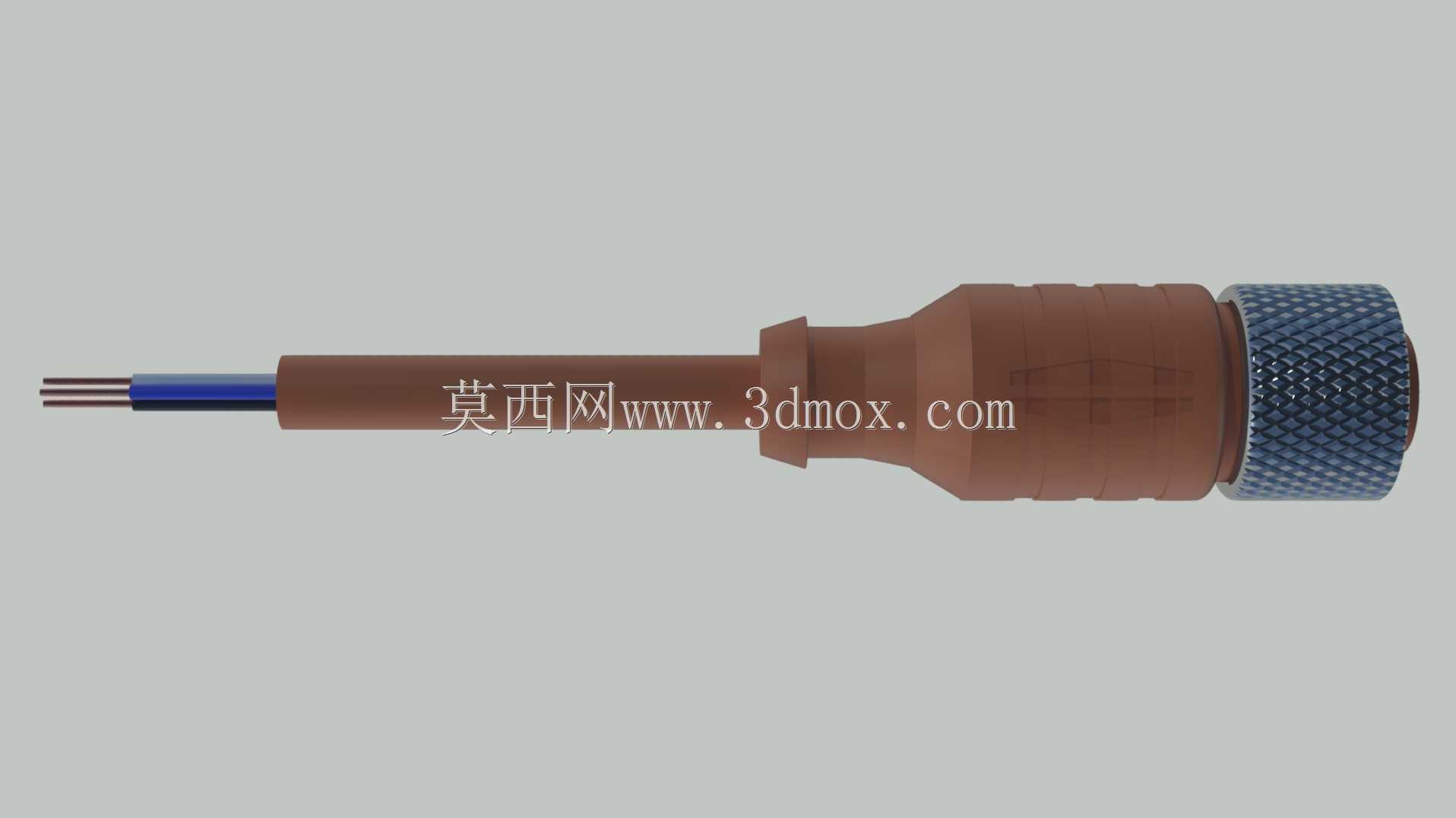

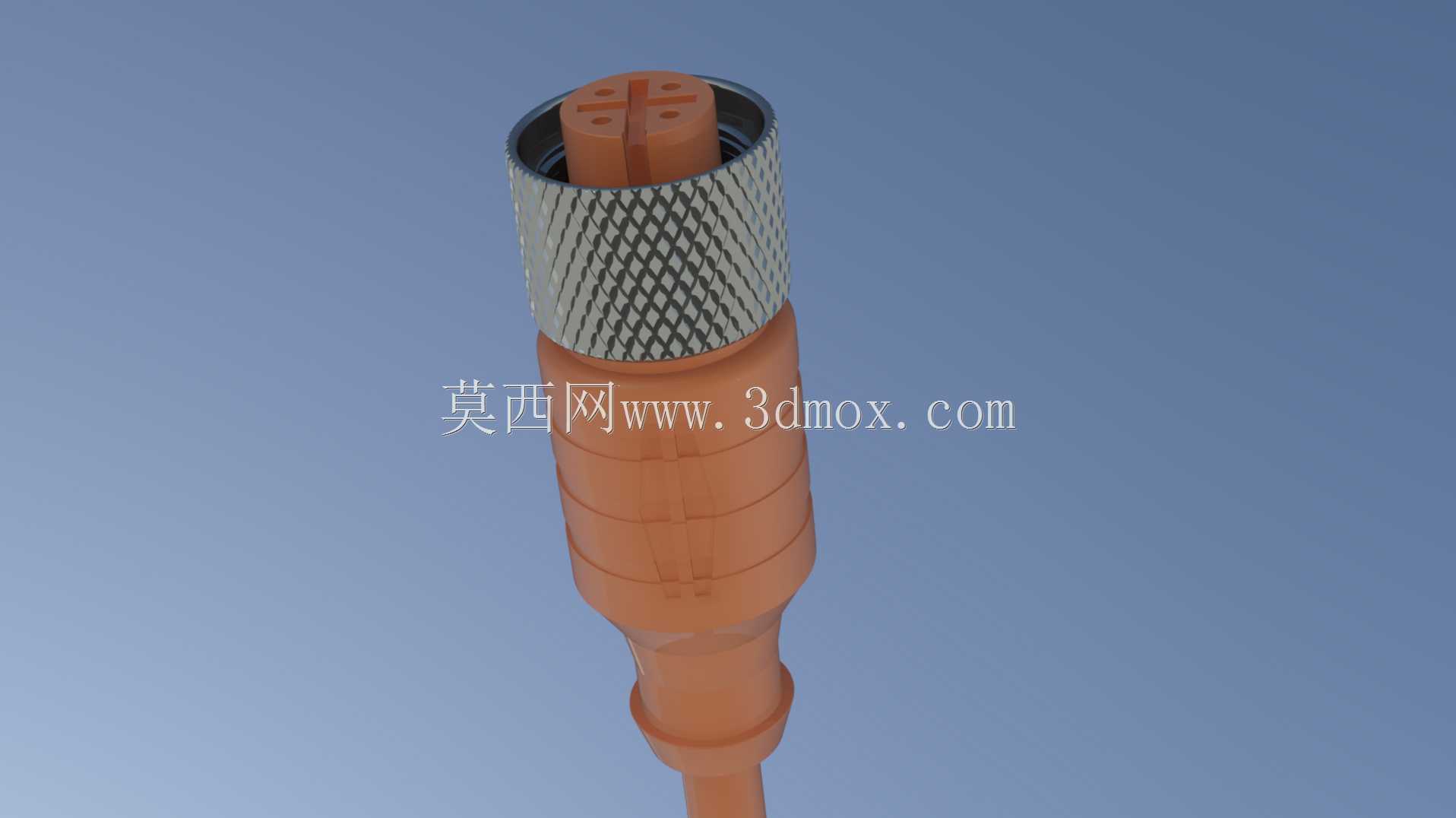

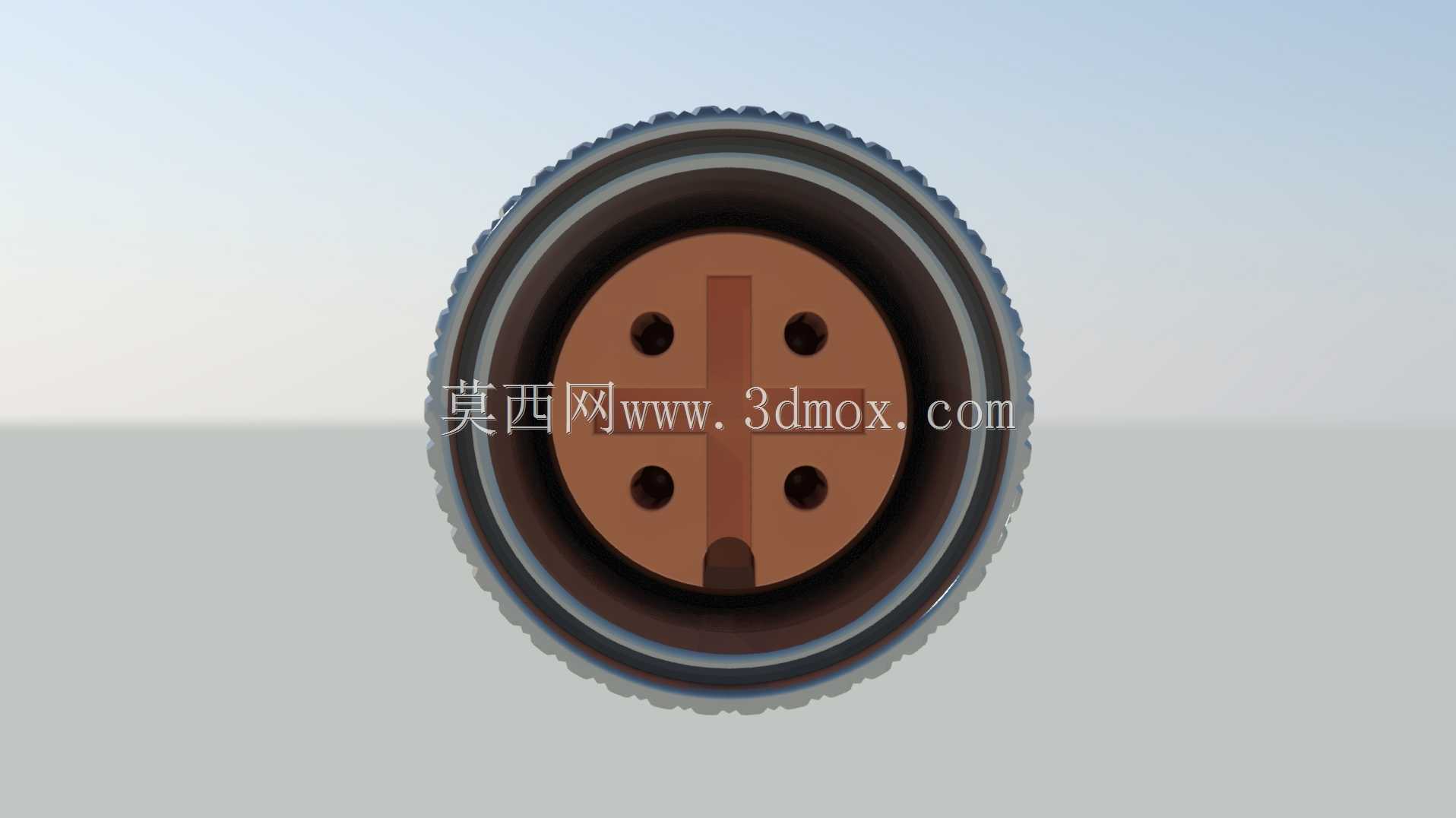

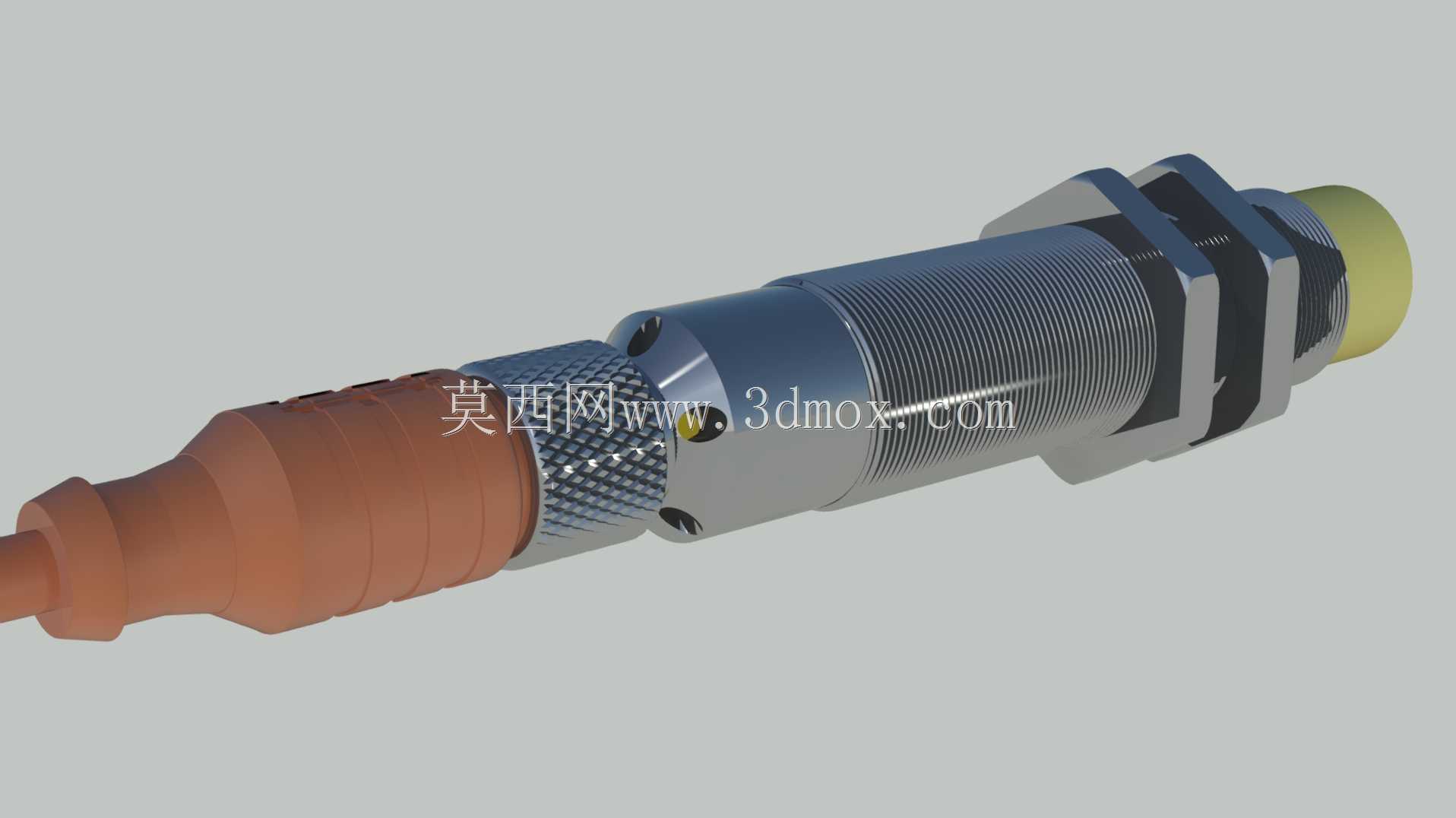

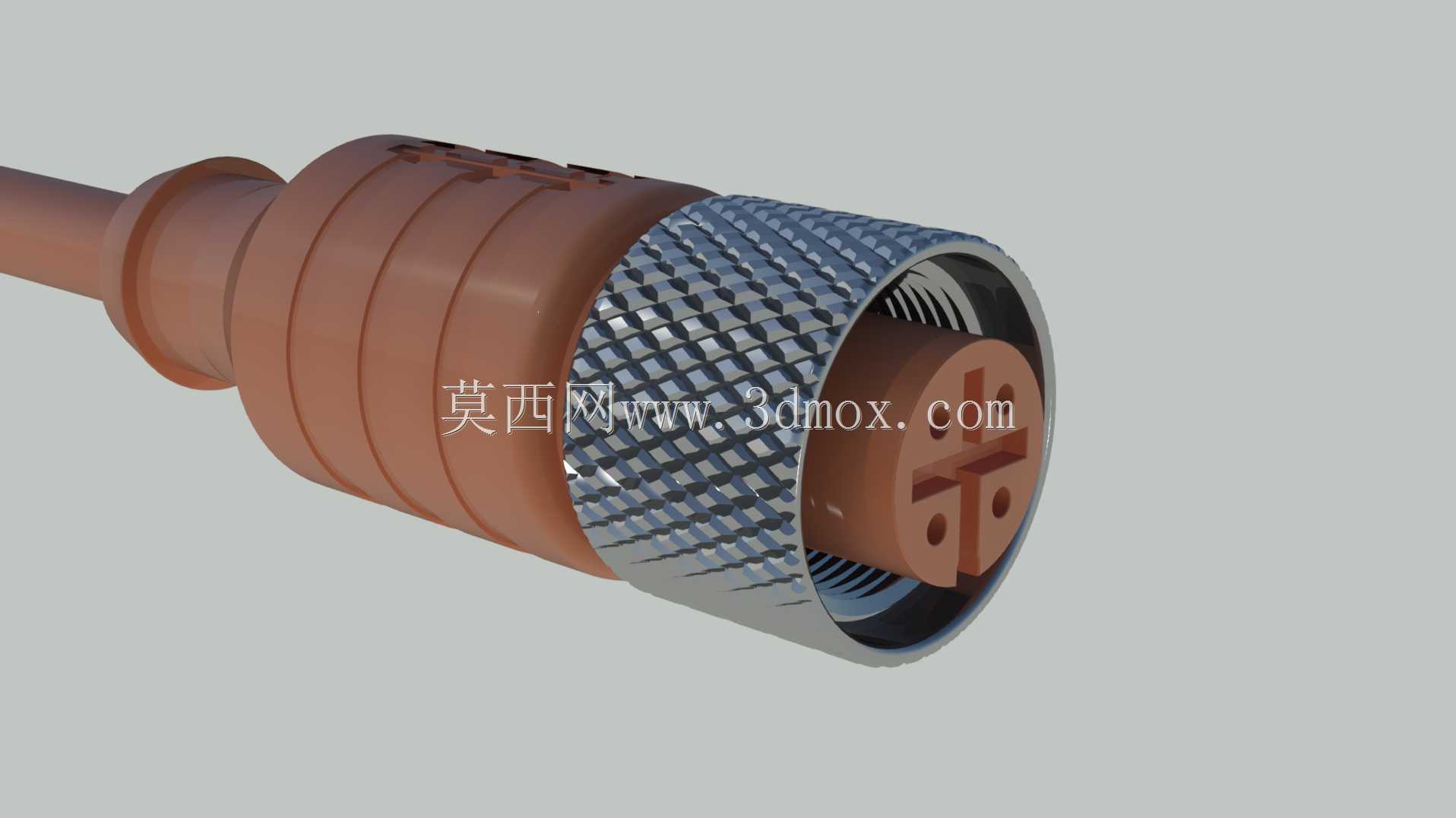

这款直型连接器电缆主要面向工业传感检测场景的信号传输需求，在自动化生产线、物流分拣设备、智能仓储检测单元、工业机器人末端感知系统中都有广泛应用，作为传感器与控制单元之间的信号传输载体，它承担着将光电、接近、压力等各类传感器采集的检测信号稳定传输至PLC控制端，同时为传感器提供稳定工作电源的作用，是工业传感链路中不可或缺的连接部件。在实际工业现场环境中，设备布线往往需要面对油污、粉尘、温度波动以及反复弯折的工况，这款连接器在设计时充分考虑了现场使用的各类边界条件，接头端采用M12规格内螺纹连接结构，四针插芯布局适配主流四线制传感器的接线需求，直型的接头形态适合设备侧壁、支架平面等安装空间开阔、布线走向平直的场景，相比弯角接头能减少布线时的弯折应力，提升线缆长期使用的可靠性。接头的锁紧部位采用滚花金属螺母设计，既保证了连接时的锁紧强度，又能让操作人员无需额外工具即可完成徒手拧紧，螺母表面的滚花纹理在沾有少量油污的情况下也能提供足够的摩擦力，避免拧接时打滑。接头的绝缘基座采用耐高温工程塑料材质，橙色的外观配色符合工业连接部件的识别规范，能让现场运维人员快速识别传感线路，减少线路排查的时间成本。线缆部分采用PVC护套材质，双层屏蔽结构设计可以有效抵御工业现场变频器、伺服电机等设备产生的电磁干扰，保证微弱传感信号传输的稳定性，避免信号失真导致的设备误触发。线缆的弯曲性能设计充分考虑了设备运动布线的需求，在固定布线场景下可以承受五倍线缆直径的弯曲半径，在需要随设备部件往复运动的灵活使用场景下，可满足十倍线缆直径的弯曲半径要求，适配不同的布线工况。接头与线缆的衔接部位做了阶梯式的应力释放结构，能有效分散线缆弯折时的应力集中，避免长期弯折导致的线芯断裂、护套破损问题。在安装边界上，M12的接头外径适配行业通用的安装开孔尺寸，拧紧扭矩控制在合理区间，既保证连接的密封性与牢固度，又不会因为扭矩过大导致塑料基座开裂、螺纹滑牙等问题，整体的绝缘耐压与载流能力完全满足工业低压传感线路的使用要求，可适配绝大多数工业场景下的传感器连接需求，为工业检测信号的稳定传输提供可靠的连接保障。
