铝加工用可倾式铝加药炉结构设计

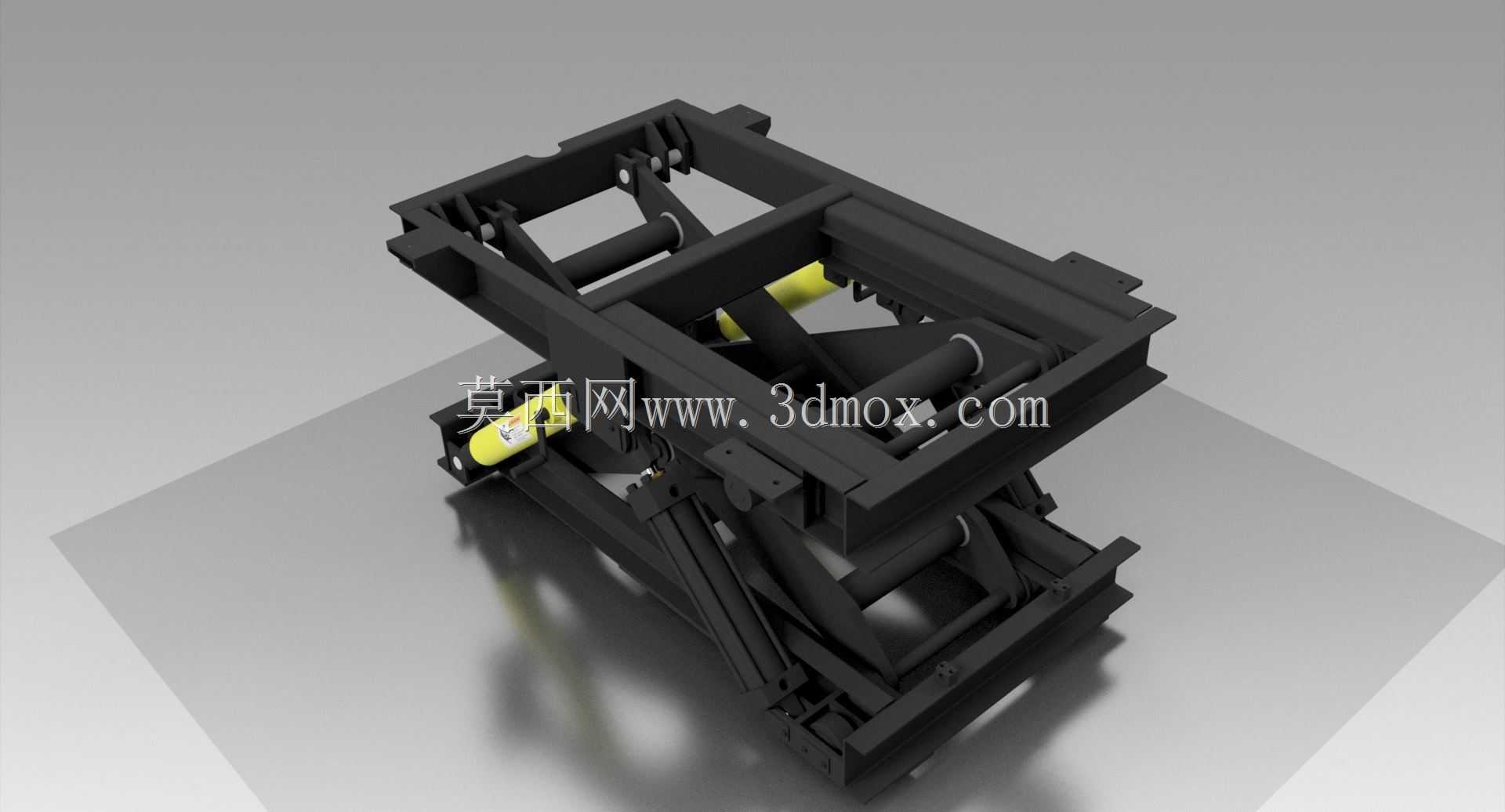

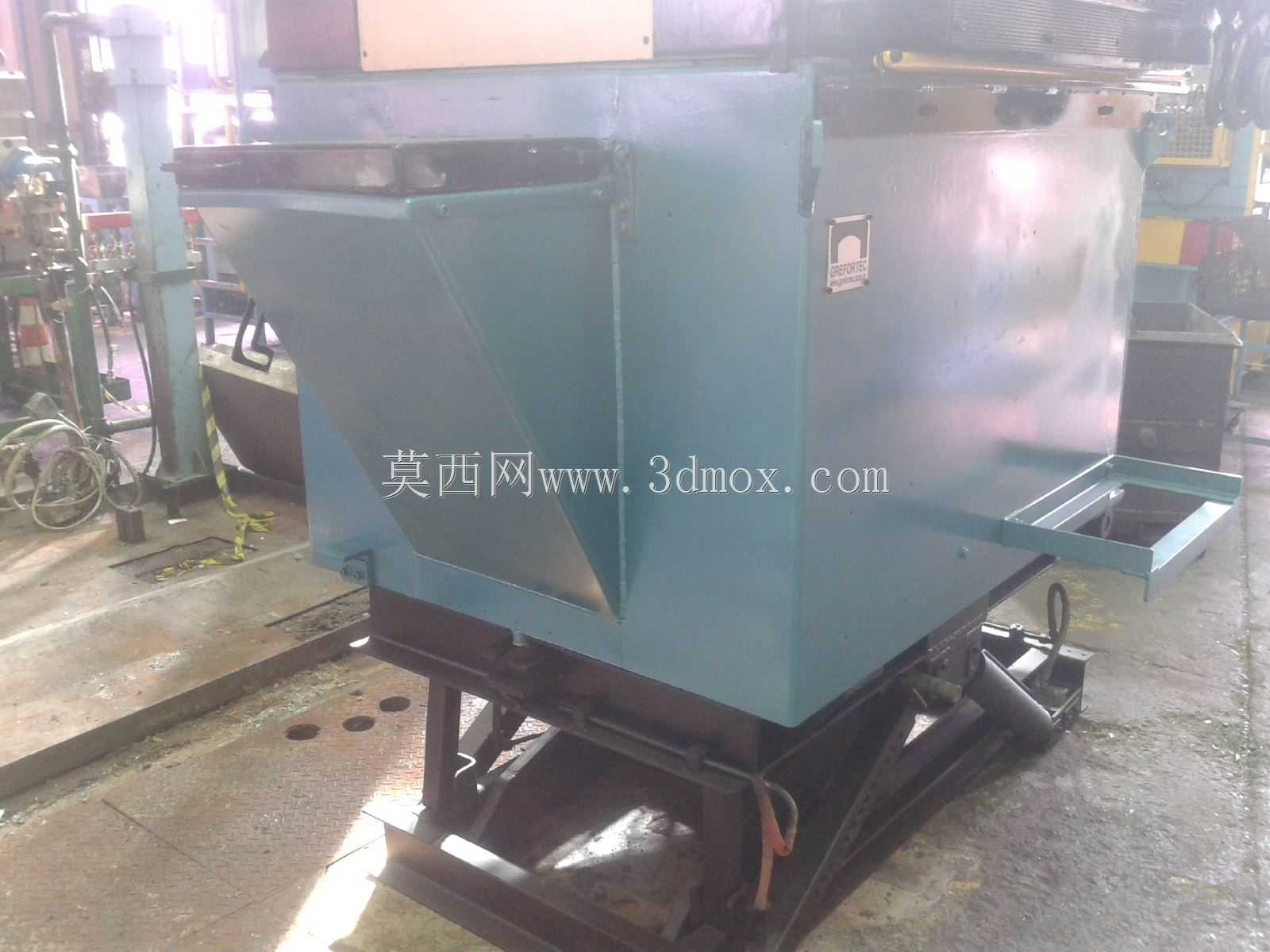

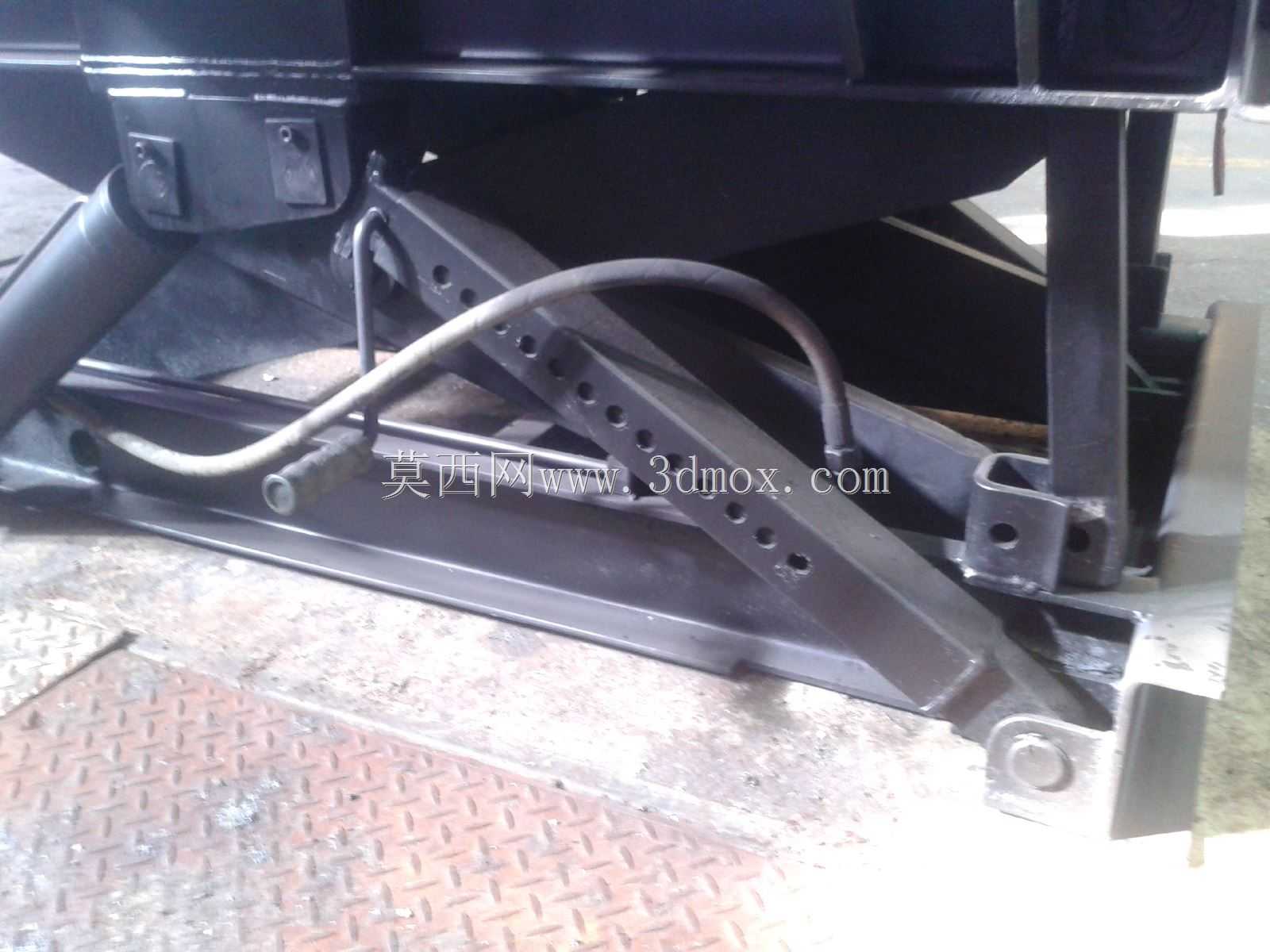

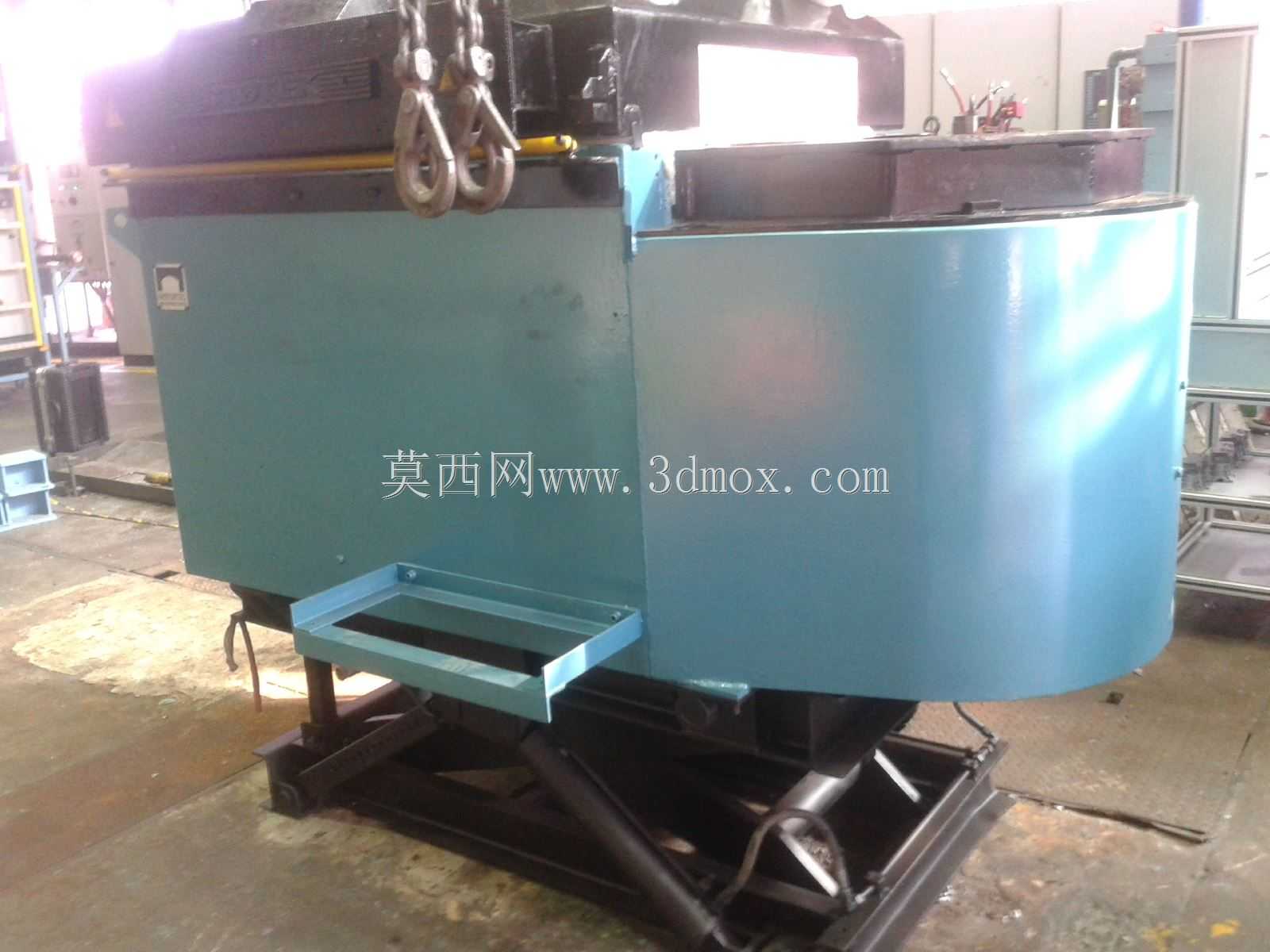

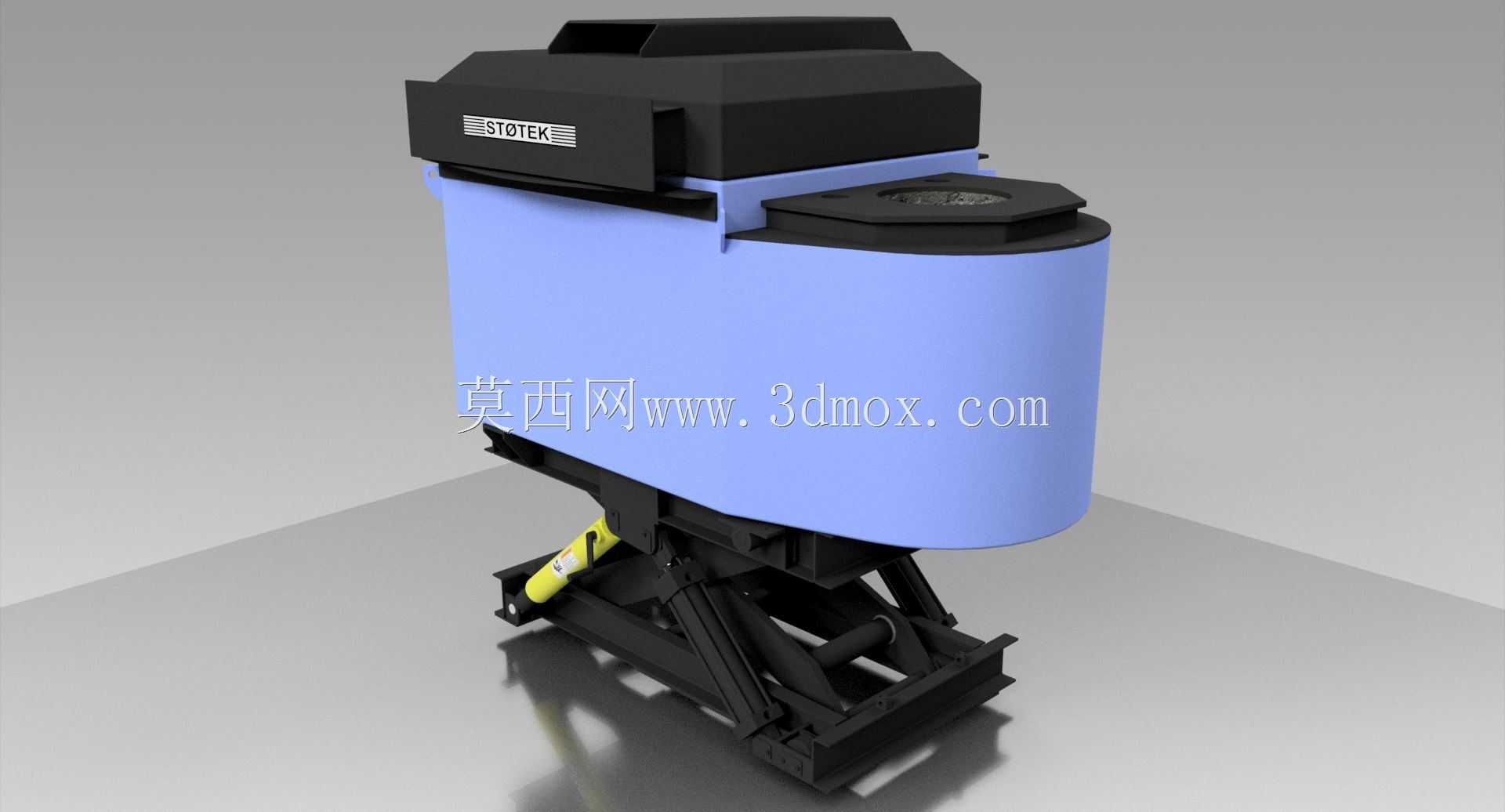

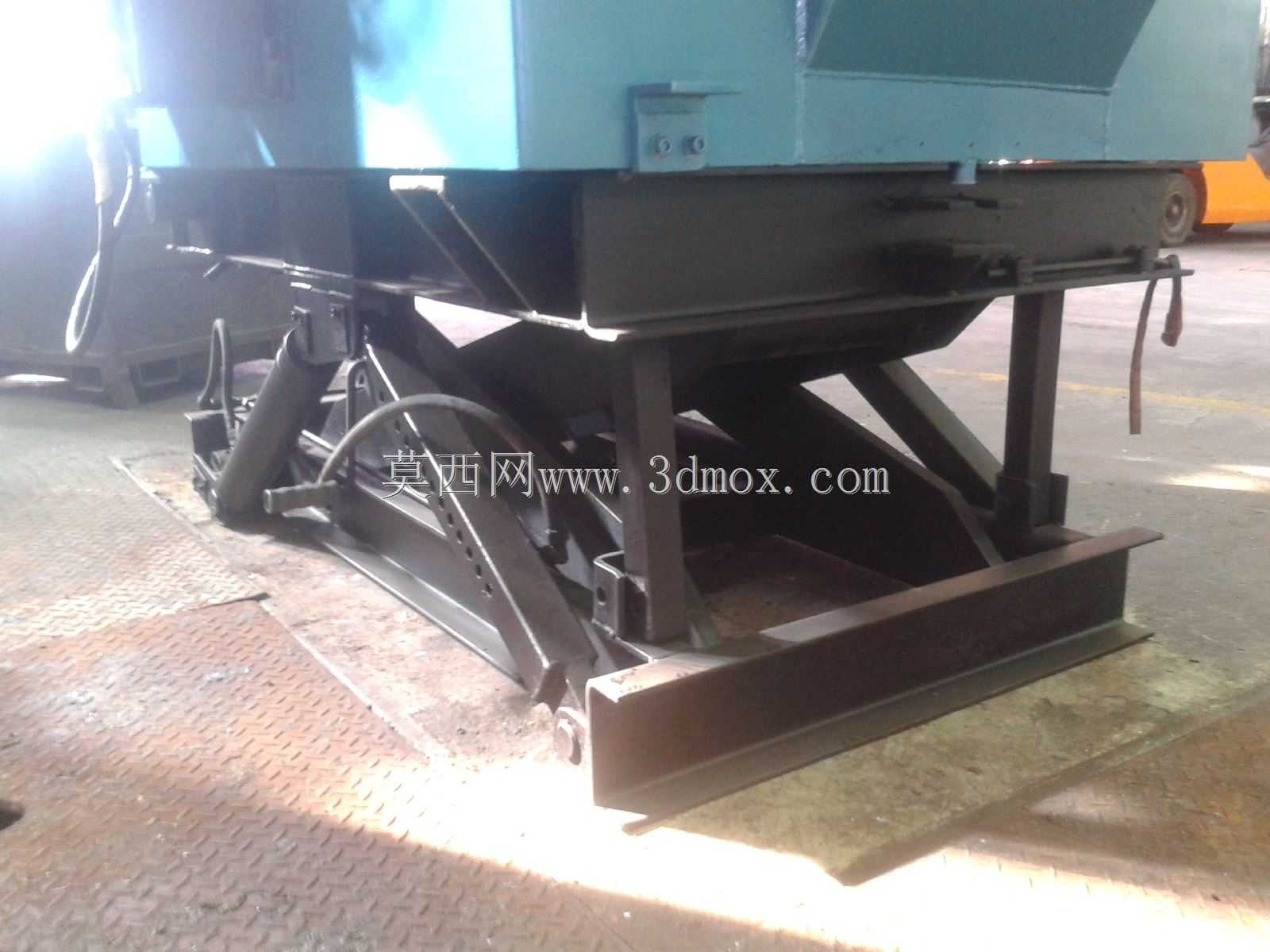

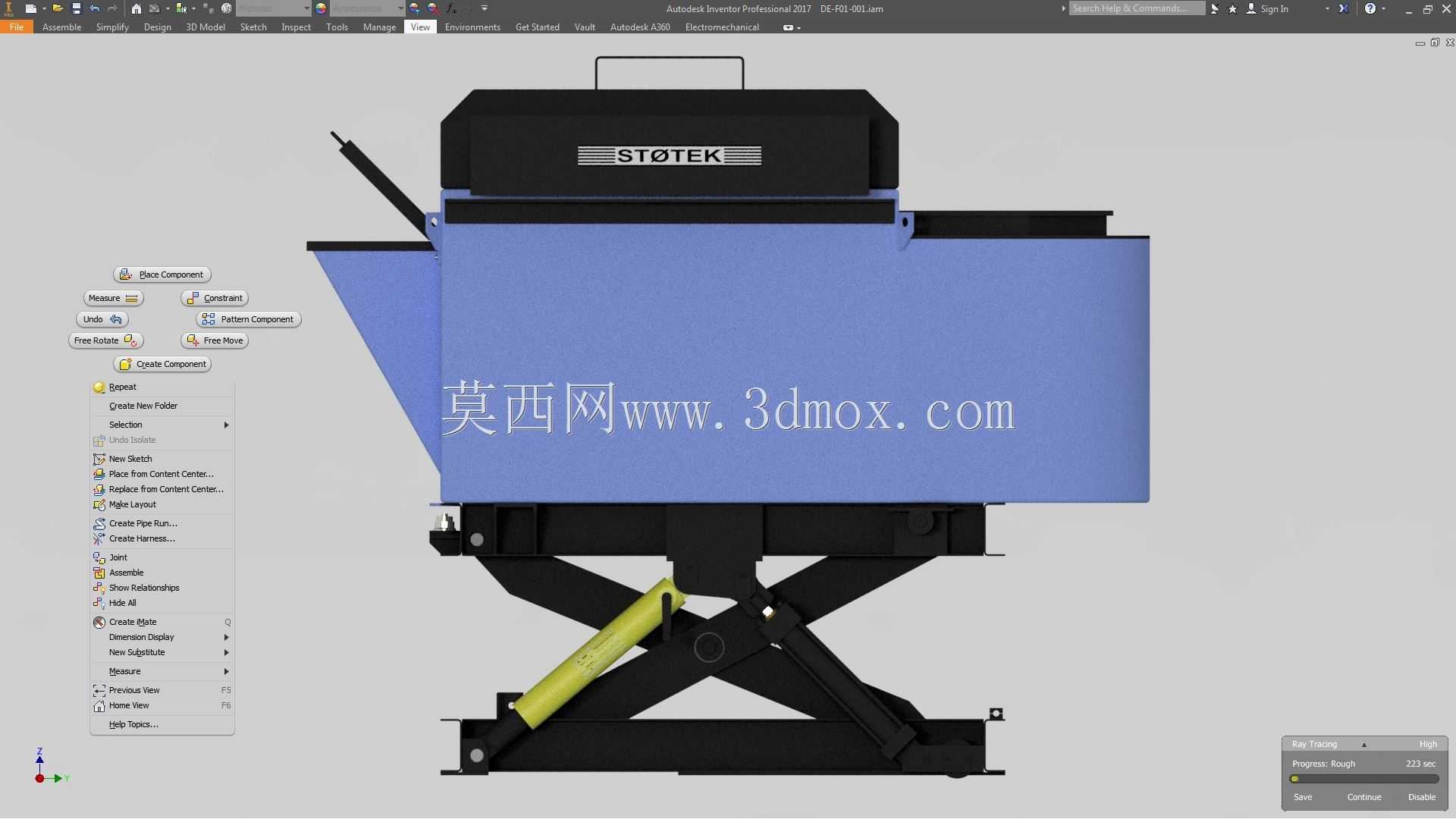

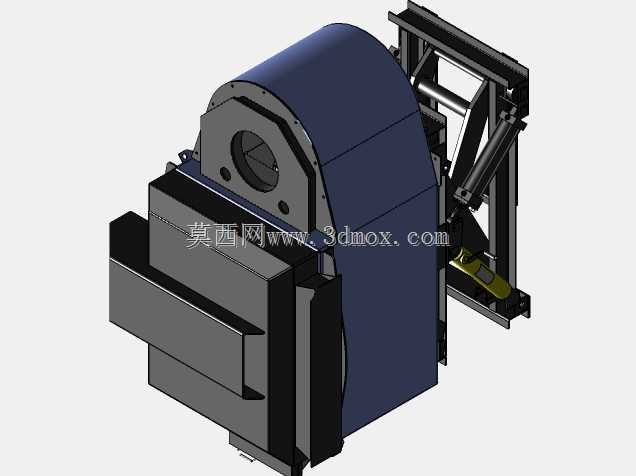

该铝加药炉主要应用于再生铝加工、铝合金铸造生产的熔炼工序环节，部署在熔铸车间的熔炼工位与静置工位之间，承担铝液成分微调、精炼剂添加、合金元素配料投加的核心功能，是铝合金熔体处理环节的关键配套设备。设备整体采用上下分层的结构布局，上部为炉体储液仓，下部为剪叉式倾转支撑机构，整体安装边界紧凑，可适配车间现有熔铸生产线的工位排布，无需对原有产线地基做大规模改造即可完成部署。炉体上部的储液仓采用圆弧过渡的异形仓体设计，仓体外侧做隔热包覆结构，能够减少炉内铝液的热量散失，维持铝液温度稳定在工艺要求区间内，仓体顶部设置密封投料口与烟气收集接口，可对接车间烟气处理系统，避免精炼过程中产生的烟气无组织散逸，改善车间作业环境。炉体正面设置品牌标识安装位，便于生产现场的设备目视化管理。下部的剪叉式支撑机构集成液压驱动组件，可驱动炉体按照设定角度平稳倾转，实现处理完成后铝液的定量倾倒输出，倾转过程运行平稳无卡顿，能够精准控制铝液流出速度，避免铝液飞溅引发的安全隐患与原料浪费，支撑机构底部设置标准化安装法兰，可通过地脚螺栓与车间混凝土地面牢固固定，设备运行时的整体稳定性充足，不会因倾转动作产生明显晃动。该设备的设计思路围绕铝熔体处理的实际工艺需求展开，仓体容积适配中小型熔铸生产线的单次配料处理量，既能够满足连续生产的配料效率要求，又不会因单次处理量过大导致铝液在炉内停留时间过长引发成分偏析、温降过大等问题。设备的液压倾转机构设置多重限位保护，可在倾转到极限角度时自动锁止，避免过度倾转引发的铝液泄漏事故，同时支撑结构做加强筋优化设计，在满足承重要求的前提下尽可能降低设备自重，减少设备生产的材料消耗。在实际生产场景中，该设备可配合熔保炉、铸造机等设备组成完整的铝合金熔铸生产线，完成铝液精炼、成分调整、定量浇注等一系列工序，有效提升铝合金熔体的成分均匀性，降低铝液含渣含气量，提升最终铸造产品的力学性能与表面质量，适配再生铝回收加工、汽车铝合金零部件铸造、建筑铝型材生产等多个领域的生产需求，设备的日常维护点位均设置在易操作的外侧位置，无需拆解炉体主体结构即可完成易损件更换与日常检修作业，能够有效降低设备运维的时间成本与人力成本，提升生产线的整体运行效率。
