铝合金阀门重力压铸成型模具结构

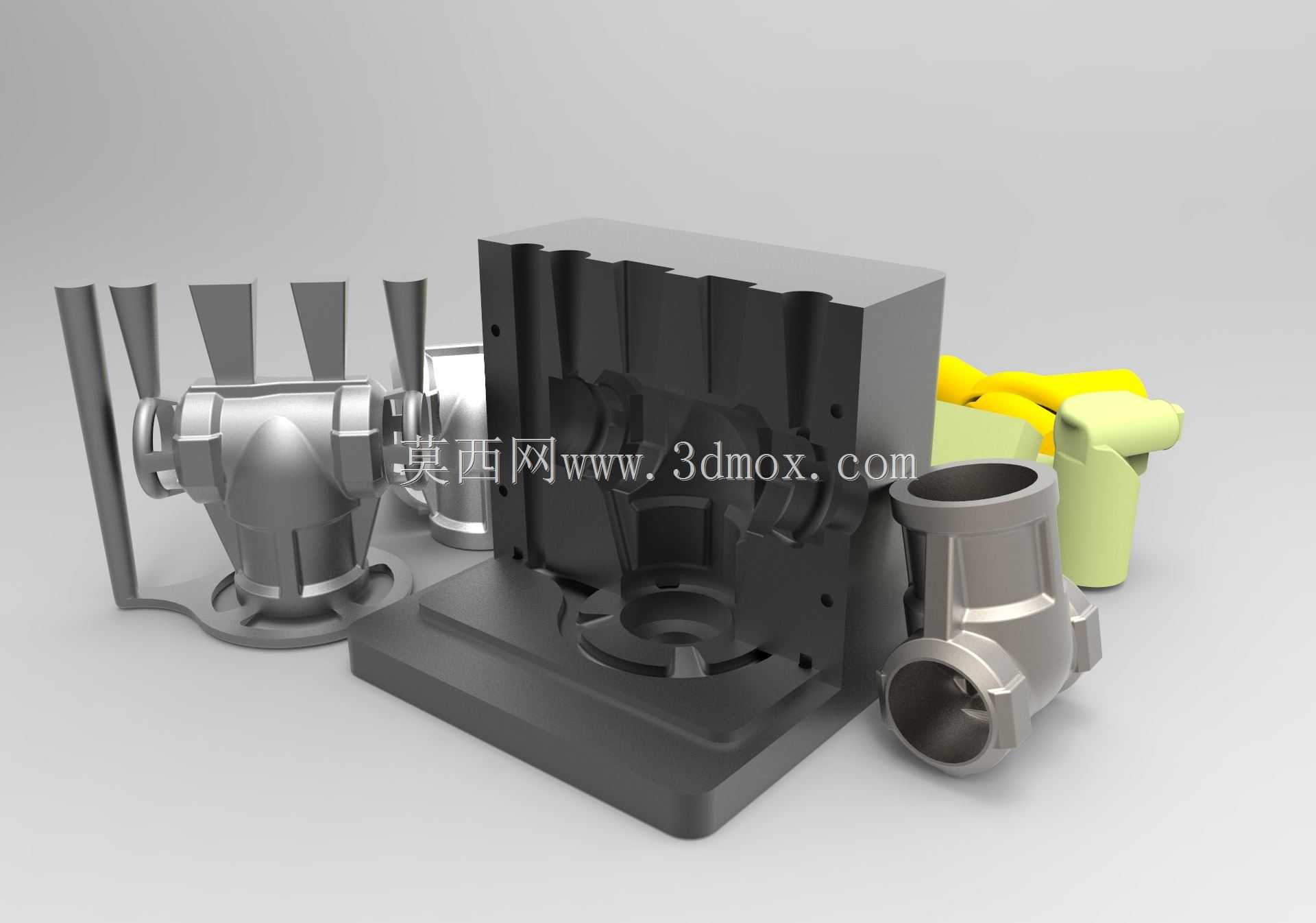

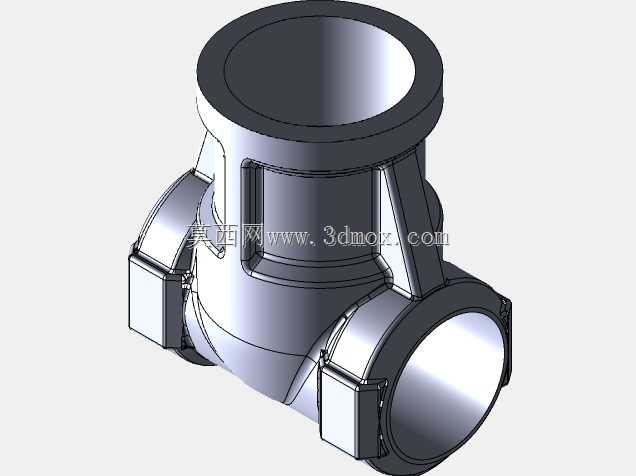

这套重力压铸成型结构主要面向民用给排水、工业流体输送、暖通管路系统中的阀体类铸件批量生产场景，适配铝合金材质阀体的近净成型需求，能够有效降低阀体铸件后续机加工余量，提升铸件内部组织致密性，避免传统砂型铸造容易出现的气孔、缩松、夹砂等缺陷，在中小批量铝合金阀体生产场景中具备较高的工艺适配性。整套结构包含成型模腔主体、侧抽芯组件、浇道系统、排气结构以及配套的成型后阀体样件，模腔完全匹配阀体的外部轮廓与内部流道形态，针对阀体的多通接口结构设计了独立的侧向抽芯模块，开模时可先完成侧抽芯动作再顶出铸件，避免成型过程中出现粘模、拉伤铸件表面的问题。设计过程中充分考虑重力铸造的金属液充型流向，将浇口位置设置在模腔的侧上方，配合模腔边缘的排气槽设计，能够让铝合金液在重力作用下平稳填充整个模腔，减少充型过程中的卷气问题，保证阀体壁厚均匀性，尤其是阀体的流道转折处、接口安装位等关键部位，模腔预留的成型余量控制在合理范围内，既保证铸件成型后的尺寸精度，也能减少后续机加工的材料去除量。从安装边界来看，整套模体的底座为平整的矩形安装面，可直接固定在常规重力铸造工作台上，模体的开合导向结构采用对称布置的导柱导套，合模时能够保证上下模、侧抽芯模块的对位精度，避免合模错位导致的铸件尺寸超差。成型后的阀体铸件可直接用于后续的气密性测试、接口螺纹加工、表面处理工序，铸件的材质致密性能够满足中低压流体管路的耐压要求，适配输水、输气、低压油路等多种管路场景的阀体生产需求，相比传统砂型铸造工艺，这套压铸结构的生产效率更高，铸件表面质量更好，能够有效降低阀体生产的综合成本，同时模腔的易损部位采用了模块化设计，长期生产出现磨损后可单独更换对应镶块，延长整套模具的使用寿命。
