推拉式快速夹钳拨动推夹结构设计

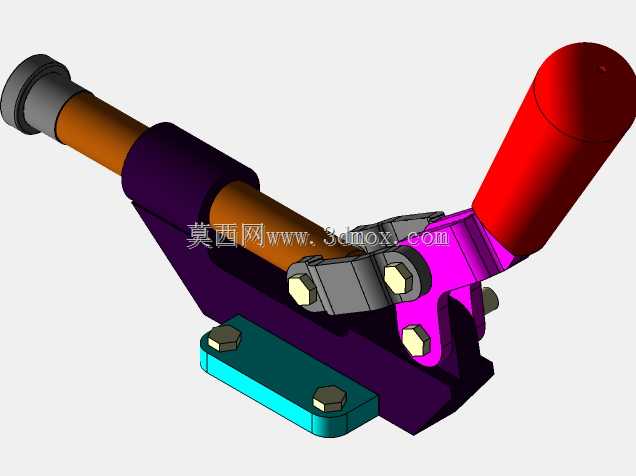

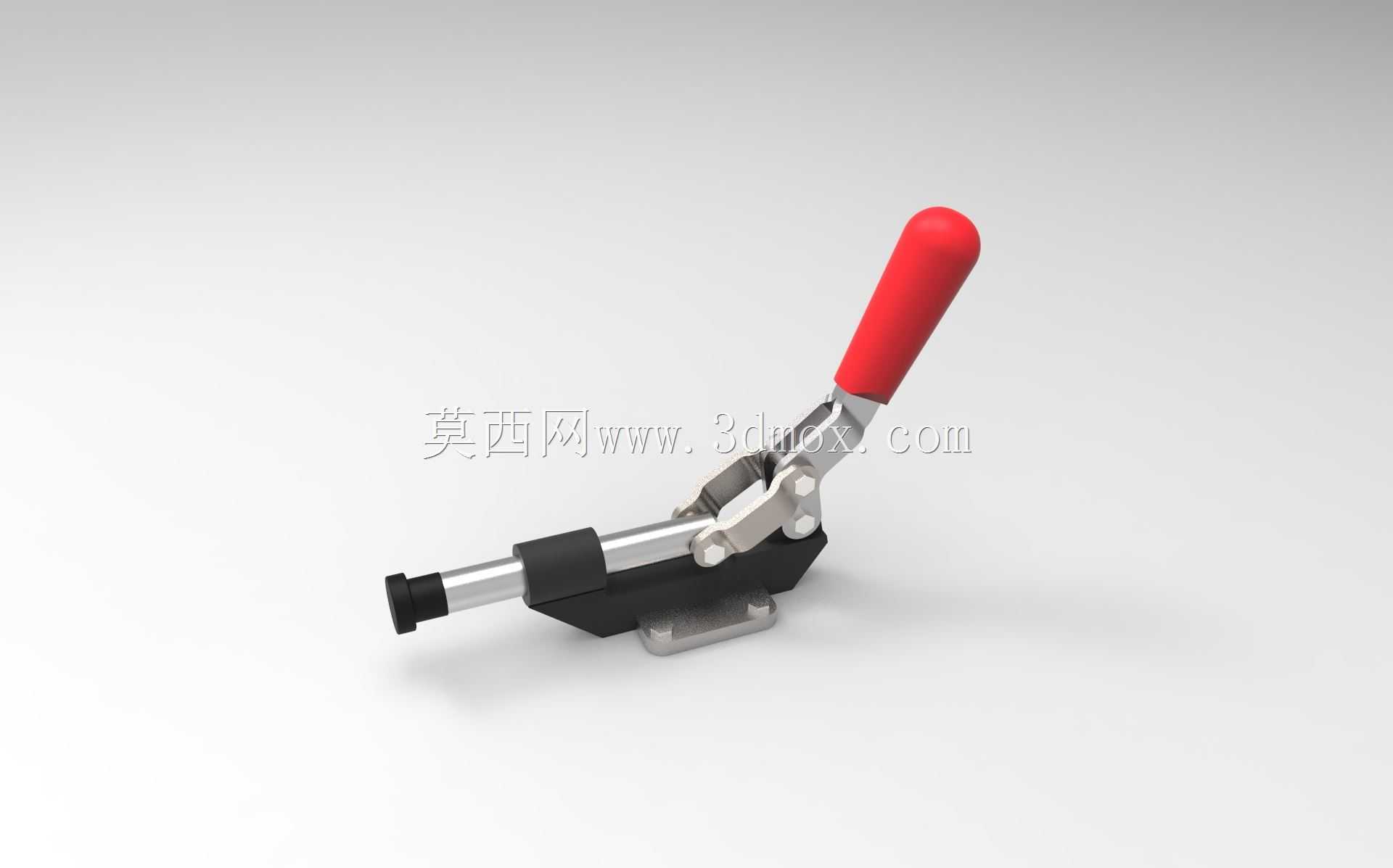

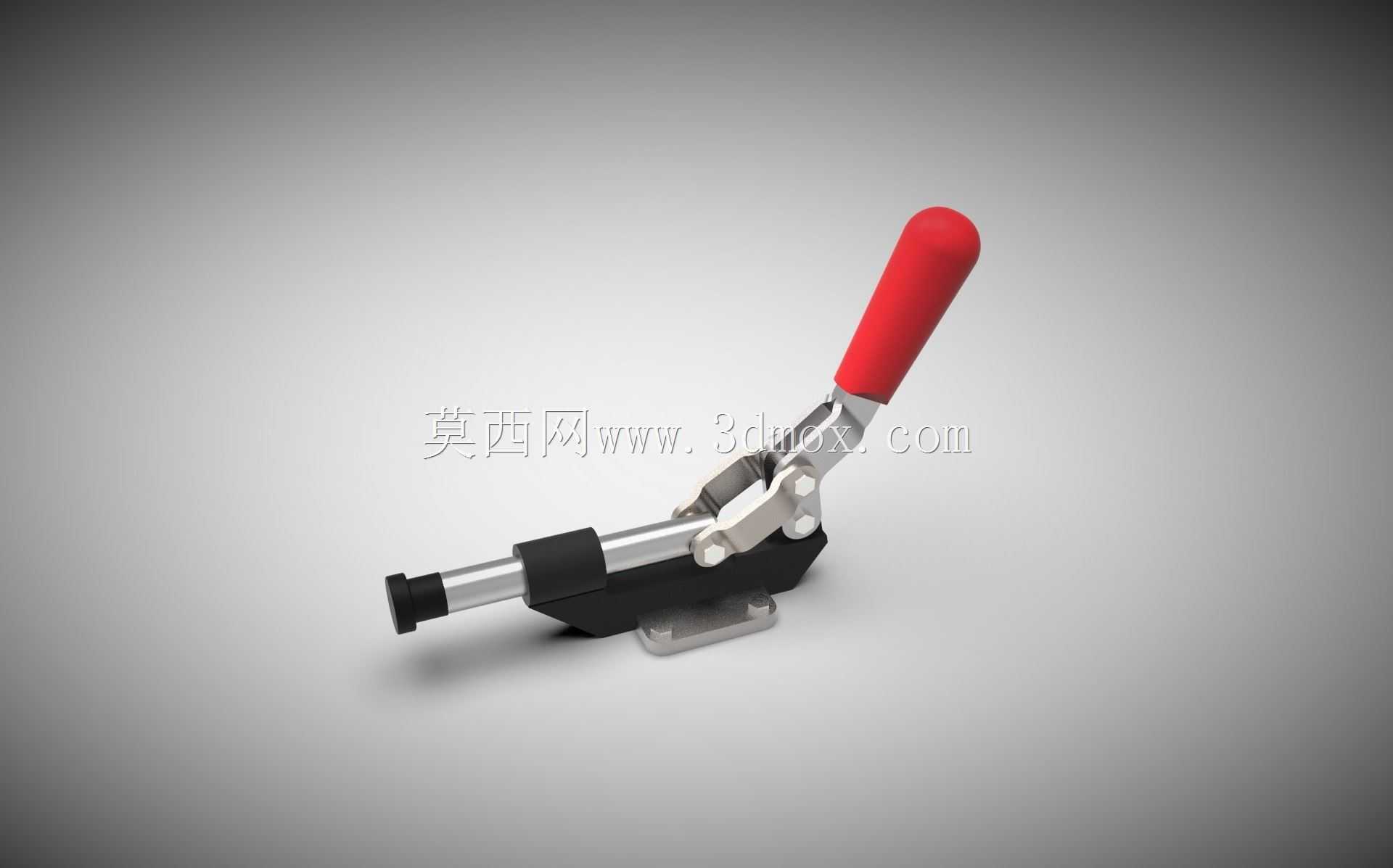

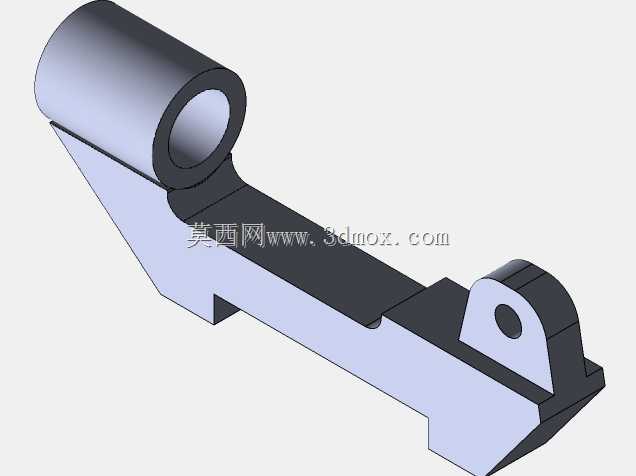

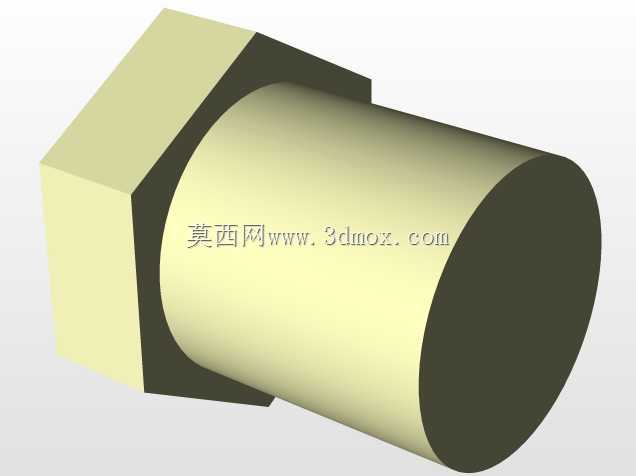

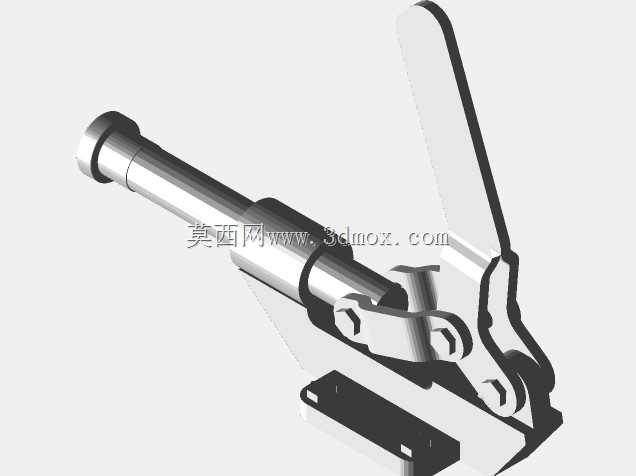

这款推拉拨动推夹是工业生产场景中应用十分广泛的手动快速夹紧构件，核心依托柱塞机构实现正向直线往复动作，在各类工装定位、工件装夹场景中承担着快速压紧、定位锁止的功能，尤其适配安装空间高度受限的作业场景，在电子装配工位、小型五金件焊接工装、木质板材加工定位、注塑件水口处理工装、线束加工治具中都能见到这类构件的身影，相比传统的螺栓压紧、偏心轮压紧结构，它的操作效率更高，单次夹紧与释放动作仅需扳动一次手柄即可完成，能够大幅降低操作人员的装夹辅助时间，提升批量作业的生产节拍。从功能特性来看，这款推夹采用推拉式施力结构，夹紧力沿柱塞轴向直线输出，不会对被夹持工件产生侧向的偏移推力，能够避免薄壁类、易变形工件在装夹过程中出现位置偏移或表面压损，手柄部分包覆防滑绝缘套，既能够提升操作时的握持摩擦力，避免带油污的手操作时出现打滑，也能在涉及弱电焊接的工位起到基础的绝缘防护作用。底座采用平直安装面设计，预留了对称的安装孔位，可通过螺栓直接固定在工装板、工作台面或专用治具基板上，安装边界规整，不需要额外加工复杂的适配沉槽，柱塞前端的压头采用可更换结构，可根据被夹持工件的外形更换橡胶头、金属平头、尖头不同形式的压头，适配不同材质、不同外形工件的夹紧需求。从设计思路层面，这款推夹采用了连杆自锁结构，当手柄扳动到夹紧位置时，连杆机构会越过死点位置形成机械自锁，即便加工过程中工件受到振动、切削力冲击，夹钳也不会出现意外松脱的情况，不需要额外增加锁止结构，整体结构紧凑，整体轮廓高度较低，不会在工装台面上形成过高的突出结构，避免干涉作业人员的操作空间，也不会和加工刀具、装配工具产生运动干涉。整体构件的运动副都采用销轴铰接，配合间隙控制合理，长期反复使用也不会出现明显的旷量，夹紧行程适配常规小型工件的装夹余量，既能够满足不同厚度工件的装夹需求，也不会因为行程过长导致操作动作幅度过大。
