适配9090铝型材的T5型皮带轮安装支架

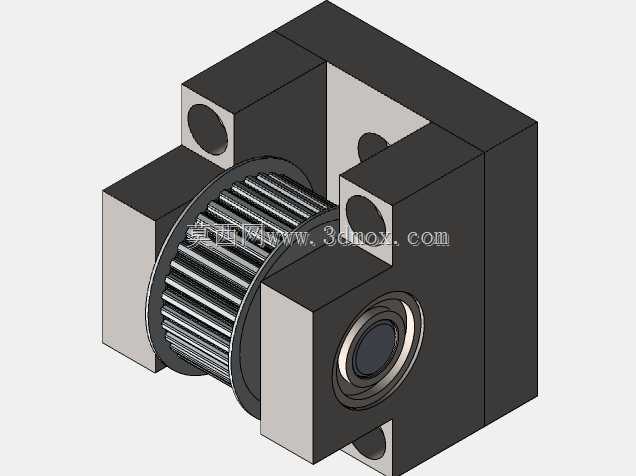

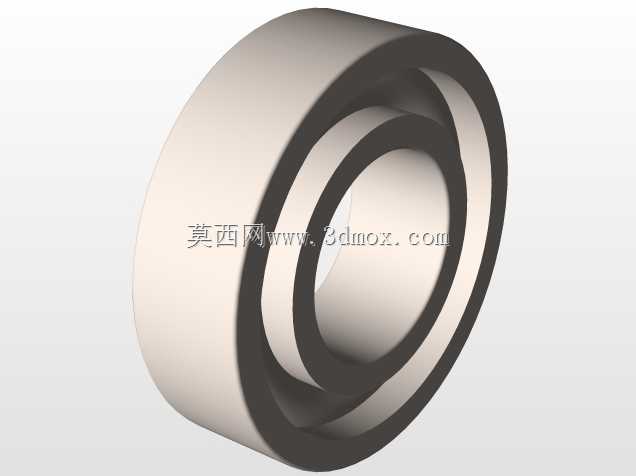

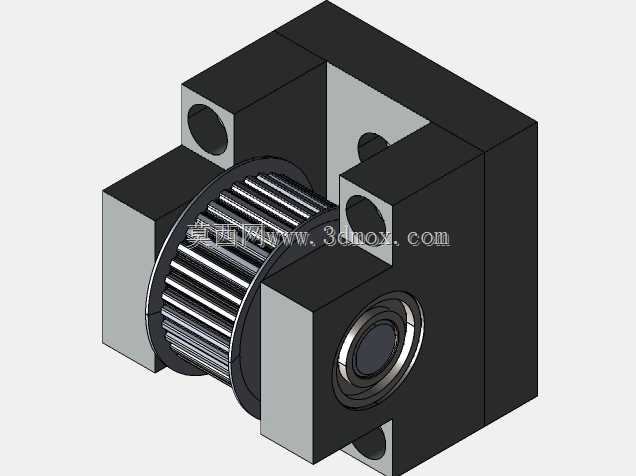

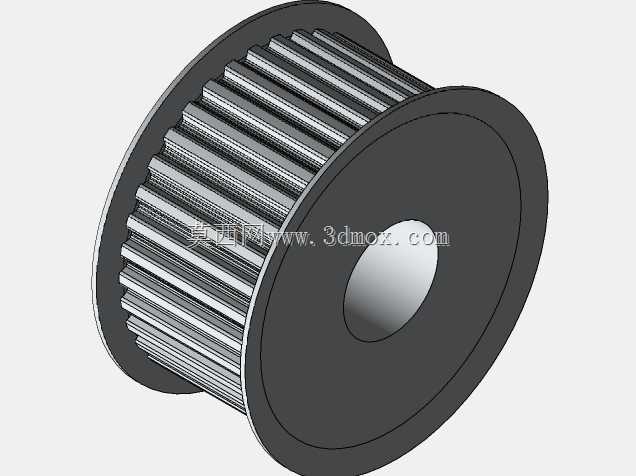

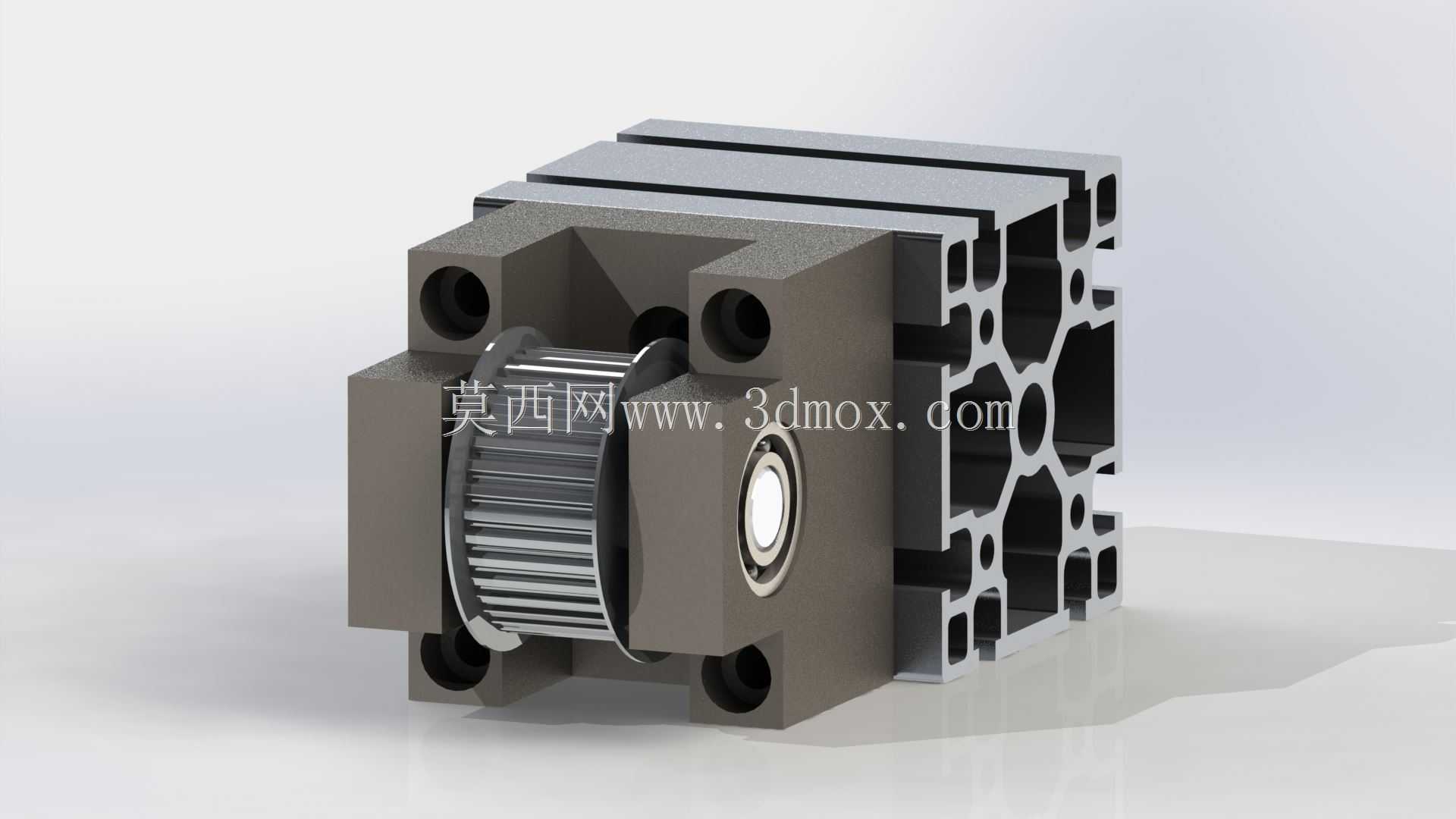

这款皮带轮安装支架主要应用于工业铝型材搭建的自动化生产线、直线模组传动、物料输送机构等场景中，是同步带传动系统里承担皮带轮定位、轴系支撑、传动张紧功能的核心安装构件，能够为T5齿型的36规格同步带轮提供稳定的安装基准，保障同步带传动过程中轮体不发生偏移、轴系跳动量控制在合理区间，避免传动过程中出现皮带跑偏、跳齿、传动效率下降等问题。在实际设备运行过程中，该支架直接与9090规格的工业铝型材端面贴合安装，通过预设的安装孔位与铝型材的T型槽完成锁紧固定，不需要额外加工转接板，能够大幅缩短传动模组的装配周期，降低现场安装的调试难度。支架的主体结构采用分体式夹持设计，两侧的支撑臂预留了轴承安装位，可以直接嵌入适配的深沟球轴承，为皮带轮的转动轴提供两端支撑，相比单悬臂的支撑结构，这种双侧支撑的结构能够承受更大的皮带张紧拉力，在高速往复传动的工况下也能保持轴系的稳定性，减少轴承受到的偏载力矩，延长传动组件的整体使用寿命。设计过程中，底板的厚度与安装孔位间距完全匹配9090铝型材的端面尺寸，轴中心高度经过精准校核，能够保证安装完成后皮带轮的节圆平面与传动方向完全平行，不需要额外增加调整垫片来校准同轴度；支架两侧的轴承安装孔采用同轴度精加工设计，确保轴承压装后转动轴不会出现卡滞、偏心的问题；支架与铝型材贴合的安装面做了平面度处理，锁紧后不会出现局部应力集中导致的支架变形问题。从安装边界来看，支架整体外轮廓完全适配9090铝型材的截面尺寸，不会超出铝型材的外边缘，在多轴并列排布的传动模组中不会出现相邻组件的干涉问题；皮带轮的安装腔预留了足够的皮带环绕空间，能够兼容标准宽度的T5同步带安装，同时预留了张紧调整的余量空间，装配时可以通过微调支架的固定位置来调整同步带的张紧度，让皮带保持合适的张紧力，既不会因为张紧力过大导致轴承受力过载，也不会因为张紧力不足出现传动打滑的问题。在日常的设备维护中，这种一体式支架不需要拆解整个铝型材框架，只需要松开支架的固定螺丝就可以完成皮带轮、轴承的更换维护，大幅降低设备后期的运维成本，适合在各类采用铝型材搭建的非标自动化设备、轻型输送线、直线运动模组中作为标准传动安装构件使用。
