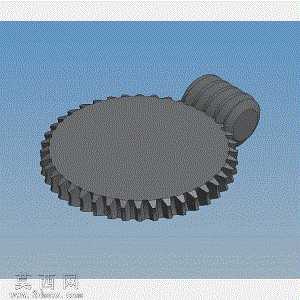

本作品为蜗轮蜗杆传动机构的三维建模成果,建模过程严格遵循机械设计规范,针对蜗杆蜗轮啮合的核心特性完成结构还原。建模阶段首先依据蜗杆传动的齿廓啮合原理,完成阿基米德蜗杆的参数化建模,精准还原蜗杆的轴向齿距、导程角、齿顶高与齿根高参数,保证蜗杆螺旋面的曲面连续性,避免啮合过程中出现干涉问题。蜗轮部分采用参数化阵列方式生成轮齿结构,针对蜗轮齿面的环面特性做曲面拟合处理,确保轮齿与蜗杆螺旋面能够实现线接触啮合,还原大传动比下的传动接触特性。材质渲染阶段,为金属传动部件赋予哑光灰铸铁材质,调整材质的粗糙度、金属度参数,模拟实际机械加工后的金属表面质感,背景采用低饱和度浅蓝色调,突出传动机构的主体结构,同时添加柔和的环境光与定向光源,清晰呈现轮齿啮合处的结构细节,避免阴影遮挡关键装配位置。结构设计上完整还原了蜗杆与蜗轮的垂直交错轴装配关系,蜗杆轴线与蜗轮轴线空间垂直交错,中心距参数符合常规减速机构的设计标准,可直观展示20:1至300:1大传动比下的动力传递路径,清晰呈现蜗杆主动、蜗轮从动的运动逻辑,体现该类传动机构结构紧凑、传动平稳、可实现反向自锁的核心特性。建模过程中对轮齿的倒角、根部圆角做了精细化处理,还原实际加工中的工艺细节,避免应力集中的结构缺陷,同时保证装配间隙处于合理范围,既能够直观展示啮合状态,也可用于后续的运动仿真、干涉检查以及传动效率分析场景,为机械原理教学、减速机构设计方案验证提供精准的三维数字模型支撑。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 2.98 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2012,效果图,STL,其它,
- 软件分类 通用机械零部件
